Каталог торцевых уплотнений вала насоса
Торцевые уплотнения предотвращают утечку перекачиваемой жидкости в месте выхода вращающегося вала из корпуса. Герметичность образуется за счет контакта двух колец: одно вращается вместе с валом или ротором, второе остается неподвижным. Торцевое уплотнение насоса требует точного подбора, зато при правильном монтаже повышает надежность узла и срок эксплуатации.
В каталоге «Промтехфильтр» представлены механические уплотнения для насосов, мешалок и реакторов. Можно выбрать оригинальные изделия и аналоги для Calpeda, Ebara, Grundfos, KSB, Lowara, Wilo, а также решения, соответствующие конструкциям John Crane. Специалисты помогут найти серийную позицию или уточнить возможность изготовления специального исполнения.
Виды торцевых уплотнений для насосов

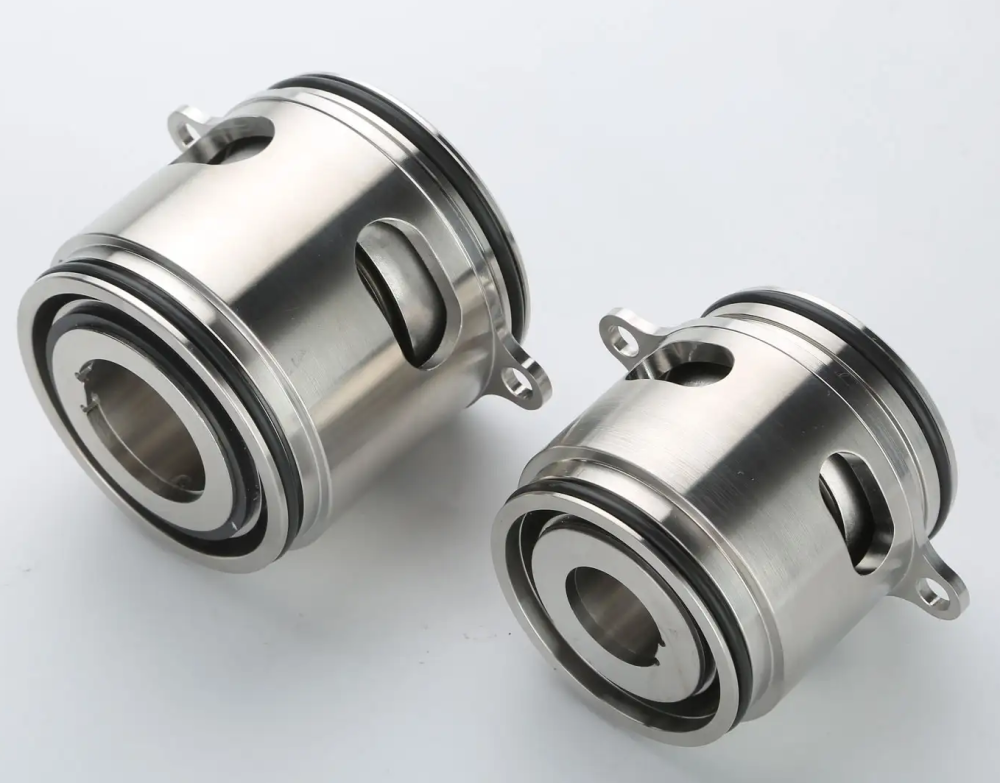

По конструкции торцевые уплотнения насосов делятся на компонентные и картриджные. Компонентный узел собирают из отдельных деталей на оборудовании. Уплотнение картриджного типа поставляется собранным и настроенным, что упрощает монтаж одноступенчатых и многоступенчатых насосов.
Для высокой температуры существуют конструкции с металлическим сильфоном.
Рабочие поверхности изготавливают из графита, керамики, карбида кремния или карбида вольфрама. Вторичные резиновые элементы выбирают по составу среды и температуре: материал для воды может потерять свойства в нефтепродуктах или химических реагентах. Поэтому внешне похожее торцовое уплотнение не всегда взаимозаменяемо.
Как подобрать торцевое уплотнение вала
Подбор начинают с марки и модели насоса. Если обозначение неизвестно, нужны размеры снятой детали и узла: диаметр вала, посадочный диаметр неподвижного кольца, рабочая длина, габариты пружины и расположение фиксаторов. Важно понимать, где находится уплотняемая зона и каким способом узел соединяется с валом. Для M3N и близких исполнений одного совпадения диаметра недостаточно.
- ● состав перекачиваемой жидкости;
- ● наличие твердых частиц;
- ● температуру;
- ● рабочее и максимальное давление;
- ● скорость вращения;
- ● режим пуска и остановки.
Учитывается тип насоса — горизонтальный или вертикальный, дренажный, консольный, одноступенчатый либо многоступенчатый.
Правильно выбранное уплотнение вала насоса совместимо с материалами пары трения, металлических деталей и вторичных элементов. Оно не мешает рабочему колесу и получает предусмотренное конструкцией охлаждение. При замене сальника дополнительно проверяют камеру, втулку, биение вала и подшипники.
Перед заказом отправьте шильдик оборудования, чертеж или фотографии детали с размерами. Это позволяет быстрее выбрать торцевое уплотнение вала и избежать простоя.
Торцевые уплотнения для разных отраслей
Для мешалки дополнительно учитывают положение вала, биение и нагрузку от продукта; для редуктора — присоединительные размеры.
«Промтехфильтр» предлагает торцевые уплотнения для ремонта и комплектации насосного оборудования разных производителей. Чтобы купить подходящую модель, отправьте обозначение насоса, размеры, параметры среды и условия эксплуатации. Специалисты сопоставят характеристики, предложат доступные варианты и помогут выбрать торцевое уплотнение насоса без неоправданного запаса по цене и параметрам.
