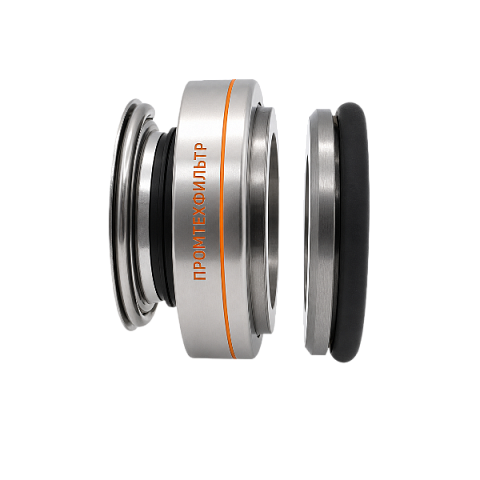

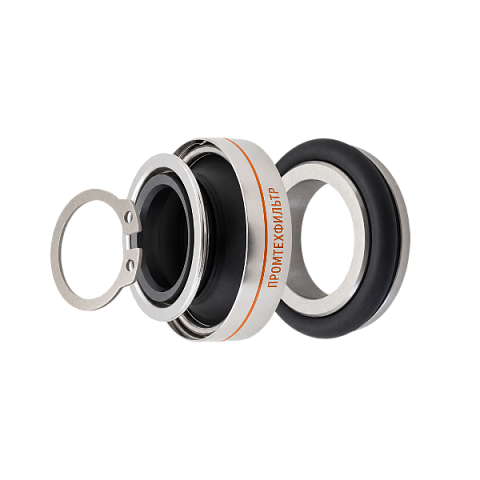

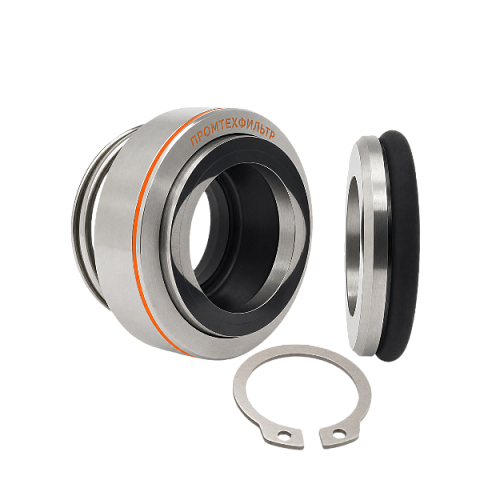

Торцевое уплотнение 1310U

Диаметр

Материал сильфона

Вайтон

Пара трения

Карбид вольфрама-карбид вольфрама

от 8 845 ₽

Доставка и оплата

Вариации по характеристикамВ наличии

Выбор характеристик

Наименование

Диаметр

Материал сильфона

Вайтон

Пара трения

Карбид вольфрама-карбид вольфрама

В наличии

Цена

0200 1310U T/TcTcV торцевое уплотнение

Диаметр

Материал сильфона

Вайтон

Пара трения

Карбид вольфрама-карбид вольфрама

8 845 ₽

Описание

Характеристики

Размеры

ПРОМТЕХФИЛЬТР — торцевые уплотнения и качественные аналоги

Торцевое уплотнение тип 113 (R-113)

Одинарное механическое торцевое уплотнение неразгруженного типа с одной центральной пружиной. Конструкция работает независимо от направления вращения вала, отличается компактными размерами и предназначена для оборудования с умеренными нагрузками по давлению. Диаметр вала — 20–80 мм, рабочее давление — до 0,6 МПа (6 бар), температура — от −40 до +150 °C.

Три основных причины для выбора уплотнения 113

Компактный узел под низкое давление

Уплотнение разработано для систем с пониженным рабочим давлением — до 0,6 МПа (6 бар). Компактные габариты позволяют устанавливать его в уплотнительные камеры с ограниченным пространством.

Центральная пружина и равномерное прижатие

Одна центральная витая пружина обеспечивает равномерное прижатие пары трения по всей поверхности контакта. Работа не зависит от направления вращения вала, что упрощает монтаж.

Широкий температурный диапазон

Рабочий диапазон от −40 до +150 °C при подборе эластомера под среду. EPDM закрывает воду и пар, VITON (FKM) — масла, нефтепродукты и химикаты.

Главные конструктивные особенности

Устройство узла

Уплотнение использует центральную витую пружину, которая обеспечивает равномерное прижатие пары трения, и уплотнительный элемент, герметизирующий узел на валу. Неразгруженное исполнение означает, что давление среды полностью передаётся на контактные поверхности пары трения.

Коротко об уплотнении 113

Тип уплотнения: Одинарное механическое, неразгруженное, одна центральная пружина
Другое обозначение: R-113
Направление вращения: Не зависит от направления вращения вала
Габариты: Компактные, для камер с ограниченным пространством
Назначение: Оборудование с умеренными нагрузками по давлению

Технические характеристики

Рабочие параметры торцевого уплотнения тип 113
Параметр	Значение
Диаметр вала (d1)	от 20 мм до 80 мм
Рабочее давление (P)	до 0,6 МПа (6 бар)
Рабочая температура (t)	от −40 °C до +150 °C (зависит от эластомера)
Линейная скорость (v)	до 10 м/с

Предельные значения давления, температуры и скорости не достигаются одновременно. Допустимость применения подтверждается по фактическим параметрам среды, частоте вращения и выбранному эластомеру.

Материалы исполнения

Материальное исполнение уплотнения 113 варьируется в зависимости от перекачиваемой среды и её агрессивности.

Подвижное кольцо (вращающееся)

SIC — карбид кремния
TC — карбид вольфрама

Неподвижное кольцо (седло)

Carbon — графит (антифрикционный уголь)
SIC — карбид кремния
TC — карбид вольфрама

Пружина и металлические части

SS304 — нержавеющая сталь AISI 304

Эластомеры

Материалы эластомеров уплотнения 113 и их применение
Материал	Применение
EPDM — этилен-пропиленовый каучук	Вода, пар, слабоагрессивные среды, до +150 °C
VITON (FKM) — фторкаучук	Масла, нефтепродукты и химикаты

Химическую совместимость необходимо проверять по точному составу, концентрации и температуре среды. Для абразивных сред и сточных вод предпочтительна пара трения карбид кремния по карбиду кремния или карбид вольфрама.

Область применения

Уплотнение 113 широко востребовано в коммунальном хозяйстве, пищевой и химической промышленности. Применяется для перекачки чистой и технической воды, дренажных и сточных вод, пищевых жидкостей и слабоагрессивных растворов.

Перекачиваемые среды

Чистая вода
Техническая вода
Дренажные воды
Сточные воды
Пищевые жидкости
Слабоагрессивные растворы

Типы оборудования

Центробежные насосы
Погружные насосы
Циркуляционные насосы
Многоступенчатые насосы
Миксеры
Мешалки

Совместимость с насосами

Уплотнение 113 устанавливается в насосы ведущих мировых производителей:

Производители оборудования, где применяется уплотнение тип 113
Группа	Производители
Насосное оборудование общего назначения	Wilo, Grundfos, KSB, DAB, Pedrollo, Calpeda, Lowara
Погружное и промышленное оборудование	ABS, Alfa Laval, Allweiler, APV, Ebara, EMU, Flygt, Fristam
Другие производители	Inoxpa, Sulzer, Tsurumi и другие

Совместимость с конкретным насосом не гарантируется брендом. Перед заказом необходимы обмер вала, проверка диаметра расточки под седло и сверка монтажной длины с документацией на оборудование.

Аналоги других брендов

Тип 113 является стандартизированным уплотнением, которое может заменять или быть заменено следующими аналогами от других производителей при условии сверки установочных размеров.

Аналоги торцевого уплотнения тип 113 по производителям
Производитель	Обозначение аналога
AESSEAL	B02
Flowserve	Pac-Seal 190
Vulcan	Type 19
Roten	L3
ANGA	A1
Sterling	SMG1
Lidering	M212.N2

Вал 20–80 мм До 6 бар До 10 м/с От −40 до +150 °C SIC / TC / Carbon EPDM и VITON Пружина SS304 Сверка установочных размеров

Как подобрать уплотнение 113

Для инженерного подбора уплотнения типа 113 необходимо предоставить:

Производитель, модель и серийный номер насоса
Диаметр вала d1
Диаметр расточки под неподвижное кольцо
Монтажную длину вращающейся части
Маркировку старого уплотнения
Рабочую среду и наличие абразива
Температуру, давление и частоту вращения
Фотографии старого уплотнения рядом с линейкой

Для подбора типа 113 под ваше применение запросите опросный лист в компании «ПРОМТЕХФИЛЬТР». Специалисты проверят установочные размеры, подберут материалы пары трения и эластомера под среду и предложат подходящий аналог.

Часто задаваемые вопросы

Чем уплотнение 113 отличается от серии MG?

Серия MG рассчитана на давление до 16 бар, а уплотнение 113 разработано для систем с пониженным рабочим давлением — до 0,6 МПа (6 бар). При этом 113 компактнее и применяется в оборудовании с умеренными нагрузками.
Что означает «неразгруженное» уплотнение?

В неразгруженном исполнении давление среды полностью передаётся на контактные поверхности пары трения. Поэтому такие уплотнения применяются при умеренном давлении, а рабочий предел для типа 113 составляет 6 бар.
Какой эластомер выбрать: EPDM или VITON?

EPDM применяется для воды, пара и слабоагрессивных сред с температурой до +150 °C. VITON (FKM) подходит для масел, нефтепродуктов и химикатов. Окончательный выбор зависит от точного состава и концентрации среды.
Можно ли ставить 113 вместо аналога другого бренда?

Да, тип 113 взаимозаменяем с AESSEAL B02, Flowserve Pac-Seal 190, Vulcan Type 19, Roten L3, ANGA A1, Sterling SMG1 и Lidering M212.N2 — при условии сверки установочных размеров конкретного исполнения.

Температура

от -40...до +150

	d1 (h6)	d3 (Max)	d6	d7 (H8)	L3 (±0.5)	L4
R-113-20	20	34	29	35	23.0	10.0
R-113-22	22	36	31	37	24.5	10.5
R-113-25	25	39	34	40	24.5	10.5
R-113-28	28	42	37	43	27.5	11.5
R-113-30	30	44	39	45	27.5	11.5
R-113-35	35	49	44	50	27.5	11.5
R-113-38	38	54	49	56	31.0	13.0
R-113-40	40	56	51	58	31.0	13.0
R-113-45	45	61	56	63	31.0	13.0
R-113-50	50	66	62	70	35.0	14.0
R-113-55	55	71	67	75	35.0	14.0
R-113-60	60	80	72	80	46.0	14.0
R-113-65	65	85	77	85	46.0	14.0
R-113-70	70	90	83	92	48.0	17.0
R-113-75	75	99	88	97	48.0	17.0
R-113-80	80	104	95	105	53.0	17.0
