Как правильно измерить торцевое уплотнение
Для оценки конструкции и размеров торцевого уплотнения необходимо замерить его в соответствии с фото ниже и прислать фото именно вашего уплотнения, а также замерить диаметр вала, на который устанавливается уплотнение!
Что и чем нужно замерить
Оценка торцевого уплотнения начинается с точных замеров. Ниже — пошаговая инструкция с фотореалистичными примерами, в каких местах и как именно производить измерения штангенциркулем: динамическая часть (размеры L3 и D3), статическая часть и резиновый элемент (размеры D7 и L4), а также диаметр вала.
- Разберите уплотнение на части
Снимите уплотнение с насоса и разделите его на составные части: динамическую (вращающуюся) часть, статическую часть и резиновый элемент. Детали предварительно очистите от загрязнений и продуктов износа.
- Замерьте динамическую часть
Штангенциркулем замерьте размер L3 в свободном состоянии (полная длина по оси без сжатия пружины) и размер D3 — наружный диаметр вращающегося кольца.
- Замерьте статическую часть и резиновый элемент
В зависимости от формы резинового элемента (Г-образная или О-образное кольцо) замерьте наружный диаметр D7 и высоту / рабочую длину L4 — как показано на фото в разделе «Статическая часть».
- Замерьте диаметр вала
Замерьте диаметр вала (шейки вала), на который устанавливается уплотнение, — в двух-трёх сечениях по месту посадки уплотнения.
- Сфотографируйте и пришлите
Сделайте фото всех частей вашего торцевого уплотнения и пришлите их вместе с перечнем замеров (L3, D3, D7, L4, диаметр вала) — это исключит ошибку подбора.
Сводная таблица размеров
| Размер | Часть уплотнения | Что измеряется | Как измерять штангенциркулем |
|---|---|---|---|
| L3 свободный | Динамическая часть | Полная длина вращающейся части в свободном состоянии | Губки вдоль оси части, пружина не сжимается |
| L3 рабочий | Динамическая часть | Длина в поджатом (смонтированном в насос) состоянии | По оси части в собранном узле, если есть возможность замерить |
| D3 | Динамическая часть | Наружный диаметр вращающегося кольца | Поперёк кольца, перпендикулярно оси |
| D7 | Резиновый элемент | Наружный диаметр О-образного кольца или Г-образного элемента | Поперёк кольца по наружному диаметру |
| L4 | Статическая часть / резиновый элемент | Высота (толщина) элемента; для О-образного кольца — рабочая длина от поверхности трения до резинового кольца | Поперёк элемента, вдоль его оси |
| d вала | Вал насоса | Диаметр вала в месте посадки уплотнения | Поперёк шейки вала в 2–3 сечениях |
Если при демонтаже обнаружены износ пары трения, разрушенные эластомеры или выработка посадочных поверхностей, не вводите оборудование в работу с поврежденным узлом: ПРОМТЕХФИЛЬТР выполняет ремонт торцевых уплотнений и полный комплекс ремонта и сервисного обслуживания насосного оборудования, а замеры по этой инструкции помогут точно подобрать замену или восстановить узел.
Динамическая часть уплотнения
Динамическая (вращающаяся) часть — это пружинный блок с вращающимся кольцом пары трения. Замеры выполняются на снятой и разобранной детали: сначала полная длина в свободном состоянии, затем наружный диаметр.

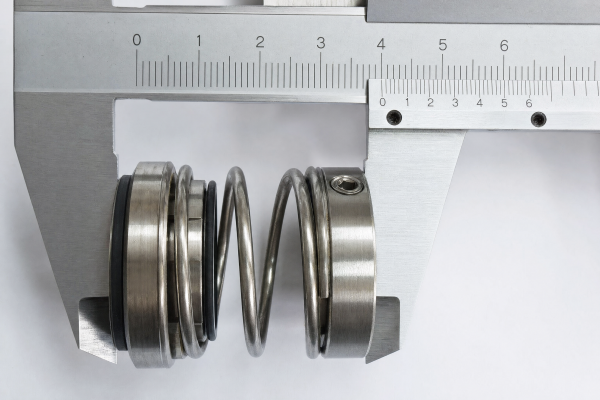

Размер L3 Свободный

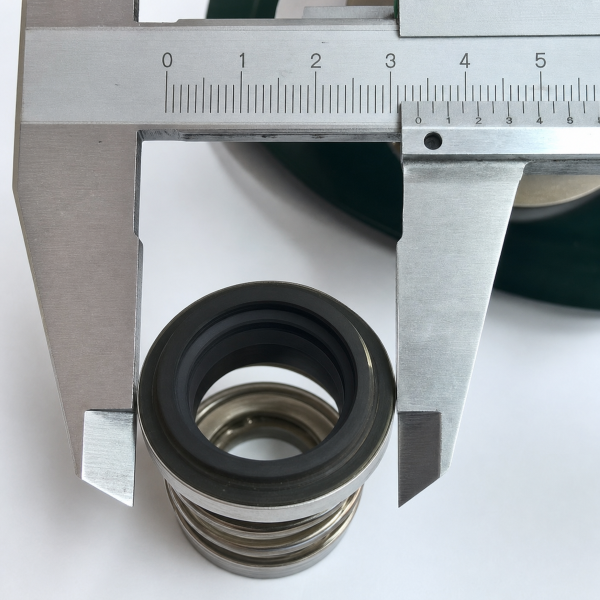

Размер D3
Статическая часть уплотнения
Статическая часть и резиновый элемент измеряются двумя размерами: D7 — наружный диаметр резинового элемента и L4 — его высота (рабочая длина статической части). Порядок замеров зависит от формы резинового элемента.
В случае, если резиновый элемент имеет Г-образную форму

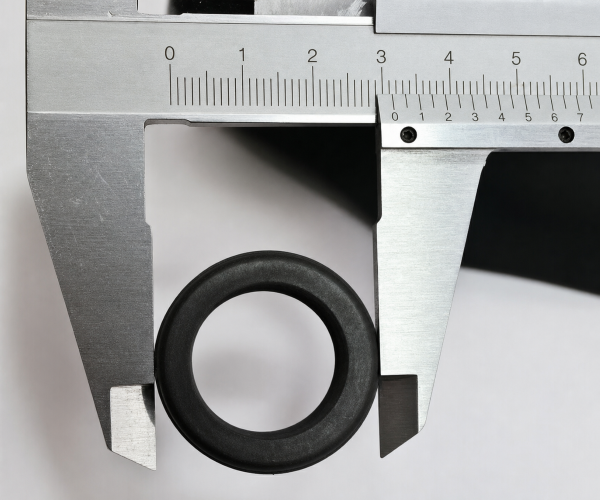

Размер D7

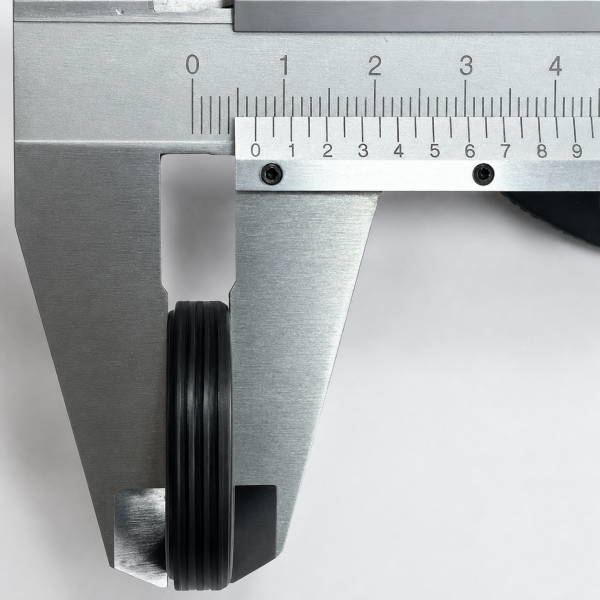

Размер L4
В случае, если резиновый элемент имеет форму О-образного кольца

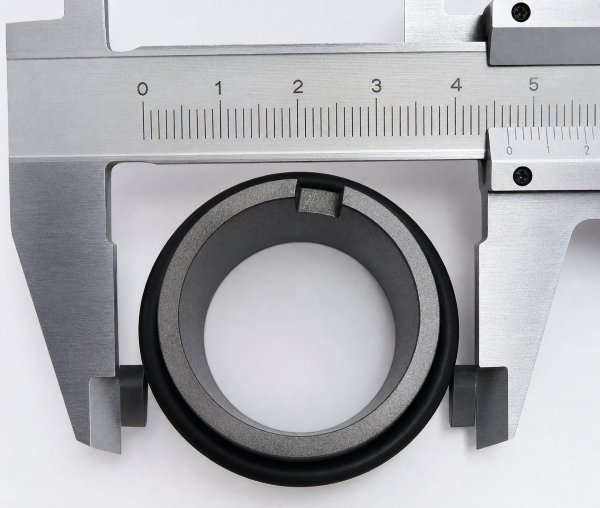

Размер D7
Размер L4
Диаметр вала
Обязательно замерьте диаметр вала, на который устанавливается уплотнение, — по шейке вала в месте посадки уплотнения. Этот параметр определяет типоразмер уплотнения и проверяется по каталогу в первую очередь.
Диаметр вала (d) — измеряется штангенциркулем поперёк шейки вала в месте посадки уплотнения: губки смыкаются по диаметрально противоположным точкам шейки, перпендикулярно оси вала.
При выработке, овальности или коррозии шейки вала посадочное место необходимо восстановить до монтажа нового уплотнения — эти работы входят в комплекс ремонта и сервисного обслуживания насосного оборудования, который выполняет ПРОМТЕХФИЛЬТР.
Фото вашего уплотнения — обязательны
Фотографии в этой инструкции носят исключительно ознакомительный характер: торцевых уплотнений существуют сотни различных типов, и одинаковые размеры могут соответствовать разным конструкциям. Поэтому для оценки также необходимо фото всех частей вашего торцевого уплотнения!
- Фото динамической (вращающейся) части — с двух сторон;
- Фото статической части и резинового элемента (лицом и сбоку);
- Фото уплотнения в сборе и в разобранном виде;
- Фото шильдика насоса (модель, серийный номер, год выпуска);
- Перечень замеров: L3 (свободный и, если возможно, рабочий), D3, D7, L4 и диаметр вала в мм.
Пришлите замеры — подберём уплотнение
Нажмите кнопку — откроется форма заявки. Инженер сверит указанные размеры с производственными таблицами, при необходимости запросит уточняющие фотографии и предложит оригинал и аналог с ценами и сроками поставки. Если узел изношен или разрушен, мы одновременно предложим ремонт торцевых уплотнений или ремонт насоса с восстановлением посадочных мест.
Фотографии уплотнения необходимо приложить к заявке или прислать на почту info@ptfilter.ru
Частые вопросы о замерах
Можно ли замерить рабочую длину L3, не разбирая насос?
Рабочая длина L3 измеряется в поджатом состоянии уже собранного в насос уплотнения — обычно для этого узел необходимо частично разобрать и получить доступ к динамической части. Если такой возможности нет, присылайте замер L3 в свободном состоянии и фото: инженер пересчитает его в рабочую длину по каталогу.
Подойдёт ли обычная линейка вместо штангенциркуля?
Штангенциркуль даёт точность 0,05–0,1 мм, которая нужна для различения соседних типоразмеров (например, 20 и 22 мм). Линейку допустимо использовать только как крайний вариант — обязательно вместе с фотографиями всех частей уплотнения и шильдика насоса.
Уплотнение разрушено, резина рассыпалась — что замерять?
Замерьте то, что сохранилось: диаметр вала, посадочные места в корпусе, остатки колец по наружному диаметру. Обязательно пришлите фото всех остатков уплотнения и шильдика насоса — по модели насоса подбор выполняется по каталогу даже без полных замеров. Полностью разрушенный узел можно передать в ремонт торцевых уплотнений: после восстановления пары трения и замены эластомеров мы предоставим полный комплект размеров.
В каких единицах указывать размеры?
В миллиметрах с точностью до одного знака после запятой (например, D7 = 33,0 мм). Все производственные таблицы и каталоги приведены в миллиметрах, это исключает ошибки пересчёта.
Как быстро выполняется подбор по фото и замерам?
В течение одного рабочего дня. Вы получите коммерческое предложение с двумя вариантами — оригинал и аналог — с ценами, наличием на складе и сроками поставки, а также рекомендациями по материалам пар трения и эластомеров под вашу среду.
