Торцевое уплотнение 32, 32D, 32i

Сравнить

Под заказ

Диаметр

25.4

Цена по запросу

Доставка и оплата

Вариации по характеристикамВ наличии

Ремкомплект для 1' (25,4 mm) RS-T32 Carbon FDA/Sic/Viton FDA/SS316/SS316 производитель

Диаметр

25.4

По запросу

1' (25,4 mm) RS-T32 Carbon FDA/Sic/Viton FDA/SS316/SS316 (аналог 1000/T32//GA201044) уплотнение

Диаметр

25.4

По запросу

50mm 32D ремкомплект торцового уплотнения 0500/32D/12/D62153, GPN 89110105

Диаметр

По запросу

0500/32D/12/D62153

Диаметр

По запросу

0300/32D/30/D62151

Диаметр

По запросу

Описание

Характеристики

Размеры

Расшифровка обозначения

ПРОМТЕХФИЛЬТР — подбор и поставка сухоходных торцевых уплотнений

Сухоходные торцевые уплотнения Type 32, Type 32D и Type 32i

Компания «ПРОМТЕХФИЛЬТР» осуществляет подбор и поставку одинарных наружных сбалансированных торцевых уплотнений серии Type 32 для мешалок и технологических аппаратов с верхним входом вала. Самосмазывающиеся пары трения обеспечивают сухой ход без внешней системы охлаждения или смазки. В серию входят базовая модель Type 32, исполнение Type 32D для взрывоопасных зон и малошумная модификация Type 32i с технологией Intelli-Face®.

Ключевые особенности серии Type 32

Сухой ход без вспомогательных систем

Самосмазывающиеся торцовые поверхности не требуют подачи затворной или смазывающей жидкости. Уплотнение может работать без внешней системы охлаждения и допускает сухой пуск.

Наружная сбалансированная конструкция

Одинарная конструкция наружного монтажа предназначена для аппаратов с верхним входом вала. Исполнение с функцией противодавления обеспечивает устойчивую работу при избыточном давлении и в вакууме.

Исполнение под условия эксплуатации

Компания «ПРОМТЕХФИЛЬТР» подбирает базовое исполнение Type 32, сертифицируемую модификацию Type 32D для взрывоопасных зон или Type 32i с технологией подавления резонансного шума Intelli-Face®.

Назначение и область применения

Уплотнение для мешалок и технологических аппаратов

Type 32 представляет собой одинарное наружное сбалансированное сухоходное торцевое уплотнение для мешалок и аппаратов с верхним входом вала. Самосмазывающиеся пары трения обеспечивают эксплуатацию без внешнего охлаждения и без подачи смазывающей жидкости.

Конструкция предназначена для стандартных и умеренно сложных условий эксплуатации, включая работу в вакууме. В зависимости от модификации уплотнение может применяться при избыточном давлении, в потенциально взрывоопасных зонах и на оборудовании с повышенными требованиями к уровню шума.

Форма поставки

Уплотнение может поставляться в виде комплектного узла на фланце по DIN 28138, части 1 и 3, либо в виде отдельных сборочных компонентов: подпружиненного вращающегося кольца, обоймы привода и неподвижного кольца.

Базовая конфигурация

Тип уплотнения: Одинарное сухоходное торцевое уплотнение
Монтаж: Наружный
Гидравлическая схема: Сбалансированная, с функцией противодавления
Ориентация вала: Верхний вход вала в аппарат
Смазка пар трения: Самосмазывающиеся торцовые поверхности
Вспомогательные системы: Внешнее охлаждение и смазка не требуются

Модификации уплотнений

Type 32 — базовая модель

Экономичное однокомпонентное сухоходное уплотнение наружного монтажа с самосмазывающимися парами трения. Не требует внешнего охлаждения или смазки и предназначено для стандартных условий эксплуатации, включая вакуум.

Одинарная наружная сбалансированная конструкция
Максимальное избыточное давление — до 15 бар
Возможность работы в вакууме
Сухой пуск без внешней системы смазки
Поставка узлом на фланце или сборочными компонентами

Type 32D — исполнение для взрывоопасных зон

Специализированная модификация для эксплуатации в потенциально взрывоопасных средах. Может поставляться с подтверждением соответствия требованиям Директивы 2014/34/EU (ATEX) для категорий 1, 2 и 3 в зависимости от условий применения.

Максимальное избыточное давление — до 6 бар
Допустимая скорость скольжения — до 4 м/с
Возможность комплектной сборки на фланце
Индикация механического износа
Работа в вакууме и при противодавлении

Type 32i — технология снижения шума

Модификация с запатентованной технологией Intelli-Face®. Изменённая геометрия уплотнительного кольца подавляет резонанс, за счёт чего значительно уменьшаются скрип и шум, возникающие при сухом ходе.

Запатентованная геометрия Intelli-Face®
Подавление резонансных колебаний торцовой пары
Снижение скрипа и эксплуатационного шума
Давление, температура и скорость соответствуют Type 32
Применение на оборудовании с повышенными требованиями к уровню шума

Общие конструктивные особенности

Все модификации основаны на наружной сбалансированной сухоходной конструкции и предназначены преимущественно для вертикальных мешалок и аппаратов с верхним входом вала.

Самосмазывающиеся торцовые поверхности
Жёсткий Т-образный привод (T-bar drive)
Конструкция для работы при противодавлении
Возможность установки приёмника частиц износа
Стандартные фланцы по DIN 28138

Сравнение Type 32, Type 32D и Type 32i

Сравнение модификаций сухоходного торцевого уплотнения Type 32
Параметр	Type 32	Type 32D	Type 32i
Основное назначение	Базовое экономичное исполнение	Взрывоопасные зоны	Снижение шума при сухом ходе
Конфигурация	Одинарное, наружное, сбалансированное	Одинарное, наружное, сбалансированное	Одинарное, наружное, сбалансированное
Максимальное избыточное давление	До 15 бар	До 6 бар	До 15 бар, как у Type 32
Допустимая скорость скольжения	По техническому исполнению Type 32	До 4 м/с	Идентична Type 32
Работа в вакууме	Да	Да	Да
Внешнее охлаждение или смазка	Не требуется	Не требуется	Не требуется
Технология снижения шума	Стандартная геометрия	Стандартная геометрия	Intelli-Face®
Исполнение ATEX	По согласованной комплектации	Cat. 1, 2 и 3	Уточняется при подборе
Индикация механического износа	Опционально	Предусмотрена	По комплектации
Комплектный узел на фланце	Доступен	Доступен	Доступен

Указанные рабочие пределы относятся к описанным модификациям. Окончательно допустимые давление, температура, скорость и вакуум определяются материалами пар трения и вторичных уплотнений, характеристиками рабочей среды и конструкцией конкретного аппарата.

Основные преимущества

Наружное сбалансированное одинарное уплотнение с возможностью сухого пуска.
Самосмазывающиеся торцовые поверхности, не требующие внешней системы смазки и охлаждения.
Возможность эксплуатации в вакууме и при избыточном давлении.
Конструкция с функцией противодавления (reverse pressure design).
Жёсткий Т-образный привод (T-bar drive) для передачи крутящего момента и точной осевой ориентации.
Возможность применения индикации механического износа.
Стандартные фланцы по DIN 28138 с возможностью установки приёмника частиц износа.
Возможность применения во взрывоопасных зонах в исполнении Type 32D.

Основные рабочие пределы

Type 32: Избыточное давление до 15 бар
Type 32D: Избыточное давление до 6 бар
Скорость Type 32D: До 4 м/с
Type 32i: Давление, температура и скорость идентичны Type 32
Режим эксплуатации: Сухой ход, вакуум и противодавление в пределах выбранного исполнения

Конструкция и функциональные элементы

Самосмазывающаяся торцовая пара

Рабочая пара состоит из вращающегося и неподвижного колец с самосмазывающимися поверхностями трения. Такое исполнение позволяет эксплуатировать уплотнение без подачи внешней смазывающей или охлаждающей среды.

Жёсткий Т-образный привод

Т-образный привод (T-bar drive) обеспечивает передачу крутящего момента на вращающееся кольцо и поддерживает точную осевую ориентацию элементов уплотнения. Жёсткая схема привода рассчитана на работу мешалок и аппаратов с верхним входом вала.

Конструкция для противодавления

Reverse pressure design обеспечивает работоспособность уплотнения при изменении направления перепада давления, а также при эксплуатации аппарата в вакууме и при избыточном внутреннем давлении.

Состав уплотнительного узла

Вращающийся элемент: Подпружиненное вращающееся кольцо
Привод: Обойма привода с жёсткой Т-образной передачей момента
Неподвижный элемент: Неподвижное уплотнительное кольцо
Монтажный элемент: Фланец по DIN 28138, части 1 и 3
Дополнительные функции: Приёмник частиц износа и индикация механического износа

Варианты поставки и комплектации

Комплектный узел на фланце

Готовое к установке уплотнение в сборе на стандартном фланце по DIN 28138, части 1 и 3. Такое исполнение сокращает объём монтажных операций и упрощает установку на аппарат.

Сборочные компоненты

Поставка отдельных элементов для монтажа в существующую конструкцию оборудования: подпружиненного вращающегося кольца, обоймы привода и неподвижного кольца.

Приёмник частиц износа

Опциональное исполнение с приёмником частиц износа предотвращает попадание продуктов изнашивания торцовой пары в рабочую среду. Опция особенно актуальна для пищевых и фармацевтических процессов.

Технический подбор

Компания «ПРОМТЕХФИЛЬТР» подбирает модификацию, форму поставки, материалы пар трения, фланцевое исполнение и дополнительные опции с учётом параметров аппарата и технологического процесса.

Стандарты и конструкционные опции

DIN 28138-1 DIN 28138-3 ATEX 2014/34/EU ATEX Cat. 1 ATEX Cat. 2 ATEX Cat. 3 Intelli-Face® T-bar drive Reverse pressure design Индикация износа Приёмник частиц Сухой ход

Применение во взрывоопасных зонах

Type 32D разработано для эксплуатации в потенциально взрывоопасных средах. В зависимости от условий применения уплотнение может поставляться с сертификатами соответствия требованиям Директивы 2014/34/EU (ATEX) для категорий 1, 2 и 3.

Конкретная категория оборудования, маркировка взрывозащиты и комплект сопроводительной документации определяются после анализа рабочей среды, классификации взрывоопасной зоны, температуры, давления и режимов эксплуатации. Компания «ПРОМТЕХФИЛЬТР» учитывает эти параметры при техническом подборе Type 32D.

Отрасли применения

Уплотнения серии Type 32 применяются на мешалках и технологических аппаратах в следующих отраслях:

Химическая промышленность Фармацевтическая промышленность Пищевая промышленность Сельское хозяйство Водоснабжение Нефтехимическая промышленность Целлюлозно-бумажная промышленность Энергетика

Рабочие среды

Допустимость применения определяется химической совместимостью материалов, температурой, давлением, скоростью и характеристиками технологической среды.

Бумажная масса Макулатура Вода Конденсат Криогенные жидкости Продукты нефтепереработки Перегретая вода Пищевые жидкости Фармацевтические жидкости Химические жидкости

Данные для технического подбора

Для выбора модификации Type 32, Type 32D или Type 32i необходимо предоставить параметры аппарата и технологического процесса.

Параметры для подбора сухоходного торцевого уплотнения Type 32
Параметр	Необходимая информация
Тип оборудования	Мешалка, реактор, смеситель или другой аппарат с верхним входом вала
Диаметр вала	Диаметр в зоне установки торцевого уплотнения
Частота вращения	Номинальная и максимальная частота вращения вала
Рабочее давление	Минимальное и максимальное избыточное давление
Вакуум	Минимальное абсолютное давление и продолжительность работы в вакууме
Рабочая температура	Минимальная, нормальная и максимальная температура среды
Рабочая среда	Наименование, состав, концентрация, плотность и наличие твёрдых включений
Монтажное исполнение	Комплектный узел на фланце DIN 28138 или отдельные сборочные компоненты
Взрывоопасная зона	Требуемая категория ATEX, классификация зоны и температурный класс
Уровень шума	Наличие специальных требований к снижению скрипа и резонансного шума
Дополнительные опции	Приёмник частиц износа и индикация механического износа

После получения исходных данных компания «ПРОМТЕХФИЛЬТР» определит подходящую модификацию, рабочие пределы, материалы, форму поставки и необходимый комплект технической документации.

Часто задаваемые вопросы

Для какого оборудования предназначены уплотнения Type 32?

Серия Type 32 предназначена преимущественно для мешалок, реакторов, смесителей и других технологических аппаратов с верхним входом вала. Это одинарные наружные сбалансированные торцевые уплотнения, рассчитанные на сухой ход.
Чем отличаются Type 32, Type 32D и Type 32i?

Type 32 — базовое экономичное исполнение с максимальным избыточным давлением до 15 бар. Type 32D предназначено для взрывоопасных зон, поддерживает сертификацию ATEX, давление до 6 бар и скорость до 4 м/с. Type 32i оснащено технологией Intelli-Face® для снижения шума, а его основные рабочие параметры идентичны Type 32.
Требуется ли внешняя система охлаждения или смазки?

Нет. Самосмазывающиеся торцовые поверхности рассчитаны на сухой ход и не требуют подачи внешней смазывающей или охлаждающей жидкости. Уплотнение также допускает сухой пуск в пределах установленных режимов эксплуатации.
Может ли уплотнение работать в вакууме?

Да. Конструкция серии Type 32 допускает эксплуатацию в вакууме. Функция противодавления обеспечивает работоспособность при изменении направления перепада давления. Конкретный вакуумный режим должен быть подтверждён при техническом подборе.
Какое исполнение предназначено для взрывоопасных зон?

Для потенциально взрывоопасных зон применяется Type 32D. В зависимости от условий эксплуатации возможно оформление сертификатов соответствия Директиве 2014/34/EU (ATEX) для категорий 1, 2 и 3.
Как технология Intelli-Face® снижает шум?

В Type 32i применяется изменённая геометрия уплотнительного кольца, которая подавляет резонансные колебания торцовой пары. Это существенно уменьшает скрип и шум, характерные для некоторых режимов сухого хода.
Для чего нужен приёмник частиц износа?

Приёмник улавливает частицы, образующиеся в результате естественного износа торцовой пары, и предотвращает их попадание в рабочую среду. Опция особенно востребована в пищевой, фармацевтической и химической промышленности.
Как заказать уплотнение или запросить подбор?

Передайте компании «ПРОМТЕХФИЛЬТР» информацию об аппарате, диаметре и частоте вращения вала, рабочей среде, давлении, вакууме, температуре, требованиях ATEX и необходимых опциях. На основании этих данных будет подобрана модификация Type 32, Type 32D или Type 32i и подготовлена требуемая комплектация.

Подбор сухоходного торцевого уплотнения

Компания «ПРОМТЕХФИЛЬТР» подберёт сухоходное торцевое уплотнение серии Type 32 с учётом конструкции аппарата, параметров рабочей среды, давления, вакуума, скорости вращения и требований к взрывозащите. Возможна поставка комплектного узла на фланце DIN 28138 или отдельных сборочных компонентов.

Гидравлическая балансировка

Да
Температурный диапазон

От -40°C до +150°C (зависит от материального исполнения)
Линейная скорость

До 4 м/с
Материальное исполнение
Подвижное (вращающееся) торцевое кольцо (основной стандартный вариант):
- Car – графит, пропитанный смолой.
Альтернативное исполнение поверхности/вращающегося кольца:
- PTFE‑glas (T) – фторополимер PTFE с наполнителем стекловолокно.
Неподвижное (седло) торцевое кольцо:
- SiC (Q1) – карбид кремния.
Вторичные уплотнения (вращающаяся часть):
- FKM (V) – фторэластомер.
- EPDM (E) – этиленпропиленовый эластомер.
- FFKM (K) – перфторэластомер.
Вторичные уплотнения (неподвижная часть):
- FKM (V) – фторэластомер.
- EPDM (E) – этиленпропиленовый эластомер.
- FKM с покрытием сополимером тетрафторэтилена и гексафторпропилена (M).
- FFKM (K) – перфторэластомер.
Пружины:
- CrNiMo steel (G) – хромникельмолибденовая сталь.
Металлические части:
- CrNiMo steel (G) – хромникельмолибденовая сталь.
Формулировка с требуемыми «двойными» обозначениями:

Материал подвижной части (основная пара трения):
- Car – графит, пропитанный смолой.
- T (PTFE‑glas) – PTFE‑glas, фторопласт с наполнителем стекловолокно.
Материал неподвижного кольца: SiC (Q1) – карбид кремния.

Варианты пар трения (типовые сочетания):
- Car/SiC – графит, пропитанный смолой / карбид кремния.
- PTFE‑glas/SiC – PTFE‑glas (фторопласт со стекловолокном) / карбид кремния.
Исполнение сильфона:
- В конструкции Type 32D/32 упоминаются уплотнения с О‑образным уплотнительным кольцом и пружинами; данных о наличии металлического сильфона (bellows) в открытых текстах не приведено. Отдельного сильфона как узла в перечислении материалов не указано.
Исполнения металлической части и пружины: CrNiMo steel (G) – хромникельмолибденовая сталь (для пружин и металлических деталей).
Диаметр вала

От 25 мм до 125 мм
Применение

Мешалки.

Уплотнения для реакторов.

Уплотнения для смесителей (перемешивающие устройства и мешалки с вводом вала сверху).

Другое вращающееся оборудование.
Аналоги и модификации

Тип 32D/32
Давление изб.

От вакуума до 6 бар
Давление гидростатическое

До 9 бар
Соответствие стандарту

DIN
Примечания по типовым допущениям

Параметры давления и скорости указаны как предельные для чистых сред при корректном охлаждении/смазке. Для конкретной установки необходимо проверять допустимость по условиям работы насоса, материалам и системе обеспечения уплотнения.

Выбор пар трения и эластомеров определяется средой, температурой и совместимостью материалов.

Для морской воды рекомендуется исполнение из SAF 2507 и соответствующие пружины (коррозионностойкие сплавы).

Если вам нужны дополнительные параметры или информация о конкретных модификациях, уточните запрос.

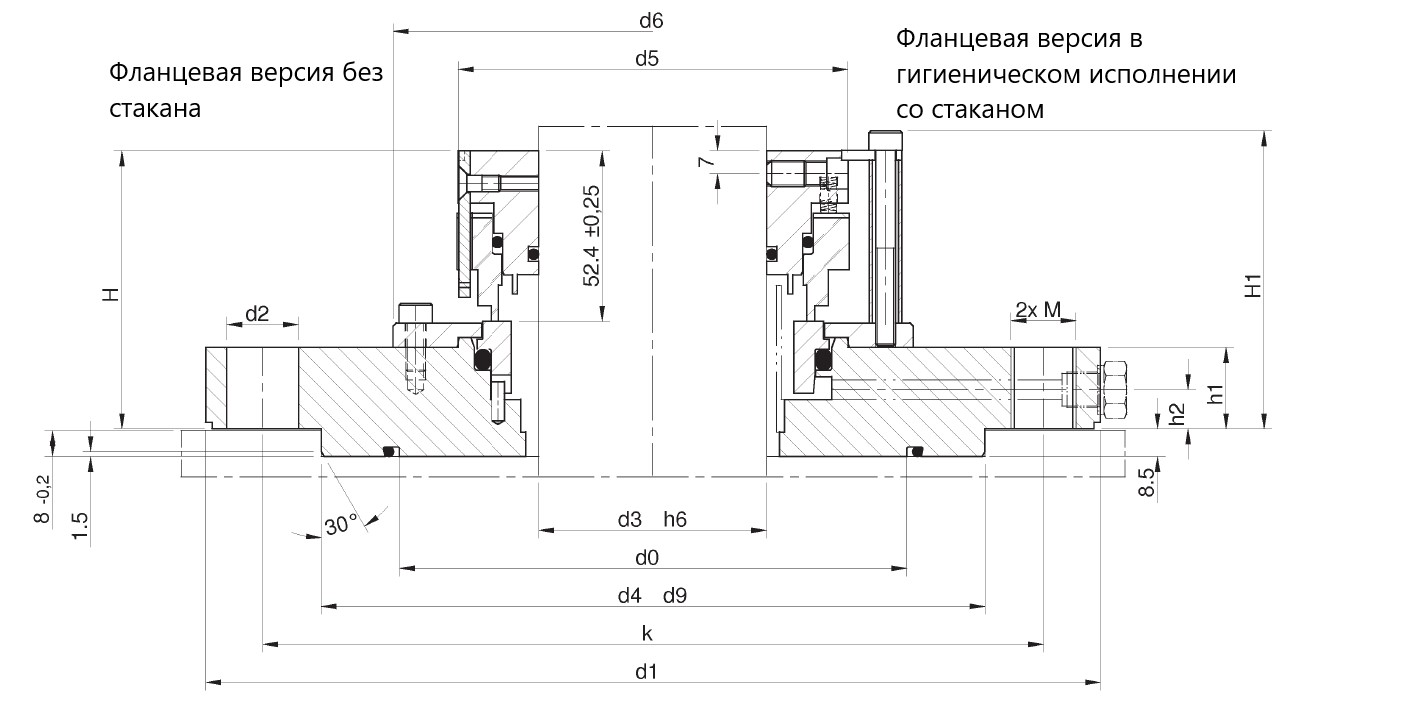

Размер вала d3	d1	d0	Размеры по болтам				d4	d5	d6	h1	h2	H	H1	M
Размер вала d3	d1	d0	k	No	Размер	d2	d4	d5	d6	h1	h2	H	H1	M
25	175	91	145	4	M16	18	110	79	114	25	14	85.38	91.5	M16
30	175	91	145	4	M16	18	110	79	114	25	14	85.38	91.5	M16
40	175	91	145	4	M16	18	110	89	175	32.5	14	85.38	91.5	M16
50	240	107	210	8	M16	18	176	98	135	25	14	85.38	91.5	M16
60	240	120	210	8	M16	18	176	108	145	25	12	85.38	91.5	M20
70	275	156	240	8	M20	22	204	120	160	25	12	85.38	91.5	M20
80	275	149	240	8	M20	22	204	130	165	25	12	85.38	91.5	M20
90	275	149	240	8	M20	22	204	139	175	25	12	85.38	91.5	M20
100	305	174	270	8	M20	22	234	149	185	25	12	85.38	91.5	M20
110	305	174	270	8	M20	22	234	158,5	195	25	12	85.38	91.5	M20
125	330	199	295	8	M20	22	260	174	210	25	12	85.38	91.5	M20

Доступные материалы:

Деталь	Стандартный материал	Европейское обозначение	Используемый материал	Европейское обозначение
Поверхность/Вращающееся кольцо уплотнения	Графит (пропитанный смолой)	B	PTFE-glas	(T)
Седло/Неподвижное кольцо уплотнения	Карбид кремния	Q1	-	-
Вторичный уплотнительный элемент (вращающийся)	Фторэластомер (FKM)	V	Этиленпропиленовый эластомер (EPDM) Перфторэластомер (FFKM)	E, K
Вторичный уплотнительный элемент (неподвижный)	Фторэластомер (FKM)	V	Этиленпропиленовый эластомер (EPDM) Фторэластомер, покрытый сополимером тетрафторэтилена и гексафторпропилена Перфторэластомер (FFKM)	E, M, K
Пружины	Хромникельмолибденовая сталь	G	-	-
Металлические части	Хромникельмолибденовая сталь	G	-	-

Самовывоз

Сегодня

Доставка экспресс-почтой/ТК

В день получения
оплаты

Оплата

Безналичный расчет. 100% предоплата по счету

Задать вопрос

Менеджеры компании в кратчайшие сроки ответят на ваши вопросы, произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение

Другие товары

Под заказ

Торцевое уплотнение CK725

Цена по запросу

Подобрать аналог

Сравнить

Под заказ

Торцевое уплотнение SeccoMix

Цена по запросу

Подобрать аналог

Сравнить

В наличии

Торцевое уплотнение 10R

от 35 136 ₽

В корзину

Сравнить

Под заказ

Торцевое уплотнение CK 728,CK728W, CK728GD (W, D, G, GD)

Цена по запросу

Подобрать аналог

Сравнить

Под заказ

Торцевое уплотнение CK738W, CK738GD, CK738D

Цена по запросу

Подобрать аналог

Сравнить

В наличии

Торцевое уплотнение Cartex

от 2 135 ₽

В корзину

Сравнить

В наличии

Торцевое уплотнение 10T

от 35 380 ₽

В корзину

Сравнить

Вопрос-ответ

Как оформить заказ?

Оформите заказ любым удобным способом: через форму обратной связи, сформируйте корзину, отправьте в свободной форме заявку на подбор по электронной почте info@ptfilter.ru или позвоните +7 495 108-14-10
Менеджер уточнит детали, проконсультирует по вашему вопросу
Согласует техническое задание
Расскажет условия поставки
Отправит договор и выставит счет
Отправит заказ курьерской службой или вы сможете забрать его с нашего склада (самовывоз)
Предоставление гарантии, подписание закрывающих документов

Какие способы оплаты?

Мы работаем с юридическими лицами, оплата осуществляется по безналичному расчёту.

Есть доставка на России и СНГ?

Отправим заказ по всей России и в страны СНГ. Деловыми линиями или СДЕК. Так же вы можете воспользоваться услугами удобной вам курьерской службы или забрать товар с нашего склада. Условия уточняйте у вашего менеджера.
