Описание

Торцевые уплотнения · Серия 3710

Торцевое уплотнение 3710 — разъёмное уплотнение вала для насосного оборудования

Одинарное разъёмное торцевое уплотнение с многопружинной конструкцией. Аналог AESSEAL RDS™ — в наличии на складе, с короткими сроками поставки.

Разъёмная конструкция Аналог AESSEAL RDS™ 63–300 мм до 10 бар

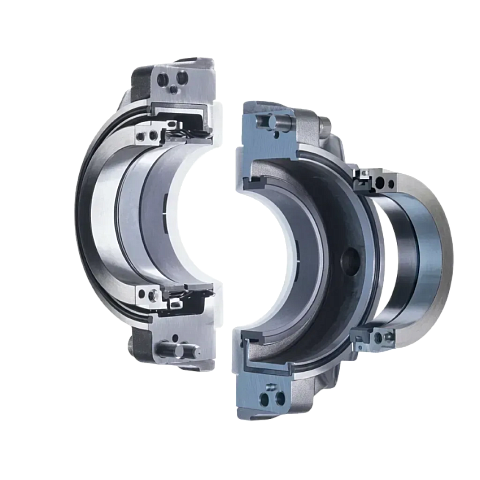

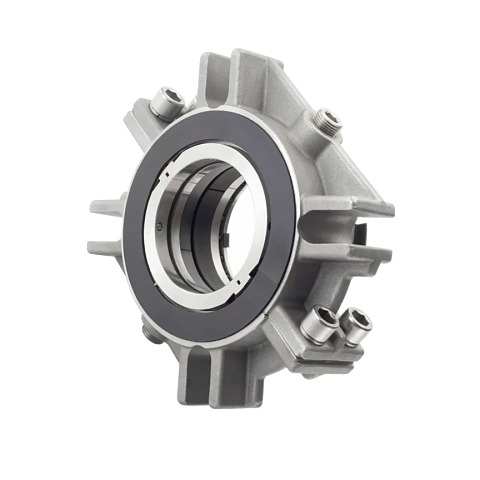

Торцевое уплотнение тип 3710

Одинарное картриджное разъёмное торцевое уплотнение вала с многопружинной конструкцией и стационарным расположением торцевых поверхностей. Разъёмное исполнение позволяет производить замену уплотнения непосредственно на работающем оборудовании без его демонтажа, что существенно сокращает время вынужденного простоя и снижает затраты на техническое обслуживание.

Являясь новейшим эталоном в развитии конструкций разъёмных уплотнений, Тип 3710 сочетает в себе высокую надёжность, простоту монтажа и широкую универсальность применения. Уплотнение успешно эксплуатируется в работе с конденсатом, бумажной массой, шламом и речной водой, демонстрируя стабильную работу в условиях загрязнённых и абразивных сред.

Конструкция предназначена для установки на горизонтальном вращающемся оборудовании — насосах, смесителях и мешалках — там, где критически важны надёжность и минимальное время технического обслуживания. Для применений с вертикальным расположением оборудования предусмотрено специальное исполнение Тип 3710 с дополнительным штуцером в крышке сальника для обеспечения вентиляции уплотнительной камеры и надёжного заполнения её рабочей жидкостью.

Быстрые параметры

Тип: Одинарное разъёмное
Конструкция: Многопружинная, стационарная
Аналог: AESSEAL RDS™
Поставка: Под заказ

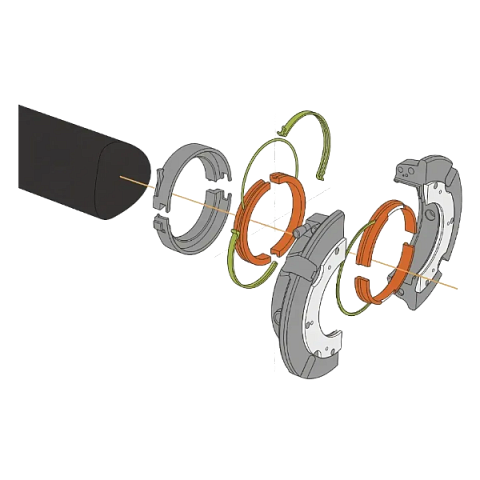

Конструктивные особенности торцевого уплотнения 3710

Прецизионно притёртые разрезные вращающиеся кольца обеспечивают герметичность в зоне разреза без трещин и утечек — ключевое отличие от стандартных решений.
Гидравлически разгруженные пары трения снижают нагрузку на контактные поверхности, обеспечивая максимальный ресурс и возможность работы при вакуумных условиях.
Встроенный индикатор износа и положения при монтаже позволяет вести предиктивное обслуживание без разборки узла.
Самоустанавливающаяся неподвижная часть упрощает монтаж и снижает требования к квалификации персонала.
Минимальное количество деталей сборки сокращает риск ошибок при монтаже и общее время замены уплотнения насоса.
Реверсивное направление вращения расширяет область применения без дополнительных модификаций оборудования.

Материалы пар трения

Доступны два варианта исполнения торцевого уплотнения 3710. Выбор зависит от условий эксплуатации и характеристик перекачиваемой среды.

Варианты исполнения пар трения
Исполнение	Пара трения	Область применения
Стандартное	Углерод / карбид кремния (Car/SiC)	Чистые и слабоагрессивные жидкости
Усиленное	Карбид кремния / карбид кремния (SiC/SiC)	Абразивные и химически активные среды

Технические характеристики разъёмного уплотнения вала 3710

Технические характеристики уплотнения 3710
Параметр	Значение
Температура эксплуатации	от −20 °C до +70 °C
Рабочее давление	от атмосферного до 10 бар (145 PSI)
Максимальная частота вращения	до 3 600 об/мин
Параметр PV	до 80 бар·м/с (230 000 PSI·фут/мин)
Ориентация установки	Горизонтальная или вертикальная
Диапазон размеров	от 63 до 300 мм

Область применения уплотнения насоса 3710

Торцевое уплотнение 3710 оптимально для насосного оборудования, работающего на холодных чистых жидкостях водной основы с минимальным коррозионным потенциалом.

Типичные области применения разъёмного уплотнения вала 3710:

Системы водоснабжения и ЖКХ
Пищевая и лёгкая промышленность
Системы охлаждения и оборотного водоснабжения
Целлюлозно-бумажная промышленность
Очистные сооружения
Горнорудная промышленность (как вариант)

Рабочие среды

Основа: Чистые жидкости водной основы
Температурный режим: Холодные и умеренно тёплые среды
Агрессивность: Минимальный коррозионный потенциал

Преимущества для вашего предприятия

Замена уплотнения насоса без демонтажа оборудования — оборудование возвращается в работу в разы быстрее, простой сокращается до минимума.
Предсказуемое обслуживание благодаря встроенному индикатору износа — плановая замена вместо аварийной остановки.
Широкий размерный ряд от 63 до 300 мм перекрывает большинство типоразмеров насосного оборудования.
Наличие на складе и короткие сроки поставки — без длительного ожидания, как у зарубежных поставщиков.
Доступная цена по сравнению с импортными аналогами при полном соответствии техническим требованиям.

Получите коммерческое предложение на торцевое уплотнение 3710

Оставьте заявку — наш специалист свяжется с вами в течение 1 рабочего часа, уточнит типоразмер и условия эксплуатации, подберёт нужное исполнение и озвучит актуальную цену с учётом наличия на складе.

Работаем с промышленными предприятиями, сервисными организациями и проектными компаниями. Возможна поставка партиями и под долгосрочные контракты.

Характеристики

Скорость

до 10 м/с
Конструктивные особенности

Разъемные уплотнения
Диаметр вала

от 40 до 160 мм, от 1,5" до 8"
Давление изб.

до 13,7 бар
Давление гидростатическое

до 13,7 бар
Температура

до 120 C

Размеры

Картриджное разъёмное уплотнение

Тип 3710

Стандартные материалы изготовления, рабочие параметры и размерные данные

До 13,7 бар До 121°C SiC / Carbon AISI 316

Стандартные материалы изготовления

Торцевые поверхности: Углерод / карбид кремния; карбид кремния / карбид кремния
Металлические детали: Нержавеющая сталь 316
Пружинные лепестки: Нержавеющая сталь 17-7 pH
Держатель пружин: Полимер
Эластомеры: Фторкарбон; этиленпропиленовый каучук (ЭПК); Isolast™

Рабочие параметры

Давление: от вакуума до 13,7 бар / 200 фунт/кв.дюйм макс.*
Температура: до 121°C / 250°F
Частота вращения вала: 3 600 об/мин — уплотнения до 62 мм / 2,500"
1 800 об/мин — от 62 мм / 2,500" до 135 мм / 5,250"
900 об/мин — свыше 135 мм / 5,250"

*Для комбинации карбид кремния / карбид кремния

Размерные данные Тип 3710 (мм)

Размерные данные Тип 3710 в миллиметрах
Обозначение	A +0,00/−0,05	B мин.	C	F мин.	D	E	Уст. разм.	G	H*	J	K	L мин.
-040	40	63,50	68,25	74,60	8,29	47,70	1,59	44,45	82,55	15,85	134,11	12,79
-045	45	63,50	68,25	74,60	8,29	47,70	1,59	44,45	82,55	15,85	134,11	12,79
-050	50	69,85	76,20	84,12	7,95	50,80	1,59	46,43	87,33	14,27	139,70	13,18
-053	53	73,03	82,55	92,08	5,56	55,58	1,59	50,80	100,08	16,67	155,58	16,20
-060	60	80,98	95,25	104,78	6,30	54,48	1,59	50,80	104,75	19,05	165,10	15,86
-062	62	80,98	92,08	104,78	6,30	54,48	1,59	50,80	104,75	19,05	165,10	16,37
-065	65	92,08	109,52	120,65	6,35	60,31	1,59	53,98	120,65	19,05	184,15	14,22
-070	70	92,08	109,52	120,65	6,35	60,31	1,59	53,98	120,65	19,05	184,15	13,99
-075	75	100,00	104,78	112,71	6,35	63,58	3,96	57,15	134,62	17,78	196,85	19,78
-080	80	109,52	120,65	130,18	6,35	63,50	6,35	57,15	134,62	17,78	196,85	18,31
-082	82	109,52	120,65	130,18	6,35	63,50	6,35	57,15	134,62	17,78	196,85	18,35
-085	85	112,70	127,00	138,10	9,55	63,50	1,59	57,15	146,05	22,23	215,90	16,94
-090	90	112,70	127,00	138,10	9,55	63,50	1,59	57,15	146,05	22,23	215,90	16,94
-095	95	120,65	130,18	138,10	7,16	64,26	2,36	57,15	155,60	22,23	228,60	18,49
-0100	100	127,00	139,70	152,40	7,16	63,50	2,36	57,15	155,60	22,23	228,60	18,00
-0102	102	127,00	139,70	152,40	7,16	63,50	2,36	57,15	155,60	22,23	228,60	18,00
-0110	110	137,80	155,57	165,10	7,80	63,50	2,36	57,15	168,28	22,23	242,57	17,36
-0120	120	142,88	155,58	165,10	7,80	63,65	2,36	57,15	168,28	22,23	242,57	17,39
-0130	130	161,93	187,33	196,85	7,16	63,65	2,36	57,15	200,00	23,88	285,75	16,78
-0135	135	161,93	187,33	196,85	7,16	63,65	1,59	57,15	200,00	23,88	285,75	17,00
-0140	140	161,10	190,50	203,20	6,35	71,44	2,36	63,50	206,36	23,88	292,10	18,59

*Диаметр окружности болтов = размер H + (1) диаметр болта + 1,6 мм

Размерные данные Тип 3710 (дюймы)

Размерные данные Тип 3710 в дюймах
Обозначение	A +0,00/−0,002	B мин.	C	F мин.	D	E	Уст. разм.	G	H*	J	K	L мин.
-24	1,500	2,500	2,687	2,937	0,326	1,878	0,063	1,750	3,250	0,625	5,281	0,503
-27	1,687	2,500	2,687	2,937	0,326	1,878	0,063	1,750	3,250	0,625	5,281	0,503
-28	1,750	2,500	2,687	2,937	0,326	1,878	0,063	1,750	3,250	0,625	5,281	0,503
-30	1,875	2,625	2,875	3,125	0,345	2,000	0,063	1,828	3,350	0,562	5,500	0,487
-31	1,938	2,750	3,000	3,312	0,312	2,000	0,063	1,828	3,440	0,562	5,500	0,519
-32	2,000	2,750	3,000	3,312	0,312	2,000	0,063	1,828	3,440	0,562	5,500	0,519
-34	2,125	2,875	3,125	3,625	0,219	2,188	0,063	2,000	3,940	0,656	6,130	0,638
-35	2,188	3,062	3,625	4,000	0,282	2,250	0,063	2,000	4,125	0,750	6,500	0,660
-36	2,250	3,062	3,625	4,000	0,282	2,250	0,063	2,000	4,125	0,750	6,500	0,660
-38	2,375	3,188	3,750	4,125	0,250	2,145	0,063	2,000	4,125	0,750	6,500	0,624
-39	2,438	3,188	3,625	4,000	0,250	2,145	0,063	2,000	4,125	0,750	6,500	0,644
-40	2,500	3,188	3,625	4,000	0,250	2,145	0,063	2,000	4,125	0,750	6,500	0,644
-42	2,625	3,625	3,875	4,250	0,219	2,375	0,093	2,125	4,750	0,750	7,250	0,591
-43	2,688	3,625	4,000	4,250	0,219	2,375	0,093	2,125	4,750	0,750	7,250	0,591
-44	2,750	3,625	4,312	4,750	0,250	2,375	0,063	2,125	4,750	0,750	7,250	0,551
-46	2,875	3,937	4,125	4,437	0,250	2,500	0,156	2,250	5,300	0,700	7,750	0,779
-47	2,937	3,937	4,125	4,437	0,250	2,500	0,156	2,250	5,312	0,700	7,750	0,779
-48	3,000	3,937	4,125	4,437	0,250	2,500	0,156	2,250	5,312	0,700	7,750	0,779
-50	3,125	4,312	4,750	5,125	0,250	2,500	0,250	2,250	5,300	0,700	7,750	0,720
-52	3,250	4,312	4,750	5,125	0,250	2,500	0,250	2,250	5,312	0,700	7,750	0,722
-54	3,375	4,437	5,000	5,437	0,375	2,500	0,063	2,250	5,750	0,875	8,500	0,667
-55	3,437	4,437	5,000	5,437	0,375	2,500	0,063	2,250	5,750	0,875	8,500	0,667
-56	3,500	4,437	5,000	5,437	0,375	2,500	0,063	2,250	5,750	0,875	8,500	0,661
-58	3,625	4,750	5,125	5,437	0,281	2,530	0,093	2,250	6,125	0,875	9,000	0,729
-60	3,750	4,750	5,125	5,437	0,281	2,530	0,093	2,250	6,125	0,875	9,000	0,729
-62	3,875	4,937	5,500	6,000	0,357	2,625	0,093	2,250	6,125	0,875	9,000	0,673
-64	4,000	5,000	5,500	6,000	0,281	2,500	0,093	2,250	6,125	0,875	9,000	0,709
-66	4,125	5,125	5,719	6,062	0,281	2,500	0,093	2,230	6,125	0,875	9,000	0,709
-68	4,250	5,250	5,750	6,062	0,281	2,500	0,093	2,230	6,125	0,875	9,000	0,709
-70	4,375	5,425	6,125	6,500	0,307	2,500	0,093	2,250	6,625	0,875	9,550	0,684
-71	4,437	5,425	6,125	6,500	0,307	2,500	0,093	2,250	6,625	0,875	9,550	0,684
-72	4,500	5,425	6,125	6,500	0,307	2,500	0,093	2,250	6,625	0,875	9,550	0,684
-76	4,750	5,625	6,125	6,500	0,307	2,500	0,093	2,250	6,625	0,875	9,550	0,684
-80	5,000	5,938	6,750	7,250	0,312	2,500	0,093	2,250	7,437	0,813	10,750	0,678
-82	5,125	6,375	7,375	7,750	0,281	2,500	0,093	2,250	7,875	0,940	11,250	0,661
-84	5,250	6,375	7,375	7,750	0,281	2,500	0,093	2,250	7,875	0,940	11,250	0,660
-88	5,500	6,500	7,500	8,000	0,250	2,812	0,093	2,500	8,125	0,940	11,500	0,732
-96	6,000	7,063	8,000	8,500	0,250	2,825	0,093	2,500	8,625	0,940	11,750	0,707
-100	6,250	7,500	8,438	8,750	0,281	2,750	0,063	2,500	9,000	0,940	12,000	0,580
-104	6,500	7,500	8,500	8,875	0,250	2,750	0,093	2,500	9,000	0,940	12,000	0,672
-112	7,000	8,250	9,063	9,375	0,281	2,850	0,063	2,500	9,640	1,000	12,500	0,518
-116	7,250	8,250	9,250	9,625	0,281	2,850	0,063	2,500	9,640	1,000	12,500	0,650
-128	8,000	9,438	10,500	11,281	0,250	3,375	0,093	3,312	11,375	1,125	13,690	0,639

*Диаметр окружности болтов = размер H + (1) диаметр болта + 1/16"

Информация для заказа

Размер картриджного уплотнения = наружный диаметр цельного вала или втулки.
Выбрать картриджное разъёмное уплотнение 3710.
Для других комбинаций материалов или размерных требований обратитесь к специалисту компании ПРОМТЕХФИЛЬТР.

Документы

Установочные размеры уплотнения 3710.pdf Инструкция по монтажу и эксплуатации торцевого уплотнения тип 3710.pdf
