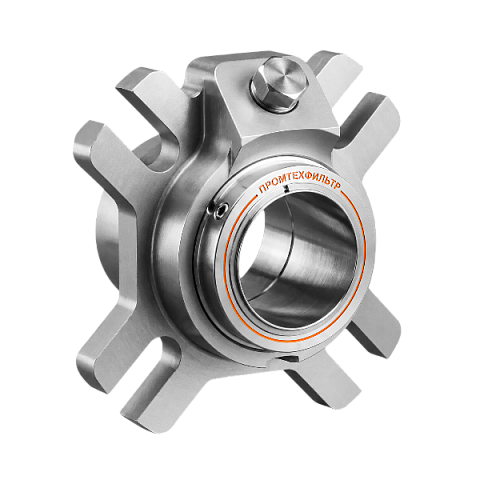

Торцевое уплотнение 4610 / 4620

Сравнить

Под заказ

Цена по запросу

Доставка и оплата

Описание

Характеристики

Документы

Картриджные решения для вращающегося оборудования

Торцевые уплотнения 4610 / 4620

Картриджные торцевые уплотнения с осевым поджатием кольца для насосов, мешалок и другого вращающегося оборудования. Помогаем подобрать исполнение или совместимый аналог под рабочую среду, давление, температуру и параметры оборудования.

Назначение и принцип работы

Торцевые уплотнения серий 4610 и 4620 предназначены для герметизации зоны прохода вращающегося вала через крышку насоса или другого оборудования. Уплотнение создаёт плотный контакт между вращающимся и неподвижным кольцами пары трения.

Для поддержания герметичного контакта используются осевое поджатие, упругие элементы, включая O-ring, и гидравлическое давление рабочей среды. Картриджное исполнение представляет собой готовый к монтажу узел, благодаря чему упрощаются установка, центровка и обслуживание.

Конструкция подходит для общепромышленных применений и помогает снизить вероятность монтажных ошибок и утечек при условии правильного подбора и эксплуатации.

Разница между исполнениями 4610 и 4620

Обе модификации относятся к одной серии картриджных торцевых уплотнений, но рассчитаны на разные требования к надёжности и организации герметизации.

Сравнение торцевых уплотнений 4610 и 4620
Параметр	4610	4620 / 4620P
Конфигурация	Одинарное картриджное уплотнение	Двойное или тандемное картриджное исполнение
Количество пар трения	Одна основная пара	Две последовательно расположенные пары
Типичные условия	Умеренные и стабильные режимы эксплуатации	Более сложные среды и повышенные требования к надёжности
Организация уплотнения	Простая одинарная схема	Возможность применения буферной или затворной системы
Рекомендуемый выбор	Стандартные задачи	Ответственные установки

Основные преимущества

Картриджная конструкция

Узел поставляется в собранном виде и рассчитан на установку без отдельной настройки каждого внутреннего элемента.

Удобство обслуживания

Модульная конструкция упрощает демонтаж, проверку и замену уплотнения при регламентном обслуживании оборудования.

Подбор под условия

Материалы пары трения, металлических деталей и эластомеров выбираются с учётом среды, температуры, давления и скорости.

Области применения

Оборудование

центробежные и другие промышленные насосы;
мешалки и смесительное оборудование;
другое оборудование с вращающимся валом.

Отрасли

нефтепереработка;
химическая промышленность;
водоподготовка и водоотведение;
целлюлозно-бумажная промышленность;
энергетика.

Рабочие среды

вода;
нефтепродукты;
слабые кислоты и щёлочи;
растворители;
нейтральные и умеренно агрессивные жидкости.

Условия применения

корректная смазка поверхностей трения;
достаточное охлаждение уплотнения;
совместимость материалов с рабочей средой;
правильно выбранная система обеспечения уплотнения.

Материалы исполнения

Конкретное материальное исполнение выбирается индивидуально. При подборе учитываются химический состав среды, наличие абразивных частиц, рабочие температура и давление, скорость вращения, режим работы и требования к коррозионной стойкости.

Для нестандартных условий можно подобрать совместимое исполнение или аналог с подходящей геометрией, материалами пары трения и эластомерами.

Типовые варианты

Металлические части: Высоколегированная сталь, включая исполнения класса SS316
Пара трения: Карбид кремния и другие материалы по условиям эксплуатации
Эластомеры: Подбираются по химической и температурной совместимости
Прокладки: Безасбестовое волокно или фторопластовое исполнение

Условия применения предельных параметров

Значения до 15 бар, до +130 °C и до 20 м/с являются справочными предельными параметрами, а не гарантированным сочетанием для любого режима. Допустимые показатели зависят от типоразмера, рабочей среды, материалов, охлаждения, смазки и системы обеспечения уплотнения. Для морской воды и других коррозионных сред могут потребоваться специальные коррозионностойкие сплавы, пружины и эластомеры.

Какое исполнение выбрать

Когда подходит 4610

умеренные давление и температура;
стабильная и совместимая рабочая среда;
достаточно одинарной схемы герметизации;
нет специальных требований к двойному барьеру.

Когда рассматривать 4620 / 4620P

сложная или потенциально опасная рабочая среда;
повышенные требования к контролю утечек;
ответственная или критическая установка;
необходимость двойной или тандемной схемы.

Подбор уплотнения или совместимого аналога

Для корректного подбора потребуются технические параметры оборудования и условия эксплуатации. По этим данным можно определить подходящую конфигурацию, типоразмер, пару трения, эластомеры и материалы металлических деталей.

Для запроса подготовьте марку и модель оборудования, диаметр вала, чертёж установочной камеры, состав рабочей среды, давление, температуру, частоту вращения и сведения о действующей системе обеспечения уплотнения.

Часто задаваемые вопросы

Чем картриджное уплотнение удобнее компонентного?

Картридж поставляется как предварительно собранный узел. Это упрощает монтаж и снижает вероятность ошибок при установке рабочих колец, пружин и уплотнительных элементов.
Можно ли подобрать аналог уплотнения 4610 или 4620?

Да, при наличии достаточных исходных данных можно подобрать совместимое исполнение. Необходимо проверить установочные размеры, направление вращения, материалы, рабочие параметры и схему обеспечения уплотнения.
Подходит ли 4610 для агрессивных жидкостей?

Возможность применения зависит от концентрации, температуры, давления и химической совместимости всех контактирующих материалов. Решение принимается после анализа среды и режима работы.
Можно ли выбирать модель только по диаметру вала?

Нет. Помимо диаметра вала необходимо учитывать размеры камеры, присоединение крышки, давление, температуру, скорость, свойства среды и допустимую схему обвязки.
Что необходимо предоставить для подбора?

Желательны шильдик оборудования, обозначение установленного уплотнения, чертёж или размеры, данные о среде, давлении, температуре, частоте вращения и режиме эксплуатации.

Гидравлическая балансировка

Да
Температурный диапазон

До +130°C (зависит от материального исполнения)
Линейная скорость

до 20 м/с
Диаметр вала

От 24 до 70 мм
Применение

Насосы.

Мешалки и агитаторы.

Другое вращающееся оборудование.
Давление изб.

До 15 бар
Примечания по типовым допущениям

Параметры давления и скорости указаны как предельные для чистых сред при корректном охлаждении/смазке. Для конкретной установки необходимо проверять допустимость по условиям работы насоса, материалам и системе обеспечения уплотнения.

Выбор пар трения и эластомеров определяется средой, температурой и совместимостью материалов.

Для морской воды рекомендуется исполнение из SAF 2507 и соответствующие пружины (коррозионностойкие сплавы).

Если вам нужны дополнительные параметры или информация о конкретных модификациях, уточните запрос.
