Назначение
Сосуд-бачок является ключевым элементом системы подачи буферной или затворной жидкости для механических торцовых уплотнений. Он обеспечивает стабильное давление, циркуляцию рабочей среды и отвод тепла из зоны трения, что позволяет достичь расчётного ресурса уплотнительного узла в соответствии с требованиями API 682 / ISO 21049.
Принцип работы
Сосуд-бачок интегрируется в замкнутый контур системы уплотнения. Циркуляция жидкости может осуществляться:
- Термосифонная — за счёт разности плотностей нагретой и охлаждённой жидкости. Применяется для Plan 52 (буферная жидкость, атмосферное давление или низкое давление) при горизонтальном расположении уплотнения и достаточном перепаде высот между сосудом и уплотнительным узлом. Эффективна при умеренном тепловыделении (как правило, до 150–200 °C в зоне уплотнения).
- Принудительная — с помощью внешнего насоса или за счёт разницы давлений в системе. Используется при высоких тепловых нагрузках, вертикальной компоновке насоса, а также во всех схемах с затворной жидкостью под высоким давлением.
В обоих случаях сосуд выполняет функции буферного резервуара: компенсирует колебания объёма жидкости, обеспечивает дегазацию, отстой механических примесей и служит индикатором состояния системы.
Конструкция и материалы
Корпус изготавливается из коррозионностойких материалов. Стандартное исполнение — сталь SS304 (предпочтительно для химических и нефтегазовых применений). По требованию заказчика возможно исполнение из стали SS316 (для агрессивных кислот и высоких температур).
Конструкция сосуда обеспечивает возможность установки:
- Встроенного змеевика или выносного теплообменника (для Plan 52, 53 A/B/C и при необходимости охлаждения затворной жидкости);
- змеевика подогрева (для вязких или кристаллизующихся сред);
- азотного блока поддержания давления (для Plan 53B).
Стандартная комплектация
- Смотровое окно с указанием уровня затворной жидкости (min, max);
- Манометр;
- Термометр;
- Змеевик охлаждения (по запросу).
- штуцеры подключения к линиям подачи и возврата (согласно схеме API);
- заправочный и дренажный штуцеры с заглушками;
Дополнительные опции
- Датчики уровня (поплавковые, вибрационные, ёмкостные) и давления (аналоговые или дискретные) и температуры для интеграции в АСУ ТП;
- теплообменник (кожухотрубный или пластинчатый, материал под заказ);
- система подписки азотом (баллонная рама, редуктор, клапаны);
- электрообогрев корпуса (саморегулирующийся кабель) для работы при низких температурах;
- предохранительный клапан (настраивается на давление, превышающее рабочее не более чем на 10%);
- опоры или кронштейны для монтажа (с учётом требований термосифонной циркуляции).
Технические характеристики
| Параметр |
Значение |
| Материал корпуса | Сталь SS304 (стандарт), SS316 |
| Рабочее давление | Plan 52: до 16 бар (атмосферный слив)
Plan 53A/B/C 53C: (типовые значения 16–40 бар) |
| Объём | от 6 до 50 л (стандартные исполнения); свыше 50 л — по ТЗ |
| Рабочая температура | от –40 °C до +200 °C (стандартное исполнение)
до +250 °C и выше — специальное исполнение
(высокотемпературные уплотнения указателя уровня, применение теплоизоляции) |
| Схема циркуляции | Термосифонная или принудительная |
| Стандарты | Конструкция и расчёт соответствуют API 682 (5-е изд.),
ISO 21049. Сосуды, подпадающие под действие ТР ТС 032/2013
(объём > 25 л или P×V > 0,05 МПа•м³), поставляются с разрешительной документацией. |
Соответствие ГОСТ 32600-2013 (API 682)
Сосуды-бачки могут быть спроектированы и изготовлены для применения в следующих типовых системах по ГОСТ 32600 (API Plan 682):
- Plan 52 — буферная жидкость под атмосферным или близким к нему давлением; термосифонная циркуляция; визуальный контроль уровня.
- Plan 53A — затворная жидкость под давлением, превышающим давление в полости уплотнения; давление создаётся внешним источником.
- Plan 53B — затворная жидкость под давлением, создаваемым азотной подушкой; сосуд оснащается теплообменником.
- Plan 53C — затворная жидкость с принудительной циркуляцией через внешний насос-мультипликатор.
- Plan 54 — внешняя система принудительной циркуляции, обслуживающая несколько уплотнений.
В зависимости от выбранной схемы определяются расчётное давление, объём, наличие теплообменника и тип арматуры.
Область применения
Оборудование применяется в отраслях, где используются механические уплотнения с системами буферной или затворной жидкости:
- Нефтяная и газовая промышленность (центробежные, винтовые насосы, компрессоры) — среды с высоким давлением, углеводороды, H₂S.
- Нефтехимия и химическая промышленность (насосы для кислот, щелочей, токсичных продуктов) — коррозионностойкие материалы корпуса и арматуры.
- Энергетика (питательные, циркуляционные насосы) — высокие температуры, работа с паром и горячей водой.
- Фармацевтическая и пищевая промышленность — насосы санитарного исполнения, требования GMP, возможность применения материалов с допуском для контакта с пищевыми средами.
- Целлюлозно-бумажная и горнодобывающая промышленность — насосы для суспензий, шламов, химреагентов (затворная жидкость предотвращает контакт уплотнения с абразивной средой).
Преимущества применения
- Стабилизация теплового режима уплотнения за счёт непрерывного отвода тепла и контроля температуры затворной жидкости.
- Снижение риска аварийных остановов благодаря постоянному мониторингу уровня и давления (в т.ч. дистанционному).
- Увеличение межремонтного ресурса уплотнения — корректно спроектированная система (в соответствии с API 682) позволяет реализовать полный ресурс уплотнительного узла, заявленный производителем насоса или уплотнения.
- Соответствие требованиям промышленной безопасности (ТР ТС 010/2011, ТР ТС 032/2013) и экологическим нормам (предотвращение утечек).
Часто задаваемые вопросы
Чем отличается термосифонная циркуляция от принудительной?
Термосифонная циркуляция не требует насоса, но работоспособна только при наличии достаточной разницы плотностей (температур) и правильной ориентации трубопроводов (горизонтальное расположение уплотнения, подъёмный участок к сосуду). Принудительная циркуляция обеспечивает стабильный расход независимо от теплового режима и компоновки оборудования.
Как подобрать объём сосуда?
Объём определяется выбранной схемой API, диаметром вала, рабочими параметрами среды и требованиями стандарта. API 682 рекомендует минимальный объём для Plan 52 и Plan 53 (обычно от 6 до 20 л в зависимости от типоразмера уплотнения). Для точного расчёта необходимы данные о условиях работы торцового уплотнения.
Требуется ли разрешение Ростехнадзора?
Если объём сосуда превышает 25 литров или произведение рабочего давления (МПа) на объём (м³) больше 0,05, то оборудование подлежит регистрации в органах Ростехнадзора. Поставка выполняется с паспортом, обоснованием безопасности и разрешением на применение (при необходимости).

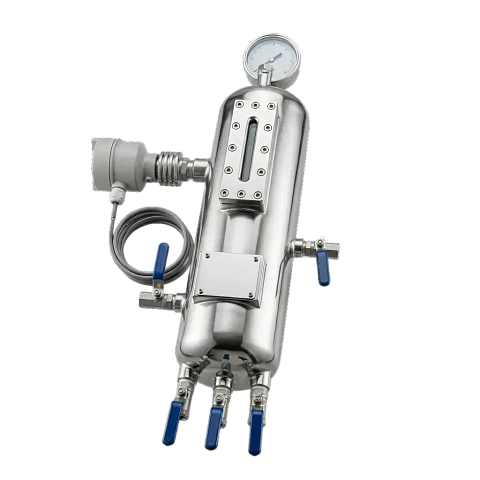

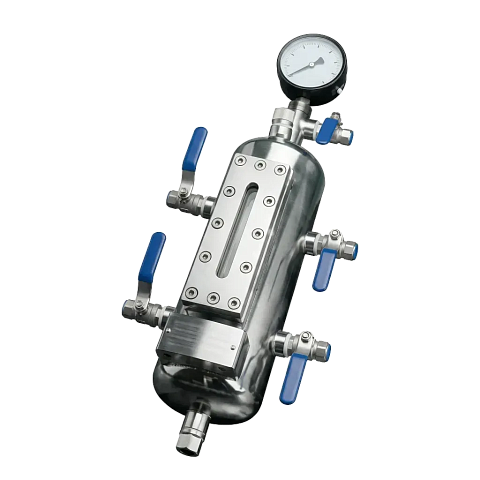

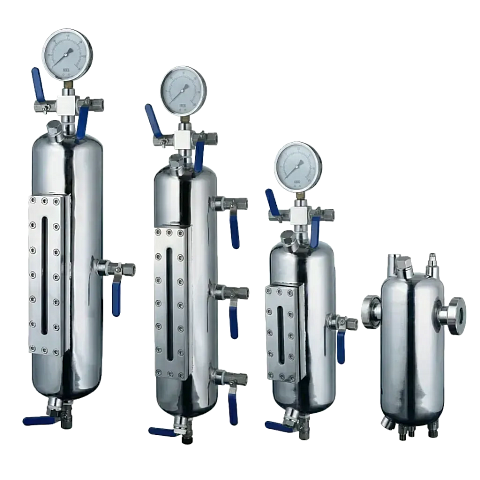

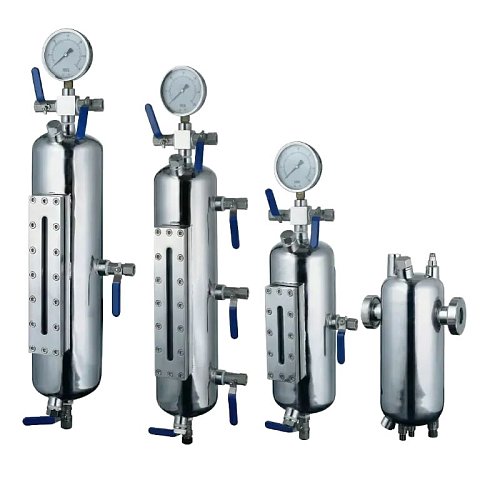

Сосуд-бачки для систем уплотнений
Надёжная основа ресурса торцового уплотнения
Сосуд-бачки для систем уплотнений — это не просто элемент обвязки, а критически важная часть инженерной инфраструктуры насосного агрегата. Именно они обеспечивают стабильную работу буферной или барьерной жидкости, формируют необходимые условия для охлаждения и смазки уплотнения, позволяют контролировать параметры системы и напрямую влияют на ресурс, безопасность и предсказуемость эксплуатации оборудования.
Для предприятий, где остановка насоса означает потери продукта, срыв технологического режима и рост затрат на обслуживание, правильно спроектированная система обеспечения работы уплотнения (сосуд-бачок) становится инструментом повышения операционной надёжности и снижения совокупной стоимости владения оборудованием.
Решение для ответственных технологических процессов
Мы проектируем и поставляем системы обеспечения работы уплотнения и вспомогательные системы для механических торцовых уплотнений с учётом требований реального производства: давления, температуры, агрессивности среды, компоновки агрегата, уровня автоматизации и отраслевых стандартов.
Наши решения применяются: в нефтегазовой отрасли, нефтехимии, химическом производстве, энергетике, на объектах с горячими, токсичными, пожароопасными, абразивными и сложными по физико-химическим свойствам средами.
Это оборудование для предприятий, которым нужен не формальный комплект поставки, а инженерно-выверенная система, рассчитанная на длительную и стабильную работу в тяжёлых условиях эксплуатации.
Что получает заказчик
Грамотно подобранная система обеспечения работы торцового уплотнения позволяет:
- увеличить ресурс торцового уплотнения;
- стабилизировать тепловой режим узла;
- снизить риск утечек и внеплановых остановов;
- обеспечить контроль давления, уровня и температуры;
- интегрировать систему в существующую АСУ ТП;
- повысить безопасность эксплуатации насосного оборудования;
- сократить эксплуатационные риски и затраты на ремонт.
Для заказчика это означает одно: меньше аварийных сценариев, выше предсказуемость работы оборудования, сниженная вероятность простоев.
Инженерный подход, а не типовая ёмкость
В B2B-проектах промышленного уровня недостаточно поставить резервуар заданного объёма. Эффективность системы уплотнения определяется тем, насколько точно сосуд-бачок адаптирован к условиям конкретного процесса.
Мы подбираем решение с учётом:
- схемы API 682;
- типа уплотнения;
- параметров насоса;
- рабочей температуры и давления;
- свойств буферной или барьерной жидкости;
- необходимости охлаждения или подогрева;
- требований к КИП, сигнализации и защитам;
- условий размещения — в помещении или на открытой площадке;
- отраслевых требований к материалам и исполнению.
В результате заказчик получает не универсальный компромисс, а систему, соответствующую задачам конкретного агрегата и конкретного производства.
Соответствие ГОСТ 32600-2013 (API 682) и адаптация под реальные условия эксплуатации
Сосуды-бачки поставляются для применения в системах API Plan 52, 53A, 53B, 53C и 54. Это позволяет реализовать как простые локальные решения с термосифонной циркуляцией, так и сложные системы с принудительной циркуляцией, теплообменниками, азотной подпиткой, дистанционным мониторингом и автоматическими защитами.
В зависимости от требований проекта мы разрабатываем системы:
- для буферной жидкости;
- для барьерной жидкости под повышенным давлением;
- для горячих насосов;
- для ответственных и непрерывных технологических линий;
- для объектов с повышенными требованиями к промышленной безопасности.
Материалы и исполнение под уровень задачи
Стандартное исполнение сосудов-бачков — из стали SS304, что обеспечивает высокую коррозионную стойкость и широкий диапазон промышленного применения. По запросу доступны исполнения из стали SS316, для особо агрессивных сред и специальных условий эксплуатации.
Конструктивно возможны:
- цельносварные исполнения;
- разъёмные конструкции;
- решения со встроенным или выносным теплообменником;
- системы со змеевиковым, прямотрубным или кожухотрубным охлаждением;
- исполнения с расширенным комплектом КИП и шкафом автоматики.
Такой подход позволяет создавать оборудование, которое соответствует не усреднённым, а фактическим условиям эксплуатации на объекте заказчика.
Контроль, сигнализация, защита
Для современных производств особенно важна не только механическая надёжность, но и прозрачность состояния оборудования. Поэтому сосуд-бачки могут оснащаться средствами визуального и дистанционного контроля, а также входить в состав систем с полной логикой сигнализации и защит.
По требованию заказчика реализуются:
- контроль уровня, давления и температуры;
- световая и звуковая сигнализация;
- передача сигналов в АСУ ТП;
- блокировки и аварийные алгоритмы;
- автоматическое переключение на резервное оборудование;
- контроль работы системы на ответственных режимах.
Это особенно важно для предприятий, где отказ системы уплотнения приводит не только к ремонту, но и к серьёзным производственным и экономическим последствиям.
Преимущество для службы эксплуатации и службы главного механика
Для технических специалистов важны не рекламные обещания, а эксплуатационный результат. Именно поэтому в центре нашего подхода — удобство обслуживания, понятная компоновка, надёжные материалы, корректно подобранная арматура и КИП, а также возможность встроить систему в действующую инфраструктуру предприятия.
В практическом смысле это даёт:
- более понятный контроль состояния уплотнения;
- снижение нагрузки на ремонтный персонал;
- меньшее количество внеплановых вмешательств;
- удобство пуско-наладки и технического обслуживания;
- более высокий уровень готовности оборудования к работе.
Преимущества сотрудничества
Мы предлагаем не просто изготовление сосуд-бачка, а комплексный инженерный продукт для промышленных предприятий, где важны точность, надёжность и ответственность поставщика.
Наши решения — это:
- ориентация на долгосрочную эксплуатацию;
- соответствие ГОСТ 32600-2013 (API 682) и требованиям проекта;
- подбор конструкции под реальные режимы работы;
- возможность расширенной комплектации и автоматизации;
- адаптация к тяжёлым и нестандартным условиям;
- готовность к интеграции в существующие системы предприятия;
- высокий уровень технологической и эксплуатационной надёжности.
Когда особенно важно использовать индивидуально спроектированное решение
Индивидуальный подбор системы обеспечения особенно необходим, если:
- насос работает с горячей средой;
- уплотнение эксплуатируется в непрерывном режиме;
- требуется барьерная жидкость под давлением;
- производство предъявляет повышенные требования к безопасности;
- оборудование работает в агрессивной или сложной химической среде;
- объект оснащён системой дистанционного контроля и автоматизации;
- останов оборудования критична для технологической цепочки.
В таких условиях типовое решение часто становится источником ограничений. Индивидуально спроектированная система, напротив, создаёт запас надёжности и эксплуатационной устойчивости.
Результат, который ценит промышленный заказчик
Промышленный B2B-заказчик выбирает сосуд-бачок не по внешнему виду и не по формальному набору опций. Ключевой критерий — способность оборудования стабильно работать в условиях реального производства, защищать уплотнение, обеспечивать контроль параметров и снижать риски для всего агрегата.
Именно поэтому премиальное решение в этой категории — это сочетание: инженерной точности, надёжных материалов, соответствия международным стандартам, гибкости комплектации, готовности к автоматизации, и ориентации на длительный ресурс в тяжёлых условиях эксплуатации.
Сосуд-бачки, рассчитанные на промышленную ответственность
Мы создаём решения для предприятий, которым нужен не компромисс, а уверенность в работе оборудования. Сосуд-бачки для систем уплотнений в нашем исполнении — это технологически выверенный продукт для тех, кто оценивает поставщика по качеству инженерии, уровню надёжности и способности решать задачи критически важного оборудования.
Если для вашего объекта важно обеспечить стабильную работу торцовых уплотнений, повысить ресурс насосного агрегата и получить систему, адаптированную под требования конкретного процесса, такое решение должно проектироваться на профессиональном уровне — с пониманием технологии, рисков и задач эксплуатации.
