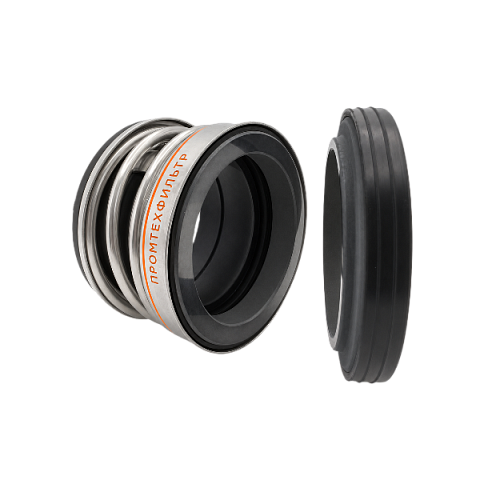

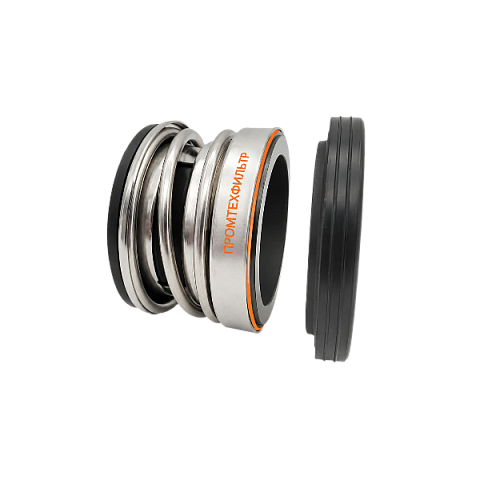

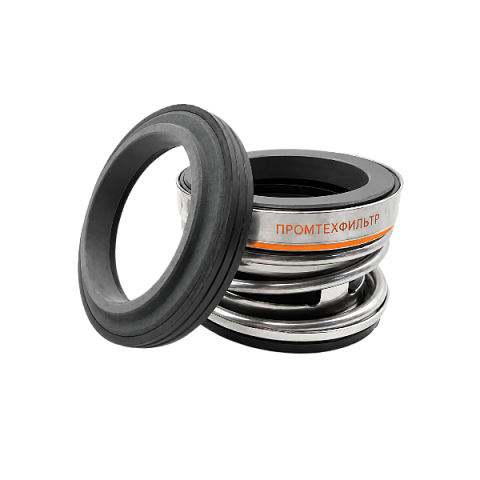

0350 104 T/SicSicV/ торцевое уплотнение

Описание

Торцевое уплотнение типа 104

Торцевое уплотнение типа 104 — это широко распространенный тип механического уплотнения вала, используемый в различных видах насосного оборудования. Оно относится к категории компактных и надежных уплотнений, предназначенных для герметизации вращающихся валов и предотвращения утечки рабочей жидкости.

Материалы исполнения

Уплотнения типа 104 доступны в различных вариантах исполнения, что позволяет подобрать оптимальное решение под конкретную рабочую среду, температурный режим и эксплуатационные нагрузки.

Пары трения (вращающееся / неподвижное кольцо):

• CAR/CER (графит / керамика): стандартное решение для воды и неагрессивных сред;
• TC/TC (карбид вольфрама): подходит для повышенных нагрузок и абразивных сред;
• SiC/SiC (карбид кремния): отличается высокой твердостью и химической стойкостью;
• SiC/графит, TC/графит: комбинированные варианты для различных условий смазки и эксплуатации.

Эластомеры (резиновые кольца):

• NBR (нитрил): применяется для минеральных масел и воды при температурах до +100°C;
• EPDM (этилен-пропилен): используется для горячей воды, пара и тормозных жидкостей;
• FKM / Viton (фторкаучук): подходит для агрессивных сред, кислот и нефтепродуктов при повышенных температурах.

Металлические детали — пружина, втулка и другие элементы конструкции — обычно изготавливаются из нержавеющей стали марок 304, 316 или 316L, что обеспечивает хорошую коррозионную стойкость и длительный срок службы.

Области применения

Благодаря своей универсальности, торцевые уплотнения типа 104 широко используются в насосах для перекачки различных сред и успешно применяются в оборудовании, работающем в стандартных и умеренно сложных условиях.

Типы насосов:

• центробежные;
• химические;
• винтовые;
• канализационные;
• скважинные.

Отрасли промышленности:

• водоподготовка;
• химическая промышленность;
• нефтеперерабатывающая отрасль;
• целлюлозно-бумажное производство;
• пищевая промышленность.

Рабочие среды: вода, масла, органические растворители, а также слабые растворы кислот и щелочей.

Правильно подобранное торцевое уплотнение типа 104 обеспечивает стабильную герметизацию, снижает риск протечек, уменьшает износ оборудования и способствует надежной работе насосного агрегата в течение длительного времени.

Преимущества применения:

• простая и надежная конструкция;
• удобство монтажа и замены;
• стабильная работа при длительной эксплуатации;
• совместимость с широким спектром рабочих сред;
• снижение затрат на техническое обслуживание оборудования.

Рекомендации по выбору:

При подборе торцевого уплотнения типа 104 важно учитывать диаметр вала, параметры давления и температуры, характеристики перекачиваемой среды, а также режим работы насосного оборудования. Для достижения максимальной эффективности рекомендуется выбирать материалы пар трения и эластомеров в соответствии с условиями эксплуатации.
