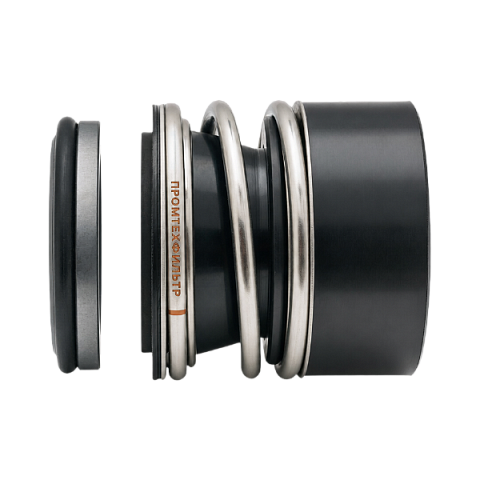

0300 MG13 T/SicSicV/G60 торцевое уплотнение

Сравнить

Артикул УТ-00000745

В наличии

Характеристики

Диаметр

Тип седла

G60

Материал сильфона

Вайтон

Пара трения

Карбид кремния-карбид кремния

6 283 ₽

Доставка и оплата

Самовывоз

Сегодня

Доставка экспресс-почтой/ТК

В день получения
оплаты

Оплата

Безналичный расчет. 100% предоплата по счету

Описание

Характеристики

Размеры

Документы

Описание

эталонное одинарное механическое уплотнение с резиновым сильфоном, широко применяемое в центробежных насосах и другом вращающемся оборудовании. Модель полностью соответствует международным стандартам DIN 24960 и EN 12756, что гарантирует простую замену устаревших уплотнений и совместимость с большинством насосов европейского и мирового производства.

Основные технические характеристики

Диаметр вала: 10–100 мм (ходовые типоразмеры в наличии)
Максимальное давление: до 16 бар (в зависимости от модификации)
Температура среды: от -30°C до +140°C (до +200°C с эластомером FKM/Viton)
Максимальная окружная скорость: 10 м/с

Материалы и исполнения

Уплотнение предлагается в различных комбинациях материалов, что позволяет подобрать оптимальное решение под конкретную среду:

Пары трения: графит / карбид кремния (SiC), карбид кремния / карбид кремния (SiC/SiC), под заказ – карбид вольфрама.
Эластомеры (сильфон и кольца): NBR (маслобензостойкая резина), EPDM (горячая вода, пар, щелочи), FKM/Viton (агрессивные химикаты, высокие температуры), HNBR (повышенная износостойкость).
Металлические детали: нержавеющая сталь AISI 316L (стандарт), возможно исполнение из Hastelloy.

Преимущества

Компактность и простота монтажа – не требует специального инструмента, малый наружный диаметр опоры сильфона упрощает установку.
Универсальность – нечувствительно к направлению вращения вала.
Высокая надежность – резиновый сильфон компенсирует осевые перемещения и вибрации вала без дополнительных пружин.
Широкий выбор материалов – позволяет работать с большинством сред: от воды и масел до слабых кислот и щелочей.

Области применения

Уплотнение eMG13 идеально подходит для насосов в следующих отраслях:

Химическая и нефтехимическая промышленность
Пищевая промышленность и производство напитков
Водоснабжение и водоотведение (в т.ч. сточные воды)
Целлюлозно-бумажная промышленность
Энергетика и судостроение

Взаимозаменяемость

Благодаря стандартным монтажным размерам, уплотнение полностью заменяет аналоги других производителей:

John Crane Type 2100
Flowserve RO
AESSEAL B012 / B013
Chesterton 155
Vulcan 191 / 192 / 193
Другие модели серии MG (MG1, MG12)

Важные рекомендации

Не предназначено для работы «всухую» – эксплуатация без перекачиваемой среды не допускается.
Для сред с высоким содержанием абразива или для работы в вакууме необходима дополнительная консультация с производителем.

Характеристики

Диаметр

30
Тип седла

G60
Материал сильфона

Вайтон
Пара трения

Карбид кремния-карбид кремния
Марка насоса

Grundfos, ALFA-LAVAL, Брестмаш, Calpeda, Ebara, ЭНА, ESPA, Hydro-vacuum, INOXPA, Катайский насосный завод, Kolmeks, Ливгидромаш, LOWARA, Молмаш, Packo, Pedrollo, Пищмашсервис, Промприбор, Взлет, WILO

Размеры

MG1	MG12	MG13	G20	d1	d3	D1	D2	D3	L1	L2	L3	L4
14.7	26	33.5	25.5	10	22	21	19.2	24.6	6.5	6.5	9	10
15.2	26	33.5	25.5	12	24.5	23	21.6	27.8	6.5	5.5	9	10
17.2	28.5	33.5	25.5	14	28	25	24.6	30.95	6.5	5.5	10.5	10
17.2	28.5	33.5	25.5	15	28	27	24.6	30.95	6.5	6.5	10.5	10
17.2	28.5	33.5	25.5	16	28	27	28	30.95	6.5	7.5	10.5	10
19.7	30.1	37.7	25.5	18	31.5	33	30	34.15	7.5	8	10.5	11.4
21.7	30.1	37.7	25.5	19	36.5	35	35	34.15	7.5	7.5	10.5	11.4
21.7	30.1	37.7	25.5	20	36.5	35	35	35.7	7.5	7.5	10.5	11.4
21.7	30.1	37.7	25.5	22	36.5	37	35	37.3	7.5	7.5	10.5	11.4
22.7	32.7	42.7	25.5	24	42	39	38	40.5	7.5	7.5	10.5	11.4
23.2	32.7	42.7	25.5	25	42	40	38	40.5	7.5	7.5	10.5	11.4
26.7	35.2	42.7	33.5	28	48.5	43	42	46.65	7.5	9	12	11.4
26.7	35.2	42.7	33.5	30	48.5	45	45	50.8	7.5	10.5	12	11.4
27.7	35.2	47.7	33.5	32	53	48	48	50.8	7.5	10.5	12	11.4
27.7	35.2	47.7	33.5	33	53	48	50	54	7.5	11	12	11.4
28.7	35.2	47.7	33.5	35	56.5	50	52	54	7.5	11	12	11.4
30.2	36.2	46.2	33.5	38	58.5	56	55	57.15	9	10.5	12	14
30.2	36.2	46.2	33.5	40	61.5	58	58	60.35	9	10.8	12	14
30.2	36.2	51.2	41.5	42	65	61	62	63.5	9	12	12	14
30.2	36.2	51.2	41.5	43	65	61	62	63.5	9	12	12	14
30.2	36.2	51.2	41.5	45	67.5	63	64	63.5	9	11.5	12	14
30.7	36.2	51.2	41.5	48	70	66	68.4	66.7	9	11.5	12	14
30.7	38.2	50.7	41.5	50	73.5	70	69.3	69.85	9.5	11.5	13.5	15
33.2	36.7	59.2	41.5	53	78	73	72.3	73.05	11	12.5	13.5	15
33.2	36.7	59.2	41.5	55	80.5	75	75.4	76.2	11	13.5	13.5	15
37.2	41.7	59.2	41.5	58	85	78	78.4	79.4	11	13.5	13.5	15
38.2	41.7	59.2	41.5	60	88	80	80.4	79.4	11	13.5	13.5	15
40.2	41.7	69.2	49.5	65	93	85	85.4	92.1	11	13.16	15
40.2	41.3	69	49.5	68	96	90	91.5	95.25	11.5	13.7	16	18
40.2	49	69	49.5	70	99	92	92	95.25	11.5	13	16	18
40.2	49	69	52.5	75	106.5	97	99	101.6	11.5	14	16	18
40.2	48.2	78.2	56.5	80	111.5	105	104	114.3	12	15	20	18.3
41.2	46.2	76.2	56.5	85	119.5	110	109	117.5	14	15	20	18.3
45.2	51.2	76.2	59.5	90	126.5	115	114	123.85	14	15	20	18.3
46.2	51.2	76.2	59.5	95	131.5	120	120.3	127	14	16	20	17.3
47.2	51.2	76.2	62.5	100	136.5	125	123.3	133.35	14	16	20	17.3

Документы

MG1.pdf

Вариации по характеристикам

Выбор характеристик

Наименование

Диаметр

Тип седла

G60

G606

Материал сильфона

Вайтон

Нитрил

Тефлон

Этиленпропилен

Пара трения

графит-карбид кремния

Карбид кремния-карбид кремния

Цена

0300 MG13 T/SicSicV/G6 торцевое уплотнение

Диаметр

Тип седла

Материал сильфона

Вайтон

Пара трения

Карбид кремния-карбид кремния

6 710 ₽
