Торцевое уплотнение типа CD-LK для насосов Grundfos

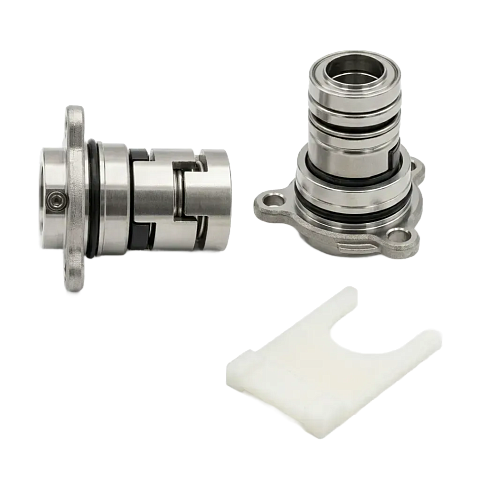

Картриджное (патронное) торцевое уплотнение типа CD-LK с осевым сильфоном и одной центральной пружиной для насосов Grundfos серий CR, CRI, CRN, NB, NK, NBE, LM, LP и других. Максимальное рабочее давление 3,0 МПа (30 бар), температура жидкости от −15 до +70 °C в стандартном исполнении C и до +120 °C в исполнении R. Подбираем исполнение по модели насоса и параметрам рабочей среды.
Что мы предлагаем
Компания «Промтехфильтр» поставляет торцевые уплотнения типа CD-LK для насосов Grundfos — оригинальные картриджные исполнения и качественные аналоги. Мы подбираем уплотнение по модели и типоразмеру насоса, артикулу запасной части или маркировке старого уплотнения, а также согласуем материалы и исполнение под конкретную рабочую среду.
Уплотнения типа CD-LK
Картриджные уплотнения с осевым сильфоном и одной центральной пружиной.
Картриджное исполнение
Ремкомплекты
Комплекты для замены уплотнения по каталожному номеру Grundfos.
Каталожные номера
Пары трения SiC
Кольца из карбида кремния для абразивных и агрессивных сред.
SiC / графит
Совместимые аналоги
Подбор взаимозаменяемых уплотнений ведущих производителей.
Взаимозаменяемость
Как мы работаем с запросом
Определяем модель и серию насоса Grundfos, уточняем позицию уплотнения.
Учитываем состав среды, температуру, давление и частоту вращения вала.
Подбираем материалы: пару трения SiC или графит, эластомер EPDM или FPM.
Сверяем посадочные размеры, тип сильфона и исполнение картриджа.
Согласуем исполнение, количество и сроки поставки до оформления заказа.
Ключевые параметры
3,0 МПа
максимальное давление (30 бар)
−15…+70 °C
исполнение C (стандартное)
−15…+120 °C
исполнение R (высокие температуры)
12, 16, 22 мм
типовые диаметры валов
Назначение
Торцевое уплотнение типа CD-LK предназначено для герметизации вращающегося вала насосов Grundfos. Это картриджное (патронное) уплотнение с осевым сильфоном и одной центральной пружиной. Оно образует барьер между рабочей полостью насоса и атмосферой, предотвращая утечку перекачиваемой жидкости вдоль вала. Уплотнение применяется в насосах для водоснабжения, повышения давления, циркуляции теплоносителя и перекачивания технологических жидкостей, где требуется стабильная герметичность при длительной эксплуатации.
Маркировка CD-LK — внутреннее обозначение Grundfos для определённых серий насосов. Чтобы точно определить применимость уплотнения, сообщите модель и типоразмер вашего насоса — инженер проверит соответствие по каталогу запасных частей и сверит посадочные размеры.

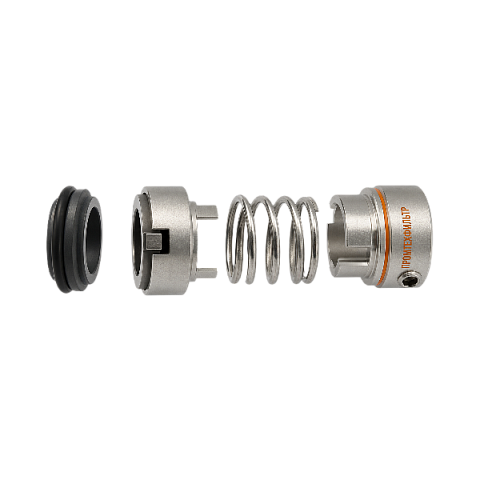

Конструкция уплотнения
Торцевое уплотнение типа CD-LK — это картриджное (патронное) уплотнение с осевым сильфоном. В конструкции используется одна центральная цилиндрическая витая пружина, расположенная по оси вала. Ниже представлена схема в виде осевого разреза. Наведите курсор на элементы, чтобы увидеть описание:
1Пружина — одна центральная цилиндрическая витая пружина, обеспечивает равномерное прижатие пары трения.
2Сильфон — осевой сильфон из эластомера, компенсирует осевые перемещения вала и передаёт крутящий момент.
3Подвижное кольцо — вращающаяся часть пары трения.
4Седло — неподвижная часть пары трения, закрепляется в корпусе насоса.
5O-ринги — вторичные уплотнения, герметизация по валу и корпусу.
Особенности конструкции CD-LK
Одна центральная пружина
Характерная особенность уплотнений типа CD-LK: одна пружина обеспечивает равномерное прижатие пары трения и упрощает конструкцию по сравнению с многопружинными вариантами.
Цилиндрическая витая пружина
Чаще всего используется цилиндрическая витая пружина, расположенная по оси вала. Такое решение стабильно работает при длительной эксплуатации.
Осевой сильфон
Сильфон обычно выполняется из эластомера (например, Viton). Он компенсирует осевые перемещения вала и берёт на себя часть функции передачи крутящего момента.
Ключевые преимущества
Картриджное исполнение
Готовый узел устанавливается на вал целиком — это упрощает монтаж и снижает риск ошибок при установке по сравнению с наборными уплотнениями.
Стабильная герметичность
Одна центральная пружина обеспечивает равномерный прижим пары трения, предотвращая утечку перекачиваемой жидкости вдоль вала.
Износостойкие материалы
Пары трения из карбида кремния или графита выдерживают длительную эксплуатацию и устойчивы к износу.
Подбор под среду
Эластомер EPDM для воды и гликолей или FPM (Viton) для высоких температур и химически активных сред.
Коррозионная стойкость
Металлические детали из нержавеющей стали подходят для работы в воде и технологических жидкостях.
Оригинал и аналоги
Поставляем как оригинальные исполнения Grundfos, так и качественные взаимозаменяемые аналоги ведущих производителей.
Совместимые серии насосов Grundfos
Уплотнение типа CD-LK применяется в нескольких сериях насосов Grundfos. Для линейки CR уплотнение разрабатывалось как стандартное решение. Применимость к конкретной модели зависит от типоразмера и модификации.
Серии насосов Grundfos, в которых применяется уплотнение CD-LK
Серия насосов
Тип насоса
Применение
CR, CRI, CRN
Вертикальные многоступенчатые
Системы водоснабжения и повышения давления. Для линейки CR уплотнение CD-LK разрабатывалось как стандартное решение.
NB, NK, NBE
Консольные
Перекачивание чистой или слабозагрязнённой воды.
LM, LP
In-line (встраиваемые в трубопровод)
Монтаж непосредственно в трубопровод. В некоторых модификациях этих серий также применяется CD-LK.
CHI, AP, UMT/UPT
Различные
В отдельных моделях этих серий данное уплотнение также встречается.
Важно не только величина вала. Ещё нужно учитывать посадочные размеры, тип сильфона и исполнение (патронное/картриджное) — они могут отличаться даже при одинаковом диаметре вала. Перед установкой всегда сверяйте параметры с паспортом конкретной модели Grundfos.
Как подобрать уплотнение CD-LK
Чтобы избежать ошибки при подборе, мы рекомендуем ориентироваться не только на маркировку, но и на модель насоса. Процесс подбора:
1
Сообщите модель насоса
Серия и типоразмер Grundfos — основной критерий для определения позиции уплотнения в каталоге.
2
Укажите маркировку или артикул
Если на старом уплотнении есть маркировка или известен каталожный номер Grundfos — передайте их для точной сверки.
3
Опишите рабочую среду
Состав жидкости, температура и давление помогают выбрать пару трения, материал сильфона и эластомера.
4
Получите подтверждение
Инженер сверит исполнение с оригиналом, проверит посадочные размеры и подтвердит совместимость до оформления заказа.
Даже при одинаковом диаметре вала (12, 16 или 22 мм) могут отличаться: исполнение сильфона (материал и геометрия) — под разные температуры и среды; крепление неподвижного кольца в корпусе — посадочные размеры и фиксаторы; вторичные уплотнения (O-ринги) — по материалу под конкретную перекачиваемую среду. Если вы не уверены в маркировке, достаточно прислать модель насоса и, при возможности, фото старого уплотнения.
Технические характеристики
Ниже приведены типовые параметры торцевого уплотнения CD-LK. При выборе исполнения учитывайте не только характеристики уплотнения, но и ограничения из паспорта конкретного насоса.
Технические характеристики торцевого уплотнения CD-LK
Параметр
Значение
Примечание
Тип уплотнения
Картриджное (патронное) с осевым сильфоном
одна центральная пружина
Максимальное рабочее давление
3,0 МПа (30 бар)
предельное значение
Температура жидкости, исполнение C
−15…+70 °C
стандартное исполнение
Температура жидкости, исполнение R
−15…+120 °C
для высоких температур
Температура окружающей среды
до +40 °C
температура в помещении
Диаметры валов
12, 16, 22 мм
зависит от модификации
Материал пары трения
Карбид кремния (SiC) или графит
зависит от среды
Эластомер
EPDM или FPM (Viton)
по температуре и среде
Даже если давление и температура в системе укладываются в указанные рамки, на уплотнение влияют и другие факторы: скорость вращения вала, вязкость жидкости, наличие абразивных частиц. Всё это может сократить срок службы. Иногда в документации к насосу указывают более жёсткие ограничения, чем у самого уплотнения, — приоритет у данных из паспорта насоса. Если вы планируете работать на пределе (близко к 30 бар или к +120 °C), рекомендуем проконсультироваться с техподдержкой Grundfos для проверки совместимости всей сборки.
Совместимость и аналоги
При необходимости замены мы подбираем совместимые исполнения торцевых уплотнений, соответствующие присоединительным размерам узла насосов Grundfos. Возможна поставка:
оригинальных уплотнений Grundfos по каталожному номеру;
качественных аналогов ведущих производителей торцевых уплотнений;
исполнений с альтернативными материалами под конкретную среду.
При подборе аналога мы сверяем габаритные и присоединительные размеры, тип и материал сильфона, материалы пары трения и эластомеров, а также рабочий режим — замена выполняется без доработки узла. Финальную совместимость подтверждает модель насоса, поэтому перед установкой всегда сверяйте параметры с паспортом конкретной модели Grundfos.
Отзывы клиентов
Средняя оценка 4,8 из 5 на основе 31 отзыва о поставках уплотнений для насосов Grundfos.
Подбирали уплотнение CD-LK по модели насоса CR — менеджер быстро определил нужное исполнение. Установили, работает без замечаний.
СПСергей П.
Закупаем уплотнения для обслуживания насосного парка. Нравится, что помогают с подбором и согласуют материалы под нашу среду.
ТЭООО «ТеплоЭнергоСервис»
Нужно было срочно заменить уплотнение на насосе NK. Оформили и отгрузили быстро, качество соответствует.
ИДИрина Д.
Как заказать уплотнение типа CD-LK
Мы подбираем уплотнение под конкретный насос и рабочую среду: проверяем совместимость по модели, сверяем посадочные размеры и тип сильфона, согласуем материалы и сроки до оформления заказа.
1
Укажите модель насоса
Серия и типоразмер Grundfos — по ним определим позицию уплотнения в каталоге запасных частей.
2
Передайте маркировку или артикул
Если известен каталожный номер Grundfos или маркировка на уплотнении — это ускорит и уточнит подбор.
3
Опишите среду и режим
Состав жидкости, температура и давление нужны для выбора пары трения, сильфона и эластомера.
4
Получите предложение
Подтвердим совместимость, сроки и стоимость и подготовим коммерческое предложение.
Закажите торцевое уплотнение типа CD-LK уже сегодня — и обеспечьте стабильную герметизацию вала без внеплановых простоев. Для запроса коммерческого предложения или технической консультации свяжитесь с нами по телефону или заполните форму обратной связи на сайте.
CD-LK — это картриджное (патронное) уплотнение с осевым сильфоном. В конструкции используется одна центральная цилиндрическая витая пружина, расположенная по оси вала. Осевой сильфон из эластомера компенсирует осевые перемещения вала и передаёт крутящий момент.
Для каких насосов Grundfos подходит CD-LK?
Уплотнение применяется в сериях CR, CRI, CRN (вертикальные многоступенчатые), NB, NK, NBE (консольные), LM, LP (in-line), а также в отдельных моделях CHI, AP, UMT/UPT. Для линейки CR уплотнение CD-LK разрабатывалось как стандартное решение.
Какие есть исполнения по температуре?
Стандартное исполнение C работает при температуре жидкости от −15 до +70 °C. Для более высоких температур предусмотрено исполнение R — от −15 до +120 °C. Температура окружающей среды не должна превышать +40 °C.
Как подобрать уплотнение CD-LK?
Подбор ведётся по модели и типоразмеру насоса Grundfos. Важно учитывать не только диаметр вала (12, 16 или 22 мм), но и посадочные размеры, тип сильфона и исполнение картриджа — они могут отличаться даже при одинаковом диаметре вала.
Какое максимальное давление выдерживает CD-LK?
Максимальное рабочее давление — 3,0 МПа (30 бар). При работе на пределе, близко к 30 бар или +120 °C, рекомендуется проконсультироваться с техподдержкой Grundfos для проверки совместимости всей сборки.
Можно ли заменить CD-LK аналогом другого производителя?
Да, при совпадении присоединительных размеров, типа сильфона и рабочих параметров возможна замена на совместимый аналог. Подбор выполняется по модели насоса с проверкой посадки.
