Центробежный насос: устройство, принципы работы, способы увеличения срока службы

Центробежный насос — устройство для транспортировки жидкой рабочей среды под давлением, который отличается надежностью, производительностью и простой обслуживания. Покупают оборудование строительные фирмы, предприятия теплоэнергетики, химической и пищевой промышленности. Установки используют в сельском хозяйстве, системах отопления и охлаждения.

Агрегаты отвечают потребностям предприятий, которым важно купить средства производства по доступной цене, обеспечить стабильное водоснабжение, точную подачу рабочей среды при минимальных эксплуатационных расходах.

Изучите устройство, принцип действия и основные факторы, влияющие на работу оборудования.

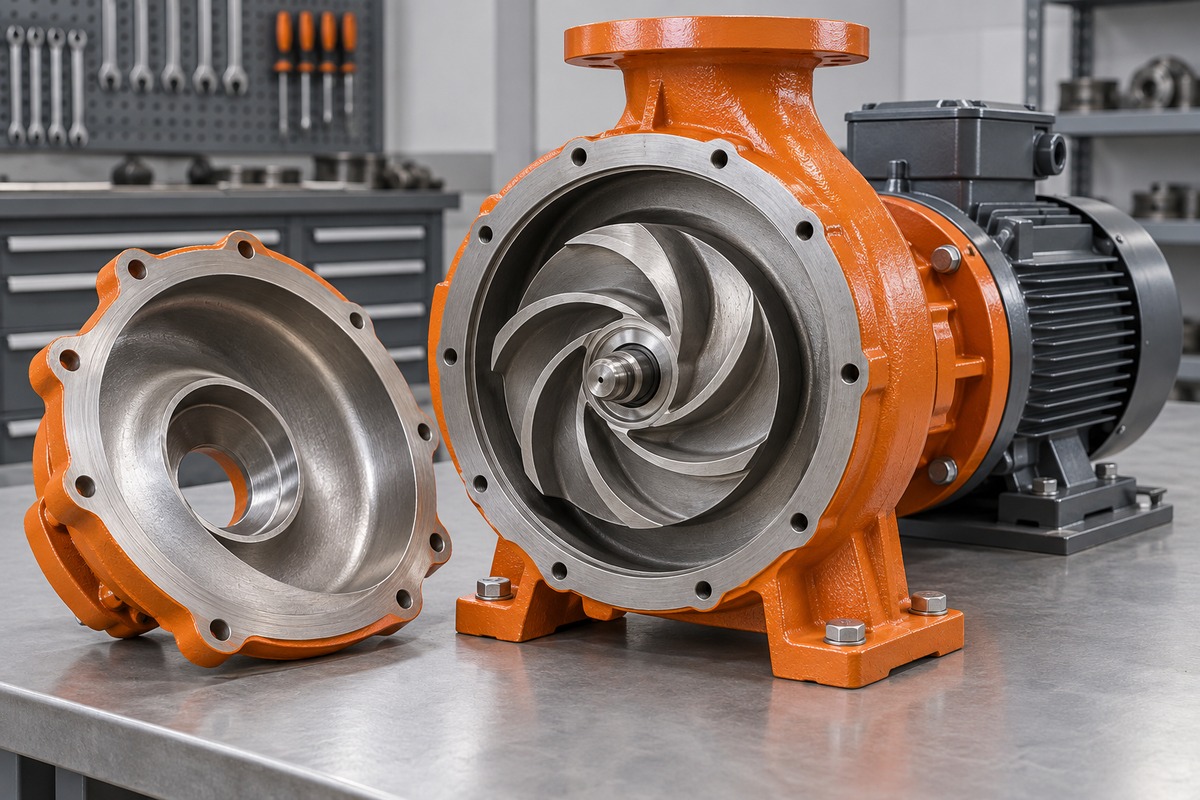

Компоненты центробежного насоса

Независимо от назначения, простота конструкции — основное преимущество нагнетательных агрегатов, которое влияет на надежность, ремонтопригодность, стоимость покупки и обслуживания. Центробежные насосы классифицируют по конструкции, способу монтажа, принципу работы. Обязательными компонентами всех устройств является корпус (типа «улитка»), рабочее колесо, вал, система уплотнений, входной и выходной патрубки.

Корпус — прочная оболочка, которая защищает внутренние конструкции от внешнего воздействия. Форма «улитка» способствует снижению давления по мере удаления от центра. К корпусу прикреплена кольцеобразная камера или система лопаток — диффузор. Устройство участвует в преобразовании кинетической энергии в давление: направляет поток жидкости по спирали: от центра к стенкам.

Кожух надежен и долговечен даже в агрессивной среде: изготавливается из чугуна, нержавеющей стали или специальных сплавов. Прочная оболочка обладает повышенной стойкостью к износу. Собственник центробежного устройства экономит на покупке запчастей и ремонте.

Полезную работу выполняет колесо, насаженное на вал. Совместно с диффузором крыльчатка преобразует энергию вращения в гидродинамическую энергию жидкости. Эффективность работы зависит от формы и размеров лопаток колеса. Материал крыльчатки влияет на долговечность конструкции. Конкретный срок службы определяется характеристиками жидкости: степенью агрессивности, вязкостью, загрязненностью и наличием абразивов.

Приводной вал ротора соединяет рабочее колесо с приводом электродвигателем и передает крутящий момент. Надежность работы центробежного насоса зависит от точности балансировки и правильного выбора уплотнений. Подшипники обеспечивают плавное вращение рабочих частей.

Уплотнения вала предотвращают утечку и загрязнение жидкости посторонними частицами извне. В старых моделях нагнетательного оборудования используются сальниковые набивки. Современные агрегаты снабжают более надежными торцевыми уплотнениями, как вариант, комбинируют устройства: сальниковые, манжетные и механические.

Всасывающий и нагнетательный патрубки — каналы для транспортировки перекачиваемой жидкости в насос и отвода среды под давлением. В комплектацию некоторых моделей входят фильтры, обратные клапаны и вакуумметры.

Центробежный насос — принцип действия

Работа установки основана на первом законе Ньютона: физическое тело движется по прямой линии, если не испытывает воздействия иных сил. В противном случае объект отклоняется от прямого направления. Вывод: для закручивания потока воды в спираль необходимо воздействие внешних усилий. Применительно к насосу, энергию вырабатывает двигатель, направление движения задает ротор и диффузор.

При включении электромотора начальное движение передается валу, далее — колесу с изогнутыми лопатками. Во всасывающем патрубке образуется зона низкого давления, поток воды втягивается внутрь. Между лопатками возникает центробежная сила, отбрасывающая жидкость от центра к периферии камеры. Далее усилие (в виде избыточного давления) выталкивает рабочую среду в напорный трубопровод. При сбрасывании давления в центре колеса возникает зона разрежения, процесс повторяется: жидкость засасывается снова.

Центробежные насосы устойчивы к кавитации. При правильном выборе модели внутри не образуются пузырьки. КПД установки выше, чем у других типов нагнетательных устройств.

Конструкция агрегата не предусматривает дополнительных деталей (клапанов, поршней), которые из-за инерционности частично поглощают энергию, нагреваются и изнашиваются.

Факторы влияния на работу центробежного насоса

Знание принципа работы оборудования дает понимание, какие параметры непосредственно влияют на производительность и срок службы. Рекомендации помогают избежать ошибок при покупке, монтаже и эксплуатации модели. Инвестиции в оборудование приносят предприятию прибыль.

При покупке важно учитывать факторы во взаимосвязи. Речь идет о характеристиках центробежного насоса, системы и среды, а также условиях работы: высоте всасывания и напора, режиме (постоянная или прерывистая подача воды). Присутствие воздуха в системе вызывает кавитацию, поэтому обязательно учитывают этот фактор.

Основные параметры нагнетательного устройства: частота вращения вала, диаметр крыльчатки, качество сборки и материалов (рабочего колеса, уплотнения вала, корпуса).

Важные параметры системы, которые влияют на движение потока жидкости: количество фитингов, длина и диаметр трубопроводов, давление. Чтобы нивелировать внешние факторы, покупают насос большей или меньшей мощности.

Производительность и срок службы центробежного оборудования зависит от вязкости, температуры, наличия абразивов и химической агрессивности рабочей жидкости.

Выгоды покупки центробежного насоса в компании ООО «Промтехфильтр»?

Преимущества центробежного насоса: прямолинейное перекачивание рабочей среды без возвратно-поступательных движений, ускорение потока (у нормальных агрегатов параметр достигает 8,0-850 м³/ч, высокооборотных — 38-1000 м³/ч), работа с разными жидкостями (водой, маслом, агрессивными средами), плавность и минимальная вибрация.

Компания ООО «Промтехфильтр» предлагает сертифицированные насосы и торцевые уплотнения отечественных производителей с гарантией и технической поддержкой. Наши специалисты подберут оборудование под ваши задачи — с учетом среды, условий эксплуатации и бюджета. Чтобы по выгодной цене купить центробежный насос и комплектующие, звоните по телефону +7 (495) 108-14-10!
