Как правильно выбрать торцевые уплотнения для насосного оборудования?

Торцевое уплотнение — механизм для обеспечения герметичности корпуса насосного оборудования. Устройство предотвращает протечки рабочей среды (пара, жидкости, газа) механическим способом.

Основное правило выбора торцевого уплотнения — соответствие требованиям технологического процесса. Имеет значение физико-химические свойства среды, давление и температура. Объем потерь зависит от правильного выбора конструкции и качества монтажа. Негативные факторы влияния: наличие частиц грязи на поверхности деталей, заводской брак (несоответствие нормативной документации по степени шероховатости и размерам), физический износ механизма уплотнения.

Монтаж устройств поручают людям, которые имеют знания и опыт работы с устройствами для предотвращения утечек. Профессионал знает, как правильно зафиксировать крепеж и установить прижимные детали, которые могут вращаться вместе с валом или оставаться неподвижными.

От каких факторов зависят объем потерь?

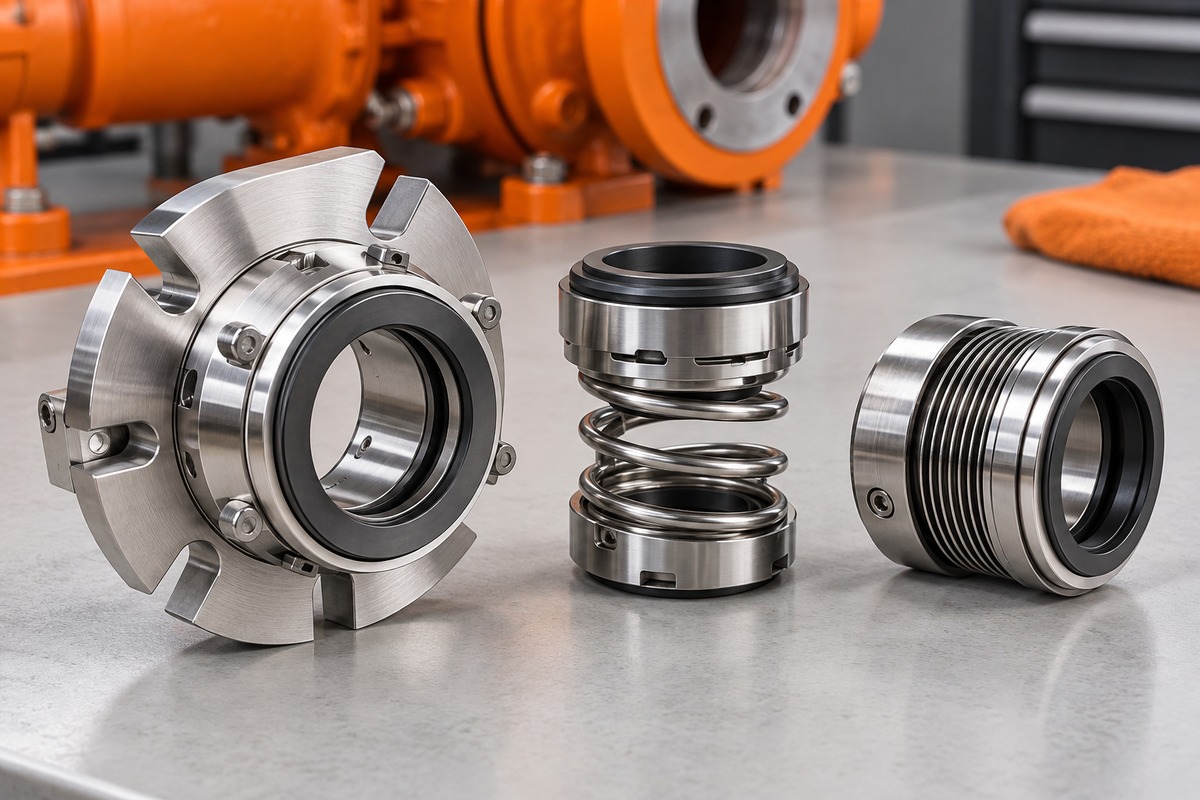

В простых торцевых уплотнениях используется одна мощная пружина. Преимущество изделий заключается в низкой цене и ускоренном обслуживании. Когда пружина выходит из строя, оборудование останавливается. Чтобы ускорить ремонт, специалисты ООО «ПРОМТЕХФИЛЬТР» рекомендуют выбирать конструкции, где стальную спираль фиксируют со стороны атмосферы.

Сложные торцевые уплотнения комплектуют центральной и периферийными пружинами (последние не участвуют во вращении). Многопружинные устройства без сильфонов выходят из строя постепенно. О величине износа механизма судят по увеличению объема протечек. Время до аварийной остановки насоса зависит от загрязненности среды, конструкции и материала уплотнительного кольца.

Третий тип — сильфонные торцевые устройства. Упругая оболочка передает крутящий момент с вала рабочего колеса уплотнительному кольцу. Отдельные механизмы снабжают центральной пружиной, которая улучшает прилегание эластомерных колец. Это техническое решение обеспечивает лучшее соотношение цены и качества, поэтому используется при работе общепромышленных насосов.

В конструкции с металлическим сильфоном центральная пружина не входит. Стальной сильфон выполняет два действия одновременно: прижимает вращающееся кольцо к неподвижному элементу и передает крутящий момент.

В последнее время становятся популярными картриджные устройства, где все детали конструкции находятся в одном корпусе. При ремонте непригодный уплотнитель вынимают и устанавливают новый картридж.

Механические уплотнения требовательны к соблюдению соосности пар трения и всех вращающихся частей оборудования. При настройке обязательно проверяют величину осевого и радиального биения рабочего колеса.

Как выбрать торцевое уплотнение с учетом параметров рабочей среды?

Механизмы применяют в разных сферах деятельности, поэтому устройства отличаются конструкций, материалами, требования к чистоте и герметичности процесса. Промышленные насосы работают с водой, техническими и пищевыми маслами, продуктами питания: молоком, питьевой водой.

В перечень агрессивных сред входят кислоты, щелочи, растворы солей и другие продукты переработки нефтегазовой и химической промышленности. Торцевые уплотнения участвуют в перекачивании веществ:

• сильно загрязненных жидкостей: с включениями песка и других абразивных частиц;
• отходов производства, в том числе, измельченной бумажной массы;
• стоков и органики: фекалий, грунтовых вод.

На работу устройства для предотвращения утечек жидкости влияет давление в системе и характеристики рабочей среды: состав, температура, химическая активность, стоимость.

При выборе торцевых уплотнений учитывают условия работы: под высоким или низким давлением, с нагретой рабочей средой или жидкостями при температуре окружающей среды. При покупке важно задать вопрос, как отреагирует уплотнение на резкое изменение параметра, например, перепад давления.

Объем потерь играет решающее значение при перекачке дорогостоящих жидкостей: алкоголя, медицинских препаратов (инъекций), парфюмерной продукции (ароматических масел, духов). Все перечисленные факторы учитывают при выборе торцевых уплотнений.

Специалисты ООО «ПРОМТЕХФИЛЬТР» предлагают сотрудничество юридическим и физическим лицам. Компания организует поставки качественных насосов («Calpeda» и «Cometta»), муфт и сильфонных конструкций. Консультант выяснит ваши потребности и подберет лучшие торцевые уплотнения.
