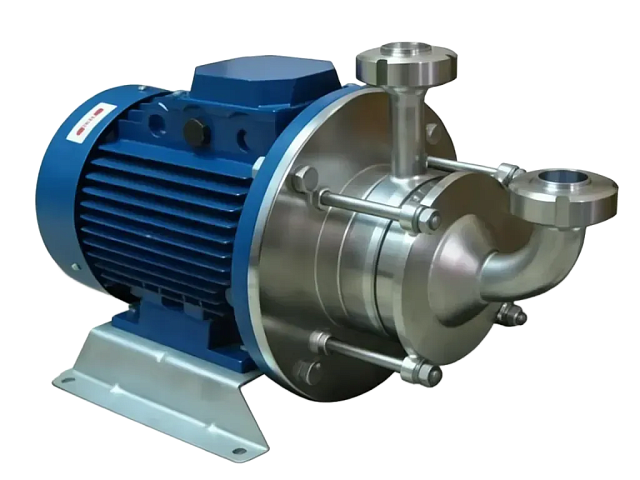

Вихревой самовсасывающий насос ВКс

Характеристики

• Область промышленности

  водоканалы, гок / металлургия, жкх / ук / жэк / тсж, институты / санатории, котельные, макаронные фабрики, маслозаводы, молочные заводы/хладокомбинаты, мясокомбинаты, насосы повышения давления, нефтяная промышленность, пивоваренные заводы, производство безалкогольных напитков, производство бытовой химии/косметики, производство соков / консервов, производство удобрений, рыбокомбинаты, сахарные заводы, спиртзаводы и лвз, строительные компании, тэц / грэс, фармацевтические компании, фермерские хозяйства/птицефабрики, химические заводы, хлебозаводы / кондитерские предприятия, цбк / бумажные комбинаты

• Конструкция рабочего колеса

  Насосы с вихревым рабочим колесом

• Количество рабочих колес

  Одноступенчатые насосы

• Погруженность под уровень

  поверхностные самовсасывающие насосы

• Расположение оси вращения

  горизонтальное

• Подача

  1 …30 м3/ч

• Напор

  2 … 25 метров

• Температура жидкости

  -15°С ... +130°С (исполнение -50 °С до +180 °С)

• Плотность

  До 1.8 г/см3

• Вязкость

  до 800 сСт

• Включения

  до 0,1% размером до 0,2 мм

• Макс. давление в корпусе

  До 10 кгс/см2

• Область применения

  Подъем и перекачивание воды, молока, пива, вина, спирта, сока, подсолнечного масла, моющих средств и дезинфицирующих растворов (2-3% кислот и щелочей) и т. д., а также газосодержащих жидкостей. Откачивания из авто- и железнодорожных цистерн нефтепродуктов, растворителей или кислот. Работа под вакуумом.

• Преимущества насоса

  • самовсасывание - возможность откачивания воздуха из всасывающего трубопровода, а затем уже и жидкости;
  По сравнению с центробежными самовсасывающими насосами, вихревые насосы отличают большей скоростью самовсасывания или скорости откачки воздуха. Наиболее оптимальны при зачистке остатков жидкостей из цистерн, емкостей, бочек, резервуаров, когда необходимо перекачивать газожидкостную смесь;
  • малогабаритность;
  • 3. Менее чувствительны к вязкости жидкости. Могут откачивать жидкости с вязкостью до 800 сСт. возможность откачивания жидкостей с вязкостью до 800 сСт;
  • проточная часть насоса выполнена из нержавеющей стали Х18Н10 (AISI 304) или AISI 316;
  • применение торцовых уплотнений фирмы “Джон Крейн” (Англия) в соответствии с перекачиваемой жидкость, ее температурой, условиями эксплуатации;
  • отечественные электродвигатели российских электрозаводов;
  • сертификат ТР ТС 010 или 012;
  • Работа под вакуумом (при комплектации двойным торцовым уплотнением);
  • комплектация: переходники, частотный преобразователь, пускатель, тележка;
  • осевой вход со встроенным обратным клапаном или всасывающий патрубок, выполненный в виде колена на входе для сохранения жидкости в корпусе для повторного запуска;
  • возможность длительной работы насоса без перекачиваемой жидкости при комплектации насоса двойным торцовым уплотнением. Защита от сухого хода;

• Двигатель

  Исполнение общепромышленное или взрывозащищенное Ex;
  Частота вращения 3000 об/мин, 1500 об/мин, 1000 об/мин, 750 об/мин;
  Однофазное 220В или трехфазное 220/380В;
  Степень защиты IP54, IP55;
  Бензиновый или дизельный привод;
  Комплектация датчиками температуры подшипников;
  Климатическое исполнение и категория размещения У1, УХЛ1, У2, У3, ОМ2.

• Материал проточной части

  Корпус насоса, рабочее колесо, крышка корпуса, фонарь, удлинитель вала, гайка колеса из нержавеющей стали 12Х18Н10Т.

• Варианты комплектации насосов

  Комплектация насоса рубашкой обогрева или охлаждения для подвода и отвода пара, горячей воды или теплоносителя, электрообогрев.
  Установка на тележку с пускателем. Частотный преобразователь.
  Защита от сухого хода. Длительная работа насоса без перекачиваемой жидкости.
  Патрубки резьбовые с гайками, фланцы плоские или «шип-паз», ответные фланцы, прокладки, крепеж.
  Кожух из нержавеющей стали на электродвигатель.
  Осевой вход со встроенным обратным клапаном или всасывающий патрубок, выполненный в виде колена на входе для сохранения жидкости в корпусе для повторного запуска.
  Возможно изготовление с патрубками на другие проходные сечения.

  Двойное торцовое уплотнение с автономной системой охлаждения. Исполнение насоса для длительной работы насоса без перекачиваемой жидкости.



       Пример условного обозначения электронасоса: ВКс 25/20 К-5 (7,5Вх1500) или ВКс 25/20К-7,5/4Е-5-У2, где:
  В - вихревой
  К - консольный
  с - самовсасывающий
  25 - номинальная подача, м3 /час
  20 - номинальный напор, м
  К - материал проточной части насоса, хромоникелевая сталь 12Х18Н10
  5 / 55А - одинаное торцовое уплотнение вала / двойное торцовое уплотнение с гидрозатвором
  7,5 - мощность электродвигателя, (кВт)
  4 - индекс частоты вращения электродвигателя (число полюсов), 1500 об/мин
  Е - электродвигатель взрывозащищенного исполнения или "В"
  У2 - климатическое исполнение

• Плотность

  1.1

• Тип конструкции

  вихревые насосы

• Жидкость

  Бензин, Вода, Конденсат, автошампунь, антифриз, ацетон, бальзам, безалкогольные напитки, битум, бишофит, бульон, бутанол, вино, вода морская, водка, газовый конденсат, газойль, гексан, гель, гидроокись натрия, глазурь, гликоль, глицерин, дезинфицирующий раствор, дезраствор, диоктилфталат, диэтаноламин, едкий натр, жидкое стекло, жир растительный, жирные кислоты, ингибитор коррозии, карамель, каустик, каустическая сода, квас, керосин, кислота азотная, кислота акриловая, кислота лимонная, кислота муравьиная, кислота ортофосфорная, кислота серная, кислота соляная, кислота сульфаминовая, кислота уксусная, кислота фосфорная, кислота щавелевая, клей, коагулянт, колер, концентрат квасного сусла ккс, кровь, ксилол, культуральная жидкость, ликер, литол, мазут, маринад, масло вакуумное, масло веретенное, масло гидравлическое, масло индустриальное, масло кокосовое, масло машинное, масло минеральное, масло моторное, масло нефтяное, масло оливковое, масло рапсовое, масло растительное, масло сивушное, масло силиконовое, масло соевое, масло техническое, масло трансмиссионное, масло трансформаторное, масло турбинное, масло фритюрное, меланж, метанол, метиленхлорид, мисцелла, молоко, моноэтаноламин, моноэтиленгликоль, моющее средство, моющий раствор, мыло жидкое, настойки, натрий хлористый, натрия гидроксид, натрия хлорид, незамерзающая жидкость, нефрас, нефтепродукты, нефть, олеум, пав, парафин, перекись водорода, пестициды, пиво, пластификатор, поверхностно активные вещества, присадки к бензину, пропиленгликоль, рассол, раствор калия, раствор соды, раствор солевой, раствор соли, растворители, реагенты, селитра аммиачная раствор, сироп сахарный, скипидар, сливки, смола полиэфирная, сок, сок томатный, солидол, сольвент, солярка, соус, соус соевый, соус томатный, спирт изопропиловый, спирт метиловый, спирт этиловый, стирол, сульфат алюминия, сульфат аммония, сульфат меди, сульфат натрия, сульфид натрия, сусло квасное, сусло пивное, сыворотка, теплоноситель, термомасло, тесто жидкое, толуол, топливные добавки, топливные присадки, топливо дизельное, топливо печное, тормозная жидкость, тосол, трихлорэтилен, триэтиленгликоль, тузлук, удобрение жидкое, фенол, формалин, формальдегида раствор, фугат, химические добавки, химические присадки, химреагенты, хладогент, хладоноситель, хлоргексидин, хлористый метилен, циклогексан, шампунь, щелочные растворы, щелочь, электролит, эмульсия парафина, этанол, этиленгликоль
