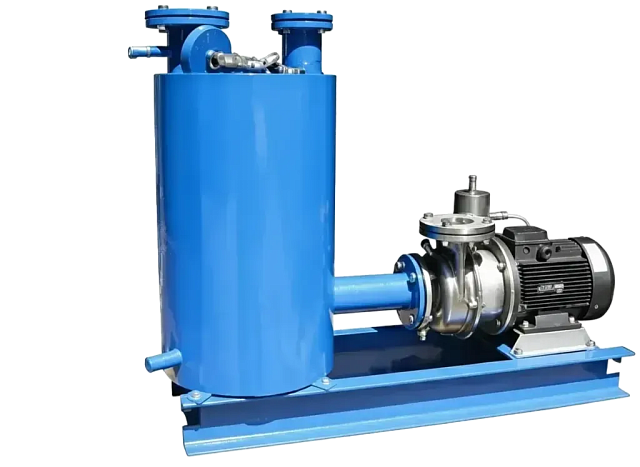

Самовсасывающая установка с насосом ОНЛ и предвключенным бачком для самовсасывания

Характеристики

• Область промышленности

  водоканалы, жкх / ук / жэк / тсж, институты / санатории, котельные, макаронные фабрики, маслозаводы, молочные заводы/хладокомбинаты, мясокомбинаты, нефтяная промышленность, пивоваренные заводы, производство безалкогольных напитков, производство соков / консервов, рыбокомбинаты, сахарные заводы, спиртзаводы и лвз, фермерские хозяйства/птицефабрики, хлебозаводы / кондитерские предприятия

• Конструкция рабочего колеса

  Насосы с дисковым рабочим колесом

• Количество рабочих колес

  Одноступенчатые насосы

• Погруженность под уровень

  поверхностные самовсасывающие насосы

• Расположение оси вращения

  горизонтальное

• Подача

  0.1 ... 120 м3/ч

• Напор

  5 … 80 метров

• Температура жидкости

  -15°С ... +180°С (исполнение -60 °С до +240 °С)

• Плотность

  До 1.8 г/см3

• Вязкость

  до 300000 сСт

• Включения

  до 60 мм

• Макс. давление в корпусе

  До 10 кгс/см2

• Область применения

  Откачивание вязких, абразивсодержащих пищевых и химических жидкостей (шламов) из приямков, цистерн, бочек и др. емкостей

• Преимущества насоса

  Во многих отраслях промышленности таких, как пищевая, химическая, строительная и др. возникает задача периодического откачивания вязких жидкостей из приямков, цистерн, бочек и др. емкостей. Это задача является комплексной технической проблемой и здесь, по существу, приходится решать две задачи:
  1) перекачивание насосом вязких жидкостей;
  2) первоначальное удаление воздуха из всасывающего трубопровода, погруженного в емкость.
  Предлагаем установку с насосом марки ОНЛ, предназначенную решить обе эти задачи.

  Преимущества:

  • самовсасывание - удаление воздуха из всасывающего трубопровода, погруженного в жидкость/ёмкость;
  • перекачивания жидкостей с вязкостью до 300 000 сСт, где центробежные насосы не могут быть применены;
  • для жидкостей, содержащих взвеси, волокна и другие мягкие и твердые включения;
  • бережное перекачивание пенящихся жидкостей. Специальное исполнение с гладкими лопатками;
  неповреждающее перекачивание жидкостей с частицами, чувствительных к перемешиванию, измельчению или расслаиванию;
  • Перекачивание жидкостей с большим количеством твердого (до 60% по весу) абразива, очень вязких или с газовыми включениями. Применяются при откачке шламов (в т.ч. нефтяных и кислотных), иловых и известковых осадков, пенящихся жидкостей. Перекачивание густых осадков позволяет сократить размеры полей орошения. В отличии от аналогов, насосы ОНЛ предельно просты, конструктивно мало отличаясь от центробежных. При ремонте меняются только торцовые уплотнения. В отличие от винтовых насосов, насосы ОНЛ не боятся продолжительной работы "в сухую", могут иметь рубашку обогрева для предотвращения застывания жидкости или разогрева перед запуском насоса, а благодаря вакуумному резервуару высота самовсасывания может достигать 7 м.

  Моноблочное исполнение насоса позволяет обойтись без фундамента, дает возможность устанавливать насосы на тележках, салазках или эстакадах. Сечение трубы, объем, и вертикальный размер предвключенного бака рассчитываются исходя из необходимой скорости откачивания, глубины подземного резервуара с жидкостью, вязкости жидкости, длины всасывающего трубопровода. При выборе насоса учитывается длина и сечение напорного трубопровода, по которому отводится жидкость, и вертикальная отметка на которую нужно доставить жидкость. Все оборудование изготавливается из нержавеющей стали.


• Двигатель

  Исполнение общепромышленное или взрывозащищенное Ex;
  Частота вращения 3000 об/мин, 1500 об/мин, 1000 об/мин, 750 об/мин;
  Однофазное 220В или трехфазное 220/380В;
  Степень защиты IP54, IP55;
  Комплектация кожухом из нерж.стали, датчиками температуры подшипников;
  Климатическое исполнение и категория размещения У1, УХЛ1, У2, У3, ОМ2.

• Материал проточной части

  Корпус насоса, рабочее колесо, крышка корпуса, фонарь, удлинитель вала, гайка колеса из нержавеющей стали 12Х18Н10Т.

• Варианты комплектации насосов

  Рабочее колесо стандартное или специальные для бережного перекачивания.
  Камера охлаждения, обогрева, электрообогрев.
  Установка на тележку с пускателем. Частотный преобразователь.
  Защита от сухого хода. Длительная работа насоса без перекачиваемой жидкости.
  Патрубки резьбовые или фланцевые, исполнение на другие проходные сечения.
  Исполнение для горячих жидкостей до 250⁰С.
  Работа при разрежении на входе до -0,85 атм.

  Возможные схемы работы установки:
  1. Откачивание пивной дробины, виноградной мезги на пищевых предприятиях. Откачка мазута, шламов и других вязких и грязных жидкостей из отстойников.

  2. Откачивание растворов кислот и  щелочей из резервуаров, бочек и подземных хранилищ с устройством

  3. Откачивание из бочек патоки, сгущенки, начинки, варенья, меда и других вязких жидкостей с подогревом

  4. Откачка осадков, нефтепродуктов: мазута, шламов и других вязких жидкостей из хранилищ, отстойников перед ремонтом


• Тип конструкции

  ламинарные насосы

• Жидкость

  Бумажная масса, Конденсат, автошампунь, бальзам, барда, биомасса, битум, бишофит, бражка, бульон, варенье, вино, виноматериалы, вода с включениями, гель, глазурь, глицерин, горчица, грунтовка, джем, дрожжи, желе, жидкое стекло, жир растительный, жирные кислоты, закваска, затор пивной, зерно сырное, йогурт, карамель, катафорез, квас, кетчуп, кефир, кисель, кислота азотная, кислота акриловая, кислота лимонная, кислота муравьиная, кислота ортофосфорная, кислота серная, кислота соляная, кислота сульфаминовая, кислота уксусная, кислота фосфорная, клей, коагулянт, колер, комбикорм, концентрат квасного сусла ккс, краска, крем, кровь, культуральная жидкость, латекс, ликер, литол, мазут, майонез, маргарин, маринад, масло отработанное, масло растительное, масло техническое, мезга виноградная, меланж, меласса, мисцелла, молоко, морская капуста, моющий раствор, мыло жидкое, настойки, нефтепродукты, нефтешлам, нефть, олеум, отходы от убоя, пав, парафин, патока, пектин, пенообразователь, пестициды, пивная дробина, пивное сусло, пиво, плавленый сыр, пластизоль, пластификатор, поверхностно активные вещества, повидло, поташ, пульпа, пюре, пюре фруктовое, раствор солевой, реагенты, сироп сахарный, сливки, смесь зерна с водой, сметана, смола полиэфирная, сок томатный, солидол, соус, соус соевый, соус томатный, стоки, стоки промышленные, сульфат алюминия, сульфат аммония, сульфат меди, сульфат натрия, сульфид натрия, сусло квасное, сусло пивное, сыворотка, творог, теплоноситель, термомасло, тесто жидкое, томатная паста, топливные добавки, топливные присадки, тузлук, удобрение жидкое, фарш, фильтрат барды, флокулянт, флотошлам, фугат, химические добавки, химические присадки, хладогент, хладоноситель, холодец, шампунь, шлам буровой, шоколад, шоколадная масса, электролит, эмульсия парафина, этанол, этиленгликоль
