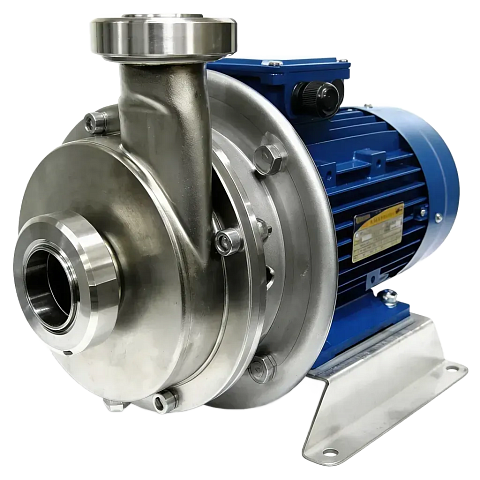

Динамический ламинарный насос ОНЛ

Характеристики

• Область промышленности

  Горнорудная, Нефтедобыча, Пищевая, Сельское хозяйство, Фармацевтическая, Химическая, Целлюлозно-бумажная, Энергетическая, водоканалы, жкх / ук / жэк / тсж, институты / санатории, котельные, макаронные фабрики, маслозаводы, молочные заводы/хладокомбинаты, мясокомбинаты, нефтяная промышленность, пивоваренные заводы, производство безалкогольных напитков, производство соков / консервов, рыбокомбинаты, сахарные заводы, спиртзаводы и лвз, фермерские хозяйства/птицефабрики, хлебозаводы / кондитерские предприятия

• Конструкция рабочего колеса

  Насосы с дисковым рабочим колесом

• Количество рабочих колес

  Одноступенчатые насосы

• Погруженность под уровень

  поверхностные несамовсасывающие насосы

• Расположение оси вращения

  горизонтальное

• Подача

  0.1 ... 200 м3/ч

• Напор

  5 … 90 метров

• Температура жидкости

  -15°С ... +180°С (исполнение -60 °С до +240 °С)

• Плотность

  До 1.8 г/см3

• Вязкость

  до 300000 сСт

• Включения

  абразив, песок, до 60 мм

• Макс. давление в корпусе

  До 10 кгс/см2

• Область применения

  Для перекачивания вязких пищевых, химических или вспенивающихся жидкостей, содержащих частицы размером до 60 мм

• Преимущества насоса

  • перекачивания жидкостей с вязкостью до 300 000 сСт, где центробежные насосы не могут быть применены. Пищевые: патока, сиропы, сгущенное молоко, повидло, кетчуп, майонез, глазурь, пюре, овощная икра. Непищевые: мазут, шлам, бумажная масса, зубная паста, крем;
  • для жидкостей, содержащих взвеси, волокна и другие мягкие и твердые включения: взвесь зерна в воде, затор, дробина, мезга, сусло, дрожжевые осадки, растительное масло с кизельгуром;
  • бережное перекачивание пенящихся жидкостей. Пищевые: меланж, пиво, кефир, сметана, йогурт. Непищевые: шампунь, гель, пенообразователи. Специальное исполнение с гладкими лопатками;
  • неповреждающее перекачивание жидкостей с частицами, чувствительных к перемешиванию, измельчению или расслаиванию: йогурта, фруктовых и овощных консервов, варенья, шоколада, соков с мякотью. Специальное исполнение с гладкими лопатками;
  • перекачивание газированных жидкостей.
  • проточная часть насоса выполнена из нержавеющей стали AISI 304 или AISI 316;
  • применение торцовых уплотнений фирмы “Джон Крейн” (Англия);
  • отсутствие пульсаций потока;
  • повышенная абразивная стойкость;
  • получение нужных параметров подачи и напора, низконапорные варианты;
  • сертификат ТР ТС 010 и 012;
  • работа при разрежении на входе до -0,85 атм;
  • двойное торцовое уплотнение для защиты от сухого хода;
  Насосы заменяют винтовые, шестеренные, перистальтические, поршневые, требующие частого ремонта при перекачивании жидкостей с большим количеством твердого (до 60% по весу) абразива, очень вязких или с газовыми включениями. Применяются при откачке шламов (в т.ч. нефтяных и кислотных), иловых и известковых осадков, пенящихся жидкостей. Перекачивание густых осадков позволяет сократить размеры полей орошения. В отличии от аналогов, насосы ОНЛ предельно просты, конструктивно мало отличаясь от центробежных. При ремонте меняются только торцовые уплотнения. Двойное торцовое уплотнение и применение нужного электродвигателя позволяет откачивать жидкость из-под вакуума.

• Двигатель

  Исполнение общепромышленное или взрывозащищенное Ex;
  Частота вращения 3000 об/мин, 1500 об/мин, 1000 об/мин, 750 об/мин;
  Однофазное 220В или трехфазное 220/380В;
  Степень защиты IP54, IP55;
  Комплектация кожухом из нерж.стали, датчиками температуры подшипников;
  Климатическое исполнение и категория размещения У1, УХЛ1, У2, У3, ОМ2;
  Привод от гидромотора

• Материал проточной части

  Корпус насоса, рабочее колесо, крышка корпуса, фонарь, удлинитель вала, гайка колеса из нержавеющей стали 12Х18Н10Т.

• Варианты комплектации насосов

  Рабочее колесо стандартное или специальные для бережного перекачивания.
  Камера охлаждения, обогрева, электрообогрев.
  Установка на тележку с пускателем. Частотный преобразователь.
  Защита от сухого хода. Длительная работа насоса без перекачиваемой жидкости.
  Патрубки резьбовые или фланцевые, исполнение на другие проходные сечения.
  Исполнение для горячих жидкостей до 250⁰С.
  Работа при разрежении на входе до -0,85 атм.

       Пример условного обозначения электронасоса: ОНЛ 50-50-150 К-55А (3Вх3000), где:
  О - отрасль промышленности (пищевая)
  Н - насос
  Л - ламинарный
  50 - номинальный диаметр входного патрубка, мм
  50 - номинальный диаметр выходного патрубка, мм
  150 - номинальный диаметр рабочего колеса, мм
  К - материал проточной части насоса,  хромоникелевая сталь 12Х18Н10Т
  55 - условное обозначение торцового уплотнения

  3 - мощность электродвигателя, (кВт)
  В - электродвигатель взрывозащищенного исполнения
  3000 - приведенная частота вала электродвигателя, об/мин.

• Тип конструкции

  ламинарные насосы

• Жидкость

  Бумажная масса, Конденсат, автошампунь, бальзам, барда, безалкогольные напитки, биомасса, битум, бишофит, бражка, бульон, варенье, вино, виноматериалы, вода с включениями, гель, глазурь, глицерин, горчица, грунтовка, джем, дрожжи, желе, жидкое стекло, жир растительный, жирные кислоты, закваска, затор пивной, зерно сырное, йогурт, карамель, катафорез, квас, кетчуп, кефир, кисель, кислота азотная, кислота акриловая, кислота лимонная, кислота муравьиная, кислота ортофосфорная, кислота серная, кислота сульфаминовая, кислота уксусная, кислота фосфорная, клей, коагулянт, колер, комбикорм, концентрат квасного сусла ккс, краска, крем, кровь, культуральная жидкость, латекс, ликер, литол, мазут, майонез, маргарин, маринад, масло отработанное, масло растительное, масло техническое, мезга виноградная, меланж, меласса, мисцелла, молоко, морская капуста, моющий раствор, мыло жидкое, настойки, нефтепродукты, нефтешлам, нефть, олеум, отходы от убоя, пав, парафин, патока, пектин, пенообразователь, пестициды, пивная дробина, пивное сусло, пиво, плавленый сыр, пластизоль, пластификатор, поверхностно активные вещества, повидло, поташ, пульпа, пюре, пюре фруктовое, раствор солевой, реагенты, селитра аммиачная раствор, сироп сахарный, сливки, смесь зерна с водой, сметана, смола полиэфирная, сок томатный, солидол, соус, соус соевый, соус томатный, стоки, стоки промышленные, сульфат алюминия, сульфат аммония, сульфат меди, сульфат натрия, сульфид натрия, сусло квасное, сусло пивное, сыворотка, творог, теплоноситель, термомасло, тесто жидкое, томатная паста, топливные добавки, топливные присадки, тузлук, удобрение жидкое, фарш, фильтрат барды, флокулянт, флотошлам, фугат, химические добавки, химические присадки, хладогент, хладоноситель, холодец, шампунь, шлам буровой, шоколад, шоколадная масса, электролит, эмульсия парафина, этанол, этиленгликоль
