Давление изб. до 16 бар
Температура от -40 до +180 С
Скорость до 15 м/с
Материальное исполнение
Пара трения Карбид кремния по графиту
Карбид кремния по карбиду кремния
О-образные кольца ПТФЭ (фторопласт)
EPDM (этилен-пропилен)
Viton (Вайтон)
Металл. детали Станд. материал: нерж.сталь AISI 329
Титан, Хастеллой, сплав UHB
Пружины сплав Nimonic (Нимоник)
Safeseal Type SB2 представляет собой двойное картриджное уплотнение. Его двойная сбалансированная конструкция обеспечивает надежность и долговечность уплотнения в самых сложных условиях.
Применение торцовых уплотнений
Уплотнение типа SB2 идеально подходит для использования с опасными для окружающей среды и абразивными жидкостями, чаще всего используемыми в насосах на целлюлозных заводах, при переработке минерального сырья и других шламах с содержанием твердых частиц до 40 процентов по массе и твердостью твердых веществ 8. Уплотнение типа SB2 широко используется с другим технологическим оборудованием, включая мешалки.
Преимущества уплотнений фирмы Relevant
— Процесс горячей посадки фиксирует торцы, обеспечивая их правильное положение и отсутствие деформации - правильная центровка по валу обеспечивается при любой рабочей температуре.

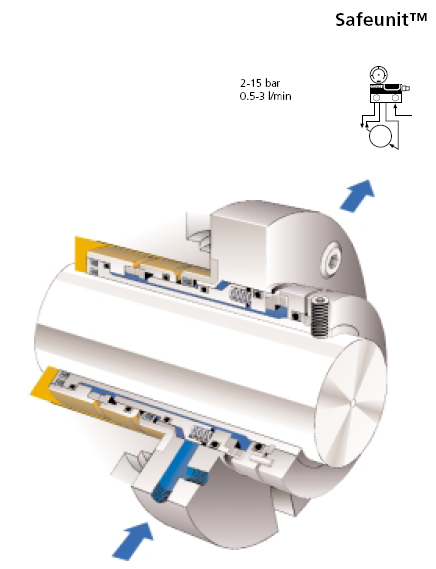

— Пружины располагаются в неподвижной части уплотнения, в уплотняющей воде - пружины промываются уплотняющей водой, которая позволяет предотвратить химическую коррозию от перекачиваемого продукта и снизить риск забивания или заедания пружин. Биение или перекос вала не вызывает вибрации пружин или износа О-образных
— Поршневая конструкция допускает свободное осевое перемещение вала - перемещение вала ± 2 мм. Регулировка рабочего колеса не повышает нагрузку на торец или пружину.
— Пазовые кольца из ПТФЭ - для предотвращения заедания используются пазовые кольца из фторопласта взамен традиционных О-образных колец там, где они подвергаются воздействию перекачиваемого продукта.
— Защита торцов - держатели пары трения приводятся в действие за счет приводных фасок, предотвращающих деформацию торцов в результате напряжения металла.
— Запатентованная конструкция с двойной разгрузкой - эта конструкция позволяет использовать уплотняющую воду, как под давлением, так и без давления, и предотвращает перегрузку торца.
Несколько вариантов дизайна доступны для разных сервисов:
Тип SB2A — разработан для стандартных размеров ANSI
Тип SB2A-PR — разработан для стандартных размеров ANSI, включая встроенное насосное устройство
Тип SB2B — предназначен для больших размеров отверстий
Тип SB2B-PR — разработан для больших размеров задней пластины
Тип SB2S — предназначен для специальных размеров, в том числе метрических размеров
Тип SB2S-PR — разработан для особых размеров, включая встроенное насосное устройство.

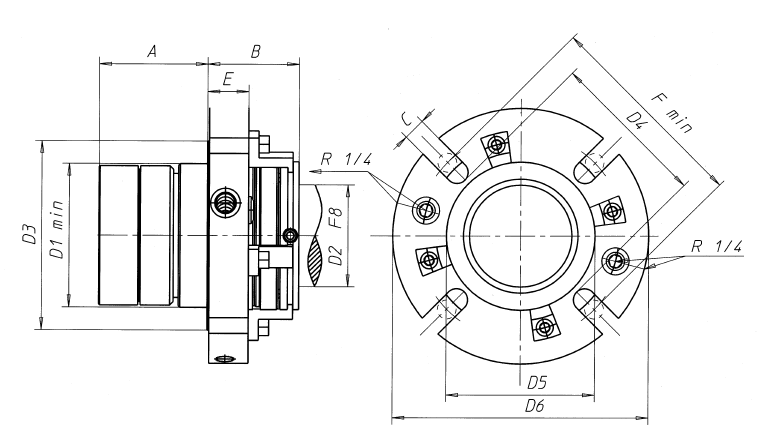

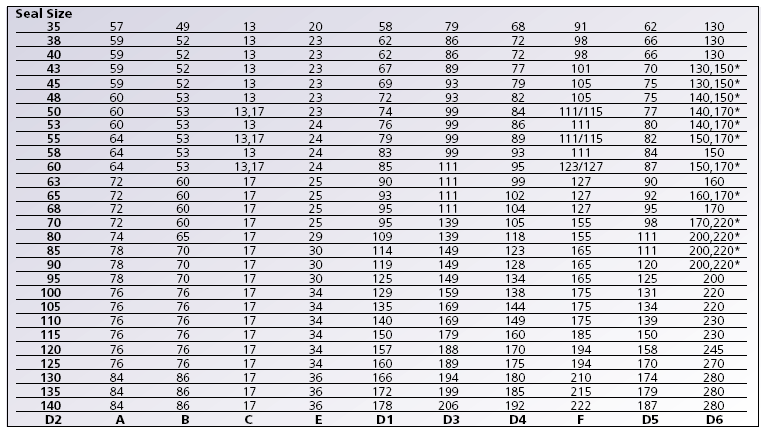

Установочные размеры
![](/upload/resize_cache/webp/upload/medialibrary/d1c/b2wnme74dwbk59f7dz7022ttxqwx4auo.webp)
![](/upload/resize_cache/webp/upload/medialibrary/683/7d3hh3knt3z0295rw8v9ci6xzrtwvxdo.webp)
![](/upload/resize_cache/webp/upload/medialibrary/8d7/c4m7q07g6tg7sa99y67cjq0ckpgf6n6x.webp)
