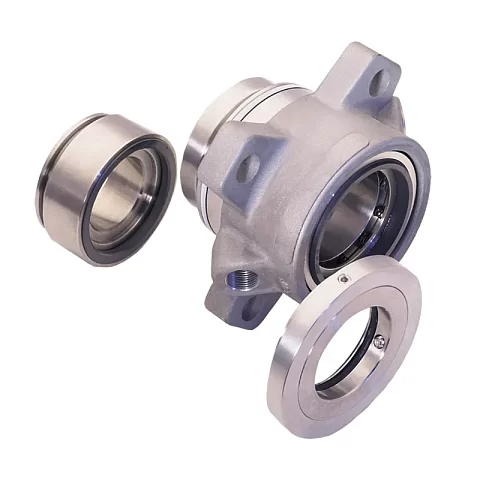

Торцевое уплотнение SE2C ABS

Сравнить

Под заказ

Торцевое уплотнение SE2C ABS

Цена по запросу

Доставка и оплата

Описание

Характеристики

Документы

Описание

Область применения:

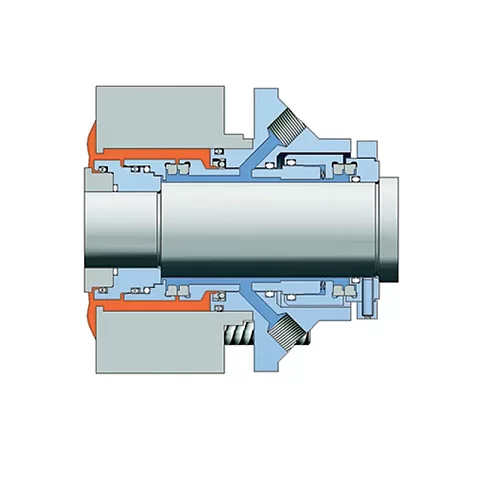

Двойное сбалансированное картриджное уплотнение gредставляет собой высокотехнологичное решение для экстремальных условий эксплуатации, прежде всего в целлюлозно‑бумажной промышленности и при работе со шламовыми средами. Конструкция предназначена для надёжной герметизации насосов, перекачивающих абразивные и экологически опасные жидкости на ключевых технологических установках целлюлозных производств — в системах варки, выпаривания и каустизации.

Особенность уплотнения заключается в комбинированной схеме работы: по базовой конфигурации оно выполнено как двойное уплотнение под давлением, однако благодаря запатентованной технологии двойной балансировки может эффективно функционировать и в тандемном режиме (как двойное уплотнение без давления). Такая универсальность обеспечивает повышенную надёжность и расширяет область применения изделия в условиях переменных рабочих параметров.

Модель SE2‑AP является специализированной модификацией, разработанной исключительно для насосов серии Sulzer APP. Картриджная конструкция упрощает монтаж и обслуживание, минимизируя время простоя оборудования и снижая требования к квалификации персонала при установке.

Основные преимущества:

Двойное сбалансированное картриджное исполнение для тяжёлых абразивных и опасных сред.
Двойная балансировка, допускающая работу как с прессуемой, так и с непрессуемой запорной/барьерной жидкостью без перегрузки торцев.
Пружины расположены в неподвижной части в запорной жидкости, что снижает риск коррозии и заклинивания пружин продуктом.
Торцевые пары установлены по запатентованной технологии термической усадки (процесс термоусадки), обеспечивающей отсутствие деформаций при рабочих температурах.
PTFE ‑ слотовые кольца в продуктовой зоне предотвращают залипание по сравнению с традиционными O‑кольцами.
Разрешён осевой ход ±2 мм, корректировка рабочего колеса насоса не изменяет нагрузку на торцы.
Специально спроектированные уплотнения.

Отрасли:

Целлюлозно‑бумажная промышленность.
Переработка пульпы и бумаги.
Горнодобывающая промышленность и переработка руд (через шламовые/абразивные среды).
Очистка сточных вод и водоподготовка (глина жидкая), шламовые насосы.
Химическая промышленность (абразивные и опасные среды) – в части, где используются технологические насосы с тяжёлыми и абразивными жидкостями.

Среды:

Абразивные жидкости.
Экологически опасные жидкости.
Жидкости процессов варки.
Выпарки и каустизации в целлюлозно‑бумажных производствах.
Другие абразивные и/или токсичные и летучие жидкости.

Характеристики

Давление

До 15 бар
Температурный диапазон

До +180°C (зависит от материального исполнения)
Линейная скорость

До 30 м/с
Материальное исполнение
Материал исполнения подвижной части (подвижное торцевое кольцо):
- SiC – карбид кремния (в паре трения SiC/SiC или SiC/Carbon).
Материал исполнения неподвижного кольца:
- SiC – карбид кремния (продуктовая сторона SiC/SiC).
- Car – углеродный графит (атмосферная сторона в паре SiC/Carbon).
Варианты исполнения пар трения:
- SiC/SiC – карбид кремния/карбид кремния (продуктовая сторона).
- SiC/Car – карбид кремния/углеродный графит (атмосферная сторона).
Исполнения металлической части и пружины:
- AISI 329 – нержавеющая сталь.
- Titanium – титан.
- UHB – высоколегированная коррозионностойкая сталь (обозначение UHB).
- Super Duplex – сверхдуплексная нержавеющая сталь.
- Nimonic – никелевый жаропрочный сплав для пружин.
Аналоги и модификации

Type SE2 – базовое двойное картриджное уплотнение для Sulzer process pumps.

Type SE2C – двойное сбалансированное картриджное уплотнение для Sulzer Scanpump (этот вариант).

Type SE2CF – SE2C с промывкой (with flush) для Sulzer Scanpump.

Type SE2‑AP / SE2‑APR – варианты под Sulzer APP‑серии, с устройством циркуляции и др.
Варианты комплектации насосов

Тип SE2 – базовое уплотнение с двойным сбалансированным картриджем (двойное сбаланс‑ированное картриджное уплотнение) для тяжелых условий эксплуатации и шламонакопления.

Тип SE2C – двойное сбалансированное уплотнение картриджа.

Тип SE2CF – двойное сбалансированное картриджное уплотнение с заподлицо для Sulzer Scanpump (применение для подачи промывки/обдувки – с заподлицо).

Тип SE2-APR – использование для циркуляции (с циркуляционным устройством).

Тип SE2-AP – применение, специально разработанное для насосов серии Sulzer APP.
Примечания по типовым допущениям

Параметры давления и скорости указаны как предельные для чистых сред при корректном охлаждении/смазке. Для конкретной установки необходимо проверять допустимость по условиям работы насоса, материалам и системе обеспечения уплотнения.

Выбор пар трения и эластомеров определяется средой, температурой и совместимостью материалов.

Для морской воды рекомендуется исполнение из SAF 2507 и соответствующие пружины (коррозионностойкие сплавы).

Если вам нужны дополнительные параметры или информация о конкретных модификациях, уточните запрос.

Документы

Установочные размеры уплотнения SE2C ABS.pdf
