Торцевое уплотнение 604НТС

Сравнить

Под заказ

Торцевое уплотнение 604НТС

Цена по запросу

Доставка и оплата

Описание

Характеристики

Расшифровка обозначения

Документы

Описание

Область применения:

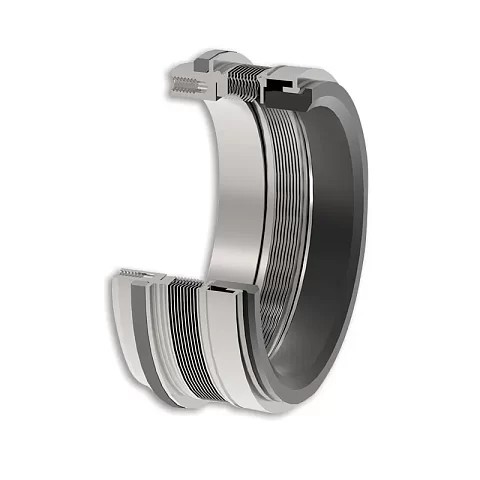

Высокотемпературное коррозионностойкое торцевое уплотнение с неподвижным (стационарным) сварным металлическим сильфоном, обеспечивает надежное уплотнение жидкостей в жестких высокотемпературных и коррозионных средах, отличается высокой стабильностью торцевой поверхности при повышенных температурах, рассчитано на высокие скорости вращения вала и значительную несоосность вала относительно камеры уплотнения. Применяется как базовый сильфонный узел в картриджных уплотнениях API 682 типов 1604HTC и 3604HTC.

Металлическое сильфонное торцевое уплотнение стационарного типа, all‑Inconel исполнение, высокотемпературное коррозионностойкое, для высоких скоростей вращения и давлений, с возможностью одинарного и двойного картриджного исполнения и DOUBLE‑PLY варианта для повышенных давлений.

Основные преимущества:

Высокотемпературный коррозионностойкий сварной сильфон HTC‑типа (edge‑welded metal bellows) для работы в агрессивных средах при повышенных температурах.
Стационарное исполнение сильфона, допускающее высокие скорости вращения и значительную несоосность вала и камеры уплотнения.
Все элементы из сплава Inconel, соответствующего требованиям NACE MR0175/MR0103.
Возможность работы при давлении как со стороны внутреннего, так и внешнего диаметра за счет ID и OD pressure capability (устойчивость к реверсивному перепаду давления).
Термически компенсированный адаптер первичного кольца и давлениекомпенсированное первичное кольцо, обеспечивающие стабильность зазора и нагрузку на торцевую пару.
Наличие версий с одинарным и двойным (dual) картриджным исполнением, включая DOUBLE‑PLY для более высоких давлений.
Возможность применения твердых торцовых пар (hard faces) для абразивных сред.

Отрасли:

Нефтегазовая.
Химическая промышленность.
Прочие отрасли с производдственными насосами и другим вращающимся оборудованием.

Среды:

Высокотемпературные углеводороды.
Органические кислоты (нафтеновые кислоты).
Сернистые соединения и другие химические жидкости.
Агрессивные коррозионные среды при повышенной температуре.

Характеристики

Давление

До 25 бар
Гидравлическая балансировка

Да
Температурный диапазон

От -75°C до +425°C (зависит от материального исполнения)
Линейная скорость

До 50 м/с
Материальное исполнение

C / C — графит по графиту.

WC / WC — карбид вольфрама по карбиду вольфрама.

SiC / SiC — карбид кремния по карбиду кремния.
Конструктивные особенности

Металлический сильфон, Сварной сильфон
Диаметр вала

От 25,4 мм до 98,4 мм
Применение

Процессные насосы (process pumps), другое вращающееся оборудование (other rotating equipment), перекачка высокотемпературных углеводородов и органических кислот (включая нафтеновые кислоты) и сред с сернистыми соединениями, агрессивно воздействующими на большинство сплавов при высокой температуре.
Варианты комплектации насосов

Одинарное картриджное исполнение (single cartridge arrangements).

Двойное картриджное исполнение (dual cartridge arrangements).

DOUBLE‑PLY версия для более высоких давлений (DOUBLE‑PLY version available for higher-pressure applications).

Применение твердых торцевых пар (hard faces) для абразивных применений.
Соответствие стандарту

API
Примечания по типовым допущениям

Параметры давления и скорости указаны как предельные для чистых сред при корректном охлаждении/смазке. Для конкретной установки необходимо проверять допустимость по условиям работы насоса, материалам и системе обеспечения уплотнения.

Выбор пар трения и эластомеров определяется средой, температурой и совместимостью материалов.

Для морской воды рекомендуется исполнение из SAF 2507 и соответствующие пружины (коррозионностойкие сплавы).

Если вам нужны дополнительные параметры или информация о конкретных модификациях, уточните запрос.

Расшифровка обозначения

Документы

Установочные размеры уплотнения 604.pdf Инструкция по монтажу и эксплуатации торцевого уплотнения тип 604htc.pdf
