Торцевое уплотнение 5615Q

Цена по запросу

Доставка и оплата

Описание

Характеристики

Размеры

Расшифровка обозначения

Документы

Описание

Область применения:

Семейство одинарных торцевых уплотнений картриджного типа с металлическим сильфоном для насосов и другого вращающегося оборудования. Сильфон выполняет функцию первичного уплотняющего и компенсационного элемента, обеспечивая передачу осевого усилия без использования эластомерных компенсирующих элементов по валу.

Серия 5600 является первым по-настоящему универсальным картриджным уплотнением John Crane: компоненты серии взаимозаменяемы, что позволяет применять одно семейство уплотнений на всём предприятии, снижать номенклатуру ЗИП и упрощать обслуживание. Модель 5615 доступна с металло-сильфонами, сваренными по краям, из сплава Alloy 20 или Alloy C‑276, в вращающемся или стационарном исполнении.

Тип 5615 — одинарное картриджное уплотнение с металлическим сильфоном.

Тип 5615Q — вариант 5615 с опорным фланцем (quench gland) и дроссельной втулкой из углерода (carbon ring throttle bushing) для организации обмывки/закалочной среды.

Тип 5615L — вариант 5615 с опорным фланцем и манжетным уплотнением (lip seal) в качестве вторичной ступени на стороне атмосферы.

Основные преимущества:

Универсальное картриджное исполнение, модульная семейство 5600: возможность использовать одно семейство на разных установках, сокращение складских запасов и упрощение обслуживания.
Оптимизированная, гидравлически сбалансированная конструкция для работы при повышенном давлении.
Сильфонное исполнение - отсутствие эластомерных компенсаторов по валу, лучшая компенсация осевых смещений.
Взаимозаменяемость компонентов серии 5600, возможность выбора вращающегося или стационарного исполнения сильфона.
Соответствие основным стандартам размеров насосов ANSI B73.1M и DIN 24960.
Наличие исполнений с закалочной/обмывочной камерой и дополнительным дросселирующим/манжетным элементом (5615Q и 5615L).

Отрасли:

Нефтегазовая промышленность.
Нефтепереработка.
Нефтехимическая промышленность.
Химическая промышленность.
Целлюлозно‑бумажная промышленность.
Горнорудная промышленность.
Водоснабжение.
Очистка сточных вод.
Пищевая промышленность.
Фармацевтическая промышленность.
Энергетика.
Охлаждение и холодильная техника (refrigeration compression).
Производство полимеров.
Новые энергетические технологии.
Переработка отходов и водоподготовка.

Среды:

Абразивные.
Токсичные и летучие технологические среды.
Опасные хладагенты.
Сточные и чистые воды различные технологические жидкости в перечисленных отраслях.

Характеристики

Гидравлическая балансировка

Да
Температурный диапазон

От -30°C до +205°C (зависит от материального исполнения)
Линейная скорость

До 25 м/с
Диаметр вала

От 24 мм до 175 мм
Варианты комплектации насосов

Type 5615 - базовое одинарное картриджное уплотнение с металлическим сильфоном.

Type 5615Q - исполнение с опорным фланцем с закалочной/обмывочной камерой и дроссельным кольцом из углерода.

Type 5615L - исполнение с опорным фланцем с закалочной/обмывочной камерой и манжетным уплотнением.

Для 5615 - с металло‑сильфоном из Alloy 20 или Alloy C‑276, в вращающейся или стационарной конфигурации.

Также доступна опция использования твёрдых пар трения для абразивных сред.
Давление изб.

До 21 бар
Давление гидростатическое

До 21 бар
Примечания по типовым допущениям

Параметры давления и скорости указаны как предельные для чистых сред при корректном охлаждении/смазке. Для конкретной установки необходимо проверять допустимость по условиям работы насоса, материалам и системе обеспечения уплотнения.

Выбор пар трения и эластомеров определяется средой, температурой и совместимостью материалов.

Для морской воды рекомендуется исполнение из SAF 2507 и соответствующие пружины (коррозионностойкие сплавы).

Если вам нужны дополнительные параметры или информация о конкретных модификациях, уточните запрос.

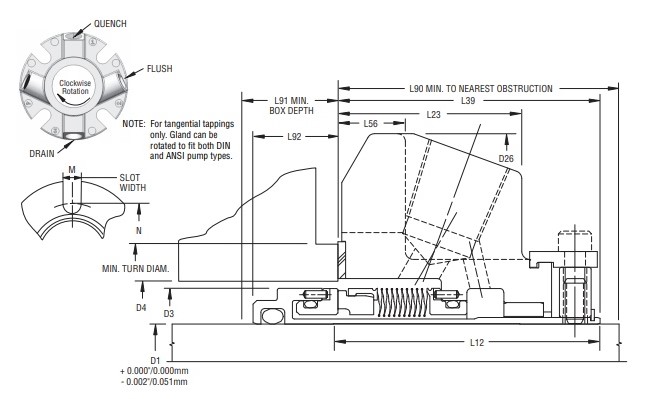

Размеры

Seal Size/D1 (mm)	Seal Size Code	D3	D4 Min.	D4 Max.	D26	L12	L23	L39	L56	L90	L91	L92	M	N
24	0240	39.7	41.3	48.0	101.6	65.4	34.4	49.6	13.5	50.8	18.9	15.8	13.3	71.2
25	0250	39.7	41.3	48.0	101.6	65.4	34.4	49.6	13.5	50.8	18.9	15.8	13.3	71.2
28	0280	42.9	44.5	51.2	104.8	67.3	36.7	52.4	13.5	54.0	18.1	15.0	13.3	74.5
30	0300	44.5	46.1	56.5	108.0	65.1	36.7	52.4	13.5	54.0	15.9	12.7	13.3	79.9
32	0320	46.0	47.6	58.3	108.0	69.3	36.7	52.4	13.5	54.0	20.1	16.9	13.3	81.6
33	0330	49.3	50.8	61.5	111.1	69.3	36.7	52.4	13.5	54.0	20.1	16.9	13.3	84.8
35	0350	49.3	50.8	61.5	111.1	69.3	36.7	52.4	13.5	54.0	20.1	16.9	13.3	84.8
38	0380	55.5	57.2	68.1	123.8	69.7	37.8	54.0	15.1	55.5	18.9	15.7	13.3	91.4
40	0400	58.7	60.3	71.4	127.0	69.7	37.8	54.0	15.1	55.5	18.9	15.7	14.3	95.7
43	0430	61.1	63.0	74.1	133.4	69.7	37.8	54.0	15.1	55.5	18.9	15.7	14.3	98.4
45	0450	61.1	63.0	74.1	133.4	69.7	37.8	54.0	15.1	55.5	18.9	15.7	14.3	98.4
48	0480	65.1	66.7	74.1	133.4	69.7	37.8	54.0	15.1	55.5	18.9	15.7	14.3	98.4
50	0500	68.3	70.0	76.6	139.7	75.3	40.7	58.7	27.0	60.3	19.7	16.5	14.3	101.6
53	0530	71.4	73.0	85.3	148.8	75.3	40.7	58.7	15.1	60.3	19.7	16.5	17.4	113.5
55	0550	72.9	75.0	85.3	148.8	75.3	40.7	58.7	15.1	60.3	19.7	16.5	17.4	113.5
58	0580	74.6	76.2	88.5	165.1	75.3	40.7	58.7	15.1	60.3	19.7	16.5	17.4	116.0
60	0600	77.8	79.4	91.7	165.1	77.8	43.6	62.6	15.9	64.2	18.3	15.2	17.4	119.9
63	0630	84.1	85.7	98.8	171.5	75.7	43.6	65.1	15.9	66.7	13.8	10.6	17.4	127.0
65	0650	84.1	85.7	98.8	171.5	75.7	43.6	65.1	15.9	66.7	13.8	10.6	17.4	127.0
68	0680	90.5	92.1	103.2	171.5	78.4	41.3	63.5	15.9	65.1	18.1	14.9	17.4	131.3
70	0700	90.5	92.1	103.2	171.5	78.4	41.3	63.5	15.9	65.1	18.1	14.9	17.4	131.3
75	0750	100.0	101.6	113.5	196.9	78.4	45.4	65.1	17.4	66.7	16.5	13.4	20.6	145.3

Расшифровка обозначения

Документы

Установочные размеры уплотнения 5615Q.pdf Инструкция по монтажу и эксплуатации торцевого уплотнения тип 5615Q.pdf
