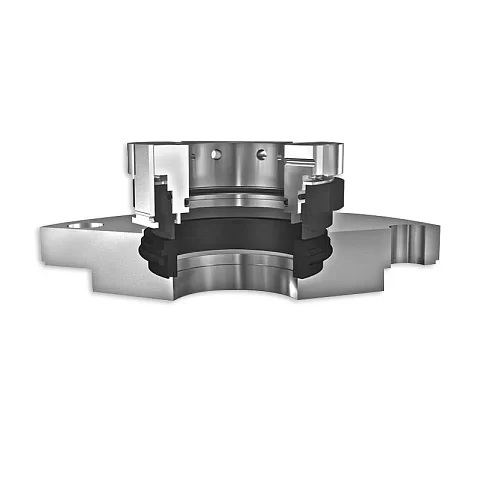

0400/32/GA-113736

Сравнить

Артикул 89308600

Под заказ

Характеристики

Диаметр

Цена по запросу

Доставка и оплата

Самовывоз

Сегодня

Доставка экспресс-почтой/ТК

В день прихода
оплаты

Оплата

Безналичный расчет. 100% предоплата по счету

Описание

Характеристики

Размеры

Документы

Описание

Область применения:

Одинарное торцевое уплотнение для аппаратов с мешалками и смесителями, устанавливаемое снаружи аппарата, конструктивно сбалансированное (ID- и OD-балансировка), с самосмазывающимися торцевыми поверхностями, не требующее внешнего охлаждения или смазки, предназначенное для работы, в том числе, в условиях вакуума. уплотнение типа 32 имеет внутреннюю (ID) и наружную (OD) балансировку торцев (dual balanced), что снижает удельную нагрузку на торцевые поверхности и позволяет работать при повышенном давлении, в т.ч. в условиях вакуума.

Основные преимущества:

Становочное исполнение снаружи аппарата.
Сбалансированная конструкция.
Работа в режиме «сухого хода», допускается также работа.
Самосмазывающиеся торцевые поверхности.
Не требует внешней системы смазки или охлаждения.
Возможность эффективной работы в условиях вакуума.
Соответствие требованиям фармацевтической и химической промышленности.
Зажимное неподвижное кольцо с предотвращением осевого смещения.
Надёжный Т-образный привод для передачи крутящего момента.
Опциональный «debris well» для промывки и стерилизации в циклах CIP/SIP.
Возможность ремонта в полевых условиях.

Отрасли:

Химическая промышленность.
Фармацевтическая промышленность.
Пищевая промышленность.

Среды:

Абразивные.
Токсичные и летучие технологические среды (в рамках химической промышленности).
Фармацевтические жидкости.
Химические жидкости.
Пищевые жидкости.
Работа в газовых и паровых средах возможна при соблюдении ограничений по температуре, давлению и скорости скольжения, в том числе в условиях вакуума.

Характеристики

Диаметр

40
Температурный диапазон

От -40°C до +150°C (зависит от материального исполнения)
Линейная скорость

До 2 м/с
Материальное исполнение
Пара трения (подвижная/неподвижная часть) – один из типовых вариантов (из стороннего источника): Car/WC – углерод / карбид вольфрама (Carbon / Tungsten Carbide, 005 = 9205 – Nickel (6%) bonded tungsten carbide).

Седло (неподвижное кольцо) – тип “V” (V-type seat), материал – WC – карбид вольфрама.

Прокладки под седлом – PTFE – политетрафторэтилен.

O-ring – LT-FFKM – перфторэластомер (FFKM) низкотемпературного исполнения.

Материал исполнения подвижной части (пара трения, подвижное кольцо): Car – Carbon – углерод (Car – углерод).

Материал исполнения неподвижного кольца (седло): WC – Tungsten Carbide – карбид вольфрама (WC – карбид вольфрама).

Варианты исполнения пар трения (по подтверждённым данным из стороннего источника для конкретной конфигурации): Car/WC – углерод / карбид вольфрама.

Исполнение сильфона:
- Формат: AISI 316 – нержавеющая сталь.
Применение

Мешалки.

Смесители.

Другое вращающееся оборудование при наличии соответствующей камеры и геометрии установки.

Торцевые уплотнения для реакторов и производственных сосудов с мешалками во фармацевтической и химической промышленности (по описанию: уплотнения для смесителей и мешалок; конструкция исключает необходимость двойного уплотнения с вспомогательным оборудованием).
Примечания по типовым допущениям

Параметры давления и скорости указаны как предельные для чистых сред при корректном охлаждении/смазке. Для конкретной установки необходимо проверять допустимость по условиям работы насоса, материалам и системе обеспечения уплотнения.

Выбор пар трения и эластомеров определяется средой, температурой и совместимостью материалов.

Для морской воды рекомендуется исполнение из SAF 2507 и соответствующие пружины (коррозионностойкие сплавы).

Если вам нужны дополнительные параметры или информация о конкретных модификациях, уточните запрос.

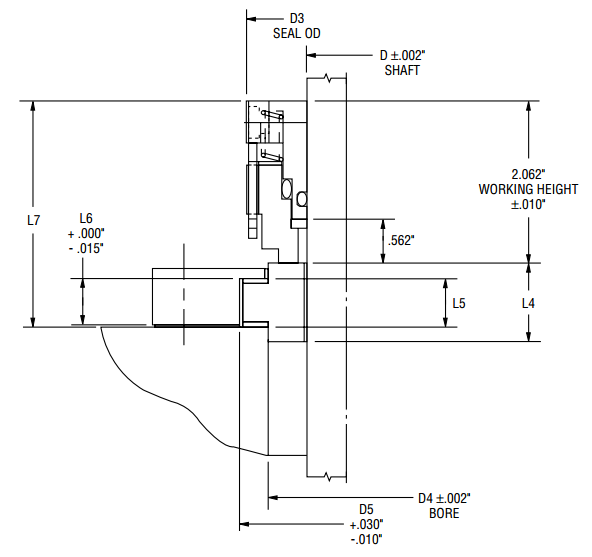

Размеры

Seal Size/D (mm)	Seal Size Code	03	D4	D5	L4	L5	L6	L7
25	0250	63.5	47.6	57.9	20.6	12.7	11.9	69.0
28	0280	66.6	50.8	61.1	20.6	12.7	11.9	69.0
30	0300	69.8	53.9	67.5	20.6	12.7	11.9	69.9
32	0320	69.8	53.9	67.5	20.6	12.7	11.9	69.9
33	0330	73.0	57.1	70.6	22.2	12.7	11.9	69.9
35	0350	73.0	57.1	70.6	22.2	12.7	11.9	69.9
38	0380	76.2	63.5	77.0	22.2	12.7	11.9	69.9
40	0400	79.3	66.6	80.2	22.2	12.7	11.9	69.9
43	0430	82.5	69.8	83.3	22.2	12.7	11.9	69.9
45	0450	85.7	73.0	89.7	22.2	12.7	11.9	69.9
50	0500	88.9	79.3	96.0	25.4	15.9	15.1	73.0
53	0530	92.0	82.5	99.2	25.4	15.9	15.1	73.0
55	0550	95.2	85.7	102.4	25.4	15.9	15.1	73.0
58	0580	98.4	88.9	105.6	25.4	15.9	15.1	73.0
60	0600	98.4	88.9	105.6	25.4	15.9	15.1	73.0
63	0630	101.6	92.0	108.7	25.4	15.9	15.1	73.0
65	0650	104.7	95.2	111.9	25.4	15.9	15.1	73.0
68	0680	107.9	98.4	115.1	25.4	15.9	15.1	73.0
70	0700	107.9	98.4	115.1	25.4	15.9	15.1	73.0
75	0750	114.3	103.2	119.8	25.4	15.9	15.1	73.0
80	0800	120.6	111.1	127.8	25.4	15.9	15.1	73.0
85	0850	123.8	114.3	131.0	25.4	15.9	15.1	73.0
90	0900	130.2	120.6	137.3	25.4	15.9	15.1	73.0
95	0950	133.3	123.8	140.5	25.4	15.9	15.1	73.0
100	1000	139.7	133.3	150.0	25.4	15.9	15.1	73.0
105	1050	142.9	136.5	153.2	25.4	15.9	15.1	73.0
110	1100	149.2	142.8	159.5	25.4	15.9	15.1	73.0
115	1150	155.5	149.2	165.9	25.4	15.9	15.1	73.0
120	1200	158.7	152.4	169.1	25.4	15.9	15.1	73.0
125	1250	165.1	158.7	175.4	25.4	15.9	15.1	73.0
130	1300	168.2	168.2	184.9	25.4	15.9	15.1	73.0
135	1350	174.6	174.6	191.3	25.4	15.9	15.1	73.0
140	1400	180.9	180.9	197.6	25.4	15.9	15.1	73.0
145	1450	184.1	184.1	200.8	25.4	15.9	15.1	73.0
150	1500	190.5	190.5	207.2	25.4	15.9	15.1	73.0
155	1550	193.6	193.6	210.3	25.4	15.9	15.1	73.0
160	1600	200.0	200.0	216.7	25.4	15.9	15.1	73.0
165	1650	203.2	203.2	219.9	25.4	15.9	15.1	73.0
170	1700	209.5	209.5	226.2	25.4	15.9	15.1	73.0
175	1750	215.9	215.9	232.6	25.4	15.9	15.1	73.0

Документы

Установочные размеры уплотнения 32.pdf Инструкция по торцевому уплотнению тип 32 (English).pdf
