0349 2M T/CarEP (1,375 in) сильфон торцевого уплотнения
Telegram
Ok
Vk

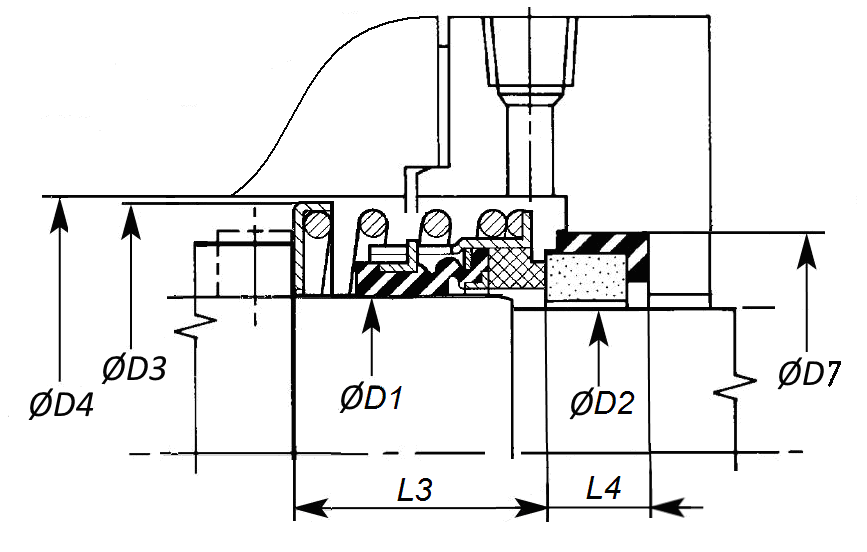

Размеры
| D1 (inches) | D1 | D2 | D3 | D4 | L3 | L4 | D7 |
| 0,500 | 12,70 | 9,52 | 32 | 35 | 25 | 8,7 | 24,60 |
| 0,625 | 15,87 | 12,70 | 35 | 39 | 25 | 8,7 | 27,80 |
| 0,750 | 19,05 | 15,87 | 40 | 43 | 25 | 10,3 | 30,95 |
| 0,813 | 20,63 | 19,05 | 41 | 45 | 25 | 10,3 | 34,15 |
| 0,875 | 22,22 | 20,63 | 43 | 46 | 25 | 10,3 | 35,7 |
| 1,000 | 25,40 | 22,22 | 47 | 50 | 25 | 10,3 | 37,30 |
| 1,125 | 20,57 | 25,40 | 56 | 59 | 33 | 10,3 | 40,50 |
| 1,250 | 31,75 | 20,57 | 59 | 82 | 33 | 11,9 | 47,65 |
| 1,375 | 34,92 | 31,75 | 63 | 66 | 33 | 11,9 | 50,80 |
| 1,500 | 38,10 | 34,92 | 67 | 70 | 33 | 11,9 | 54,00 |
| 1,625 | 41,27 | 38,10 | 71 | 74 | 33 | 11,9 | 57,15 |
| 1,750 | 44,45 | 41,27 | 74 | 77 | 41 | 11,9 | 60,35 |
| 1,875 | 47,62 | 44,45 | 77 | 81 | 41 | 11,9 | 63,50 |
| 2,000 | 50,80 | 47,62 | 81 | 85 | 41 | 11,9 | 66,70 |
| 2,125 | 53,97 | 50,80 | 84 | 88 | 41 | 13,5 | 69,85 |
| 2,250 | 57,15 | 53,97 | 88 | 91 | 41 | 13,5 | 73,05 |
| 2,375 | 60,32 | 57,15 | 91 | 94 | 41 | 13,5 | 76,20 |
| 2,500 | 63,50 | 60,32 | 94 | 97 | 41 | 13,5 | 79,40 |
| 2,625 | 66,67 | 63,50 | 100 | 106 | 49 | 13,5 | 82,55 |
| 2,750 | 69,85 | 66,67 | 103 | 109 | 49 | 15,9 | 92,05 |
| 2,875 | 73,02 | 69,85 | 108 | 113 | 52 | 15,9 | 95,25 |
| 3,000 | 76,20 | 73,02 | 111 | 116 | 52 | 15,9 | 98,40 |
| 3,125 | 79,37 | 76,20 | 118 | 123 | 56 | 15,9 | 101,60 |
| 3,250 | 82,55 | 79,37 | 121 | 127 | 56 | 19,9 | 111,13 |
| 3,375 | 85,72 | 82,55 | 125 | 130 | 56 | 19,9 | 114,30 |
| 3,500 | 88,90 | 85,72 | 128 | 133 | 56 | 19,9 | 117,48 |
| 3,625 | 92,07 | 88,90 | 131 | 137 | 59 | 19,9 | 120,65 |
| 3,750 | 95,25 | 92,07 | 134 | 140 | 59 | 19,9 | 123,83 |
| 3,875 | 98,42 | 95,25 | 139 | 144 | 62 | 19,9 | 127,00 |
| 4,000 | 101,60 | 98,42 | 142 | 147 | 62 | 19,9 | 130,18 |
| Температура от -40 о С до 205о С (в зависимости от используемых материалов) Вязкость до 3500 сСт Давление от вакуума до 83 бар (8,3 МПа) | |||||||
Расшифровка обозначения
Некоторые варианты исполнений/комплектаций
 |
 |
 |
 |

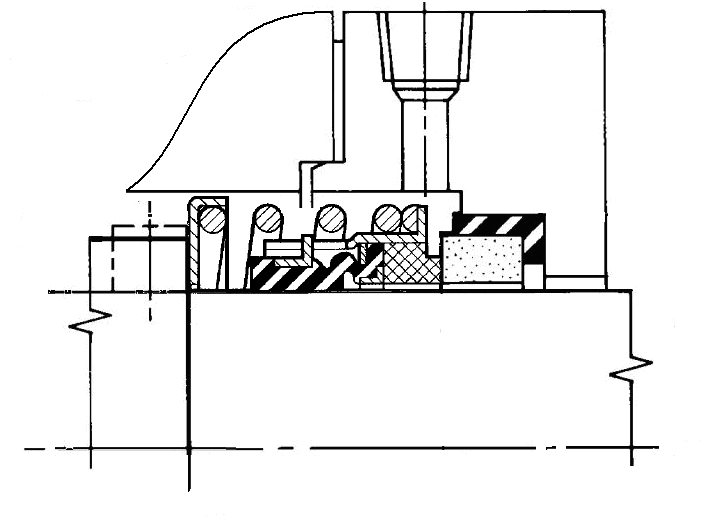

| Тип 2 на гладкий вал | Седло типа WM | Седло типа WG | Седло типа NG |
Расшифровка условного обозначения 25mm 2M N AAR1S1
|
25mm - диаметр вала в месте установки сильфона уплотнения (25 мм) |
|
|
2M - тип уплотнения (резиновый сильфон) |
|
|
N - тип седла |
|
|
Исполнение по материалу эластомера вращающейся и неподвижной части |
|
|
AA - тип резины (фторкаучук) |
|
|
Материал пары трения |
|
|
R - материал вращающегося кольца (графит пропитанный смолой) S - материал неподвижного кольца – седло (карбид кремния) |
|
|
Материал металлических частей |
|
|
1 - нержавеющая сталь 316 (аналог Х17Н13М3Т) |

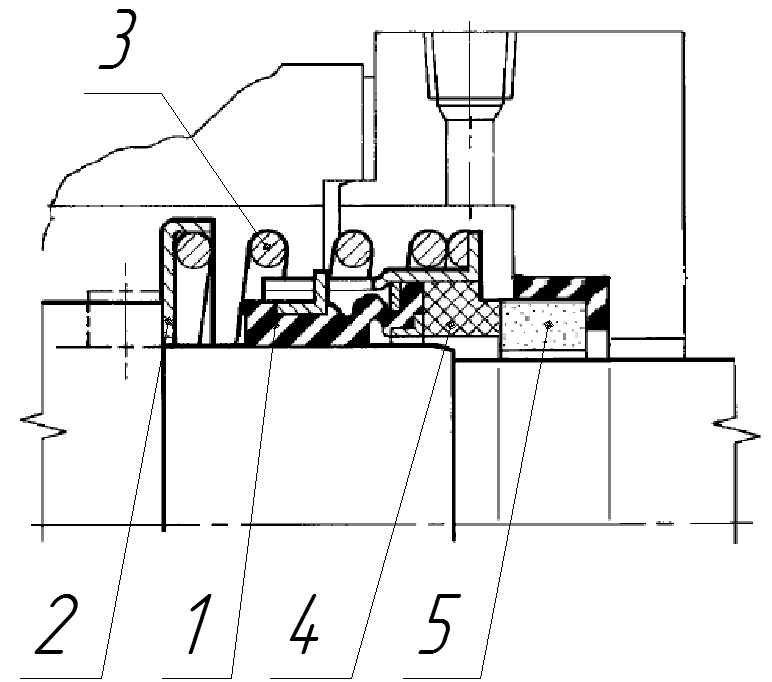

1 – сильфон, 2 - упорное кольцо 3 – пружина, 4 - торец головки 5 - седлоМатериальное исполнение
| Компоненты уплотнения | Материалы |
| Резиновые детали | Нитрил/ Buna-N эластомер, этиленпропилен, фторуглерод |
| Торец головки | Графит пропитанный смолой, спечённый карбид кремния |
| Седло | Керамика, спечённый карбид кремния |
| Металлические части | Нержавеющая сталь 316 (аналог Х17Н13М3Т) |
Предельные значения давления и скорости
Для определения максимального давления, необходимо умножить предельное давление для требуемого диаметра вала на соответствующие эксплуатационные коэффициенты.
| Критерий | Эксплуатационные данные | Коэффициенты |
| Смазывающая способность уплотняемой жидкостью | Бензин, керосин или лучше Вода, водные растворы, легкие углеводороды (удельный вес <0,65) | х 1,00 х 0,75 x 0,65 |
| Температура уплотняемой жидкости | До 79 оС От 79 оС до 121 оС От 121 оС до 177 оС Выше 177 оС | х 1,00 х 0,90 х 0,80 х 0,65 |
| Скорость | 1800 об/мин Выше 1800 | х 1,00 * |
| * Множитель = 1800/новая частота | ||
