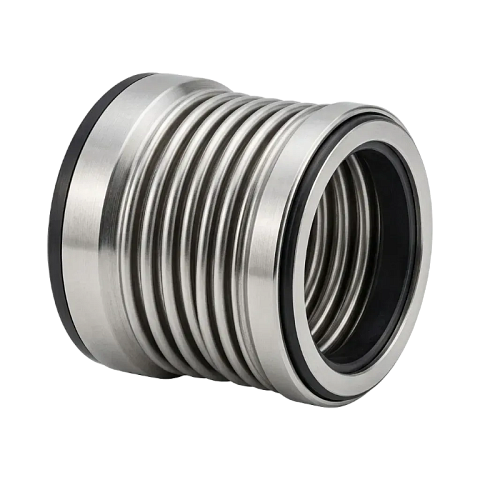

Торцевые уплотнения GL1H (уплотнение валов картриджного типа с металлическим сильфоном)

Сравнить

Под заказ

Цена по запросу

Доставка и оплата

Описание

Характеристики

Размеры

Расшифровка обозначения

Документы

Описание

Область применения:

GL1H разработано для использования в насосах, мешалках и другом оборудовании, где важна минимизация риска загрязнения продукта. Уплотнение сертифицировано по стандартам EHEDG (Европейская группа по проектированию гигиенического оборудования) и соответствует требованиям FDA. Конструкция исключает динамические эластомеры, что снижает риск загрязнения и упрощает очистку.

Отрасли:

Пищевая промышленность (молочная, производство соков, напитков, масел и жиров).
Фармацевтическая промышленность.
Производство крахмала, сахара, кондитерских изделий.

Среды:

Чистые и загрязнённые жидкости.
Вязкие и абразивные среды.
Продукты, требующие стерильных условий.

Характеристики

Давление

До 10 бар
Температурный диапазон

От -20°C до +150°C (зависит от материального исполнения)
Материальное исполнение

Седло/противоположное кольцо: Карбид кремния (SiC) или композитный материал SiC/графит.

Первичное кольцо: Углерод-графит или композитный материал SiC/графит.

Сильфон: Сплав 625.

Концевые фитинги сильфона: Нержавеющая сталь 316 или Инконель 625.

Прокладки: Фторэластомер, этилен-пропилен, нитрил.
Применение

Насосы.

Мешалки.

Оборудование, требующее стерильных условий и лёгкости очистки (CIP/SIP).
Аналоги и модификации

GL1B — уплотнение с формованным металлическим сильфоном, работает при давлении до 16 бар и температуре до 260 °C.

SAFLEX H — аналогичное гигиеническое уплотнение, но с другими размерами и материалами.
Жидкость

Криогенные жидкости, Пищевые жидкости, Фармацевтические жидкости
Примечания по типовым допущениям

Параметры давления и скорости указаны как предельные для чистых сред при корректном охлаждении/смазке. Для конкретной установки необходимо проверять допустимость по условиям работы насоса, материалам и системе обеспечения уплотнения.

Выбор пар трения и эластомеров определяется средой, температурой и совместимостью материалов.

Для морской воды рекомендуется исполнение из SAF 2507 и соответствующие пружины (коррозионностойкие сплавы).

Если вам нужны дополнительные параметры или информация о конкретных модификациях, уточните запрос.

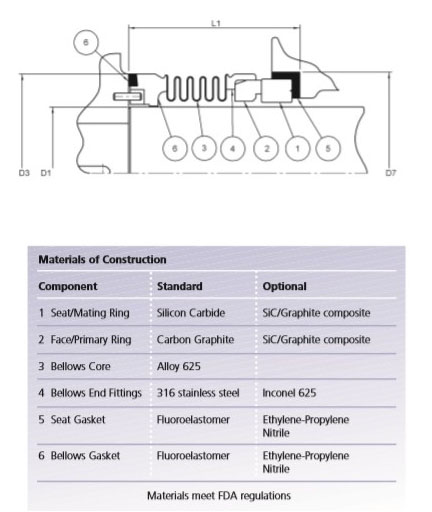

Размеры

Seal Size	D1 Shaft (mm)	D3 (max)	D7 (mm)	L1 (max)
0250	25	44	45	50
0300	30	49	50	50
0350	35	56	58	55
0400	40	61	63	55
0450	45	66	70	60
0500	50	71	73	60
0550	55	80	78	70
0600	60	85	83	/0
0650	65	90	90	80
0700	70	99	97	80
0750	75	104	105	80
0800	80	109	110	90

Расшифровка обозначения

Документы

Установочные размеры уплотнения GL1H.pdf
