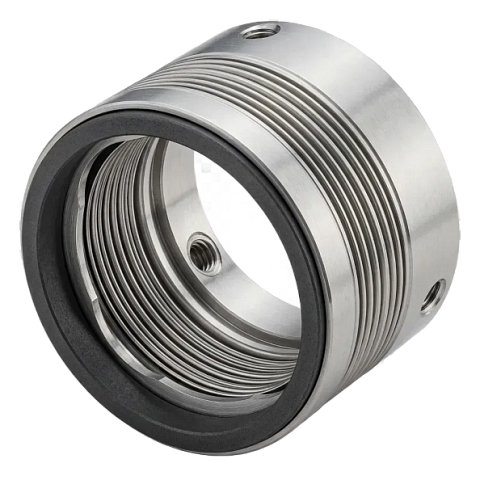

Торцевые уплотнения 676 (сильфонные уплотнения валов из стали AM35)

Сравнить

Под заказ

Торцевые уплотнения 676 (сильфонные уплотнения валов из стали AM35)

Диаметр

Цена по запросу

Доставка и оплата

Вариации по характеристикам

S676 AGS SLF 035

Диаметр

По запросу

Описание

Характеристики

Размеры

Документы

Описание

Область применения:

Низкотемпературное, металлофторчатое (металлические сильфоны) уплотнение с вращающимся сильфоном из нержавеющей стали. Предназначено для слабокоррозионных и абразивных сред; доступно с твердыми парами трениемными. Подходит для абразивных применений с широким выбором вторичных уплотнений. Самоочищающаяся конструкция вращающегося сильфона уменьшает риск засорения, характерный для пружинных уплотнений, и снижает потребность во внешней промывке.

Отрасли:

Нефтегазовая.
Энергетика.
Химическая промышленность.
Фармацевтика.
Горнодобывающая и минеральная промышленность.
Пищевая и напитки.
Целлюлозно-бумажная промышленность.
Водоочистка и водоснабжение.

Среды:

Слабокоррозионные жидкости.
Жидкости с абразивными включениями (при использовании твердых пар трения).
Вакуумные и избыточно-давленные среды в указанных пределах.

Характеристики

Давление

До 25 бар
Температурный диапазон

От -75°C до +200°C (зависит от материального исполнения)
Линейная скорость

До 25 м/с
Материальное исполнение

Ращающийся сильфон: нержавеющая сталь AM350.

Пары трения: доступны твердые комбинации для абразивных применений.

Вторичные уплотнения: широкий ассортимент материалов (варианты по каталогу производителя).
Применение

С процессными насосами и иным вращающимся оборудованием в перечисленных отраслях; для слабокоррозионных и абразивных служб в пределах указанных параметров
Аналоги и модификации

Type 676; совместимые системы обеспечения работы уплотнений: Smartflow, Smartflow IG, Safeunit, Safeunit Ultima, Safeclean; сопряженные элементы: GR1/1C
Примечания по типовым допущениям

Параметры давления и скорости указаны как предельные для чистых сред при корректном охлаждении/смазке. Для конкретной установки необходимо проверять допустимость по условиям работы насоса, материалам и системе обеспечения уплотнения.

Выбор пар трения и эластомеров определяется средой, температурой и совместимостью материалов.

Для морской воды рекомендуется исполнение из SAF 2507 и соответствующие пружины (коррозионностойкие сплавы).

Если вам нужны дополнительные параметры или информация о конкретных модификациях, уточните запрос.

Размеры


Размеры вращающейся части и седла, мм	Седло типа "DIN"

Sealol Dash No.	Размер вала A	B	C	D	E
670/680	670/680	670/680	670/680	670/680	670/680
-024	24	38.10	29.79	34.93	4.5
-025	25	39.00	30.50	35.68	4.5
-028	28	42.00	33.50	38.68	5.5
-030	30	44.00	35.50	40.68	5.1
-032	32	46.02	38.51	43.66	5.1
-033	33	47.00	38.20	44.63	4.5
-035	35	49.20	41.68	46.86	4.5
-038	38	52.37	43.59	50.04	5.2
-040	40	55.55	46.76	53.21	5.2
-043	43	58.72	49.94	56.39	5.2
-045	45	58.72	49.94	56.39	5.2
-048	48	61.90	53.09	59.56	5.0
-050	50	65.07	56.29	62.76	5.2
-053	53	68.25	59.44	65.91	5.2
-055	55	71.00	62.00	68.45	4.6
-058	58	74.60	65.79	72.29	6.6
-060	60	74.60	65.79	72.29	6.6
-063	63	80.95	70.87	78.64	6.6
-065	65	84.12	74.04	81.81	6.0
-068*	68	87.30	77.22	85.01	5.1
-070	70	87.30	77.22	85.01	8.2
-075	75	95.25	84.38	92.13	7.8
-080	80	98.43	87.30	95.81	6.7
-085	85	104.78	93.65	102.16	6.7
-090	90	107.95	96.82	105.33	9.0
-095	95	114.30	103.17	111.68	9.0
-100	100	120.65	109.52	118.03	9.0
-102	102	120.65	109.52	118.03	9.0
-105	105	131.75	115.49	124.76	7.1
-110	110	138.13	126.44	131.14	7.1
-115	115	144.48	128.22	137.49	7.1
-120	120	144.48	128.22	137.49	7.1
-125	125	150.83	134.59	143.87	7.1
-130	130	157.81	140.56	150.85	7.1
-140	140	170.54	153.31	163.60	7.1
-150	150	176.89	159.66	169.98	7.1

Документы

Установочные размеры уплотнения 676.pdf Инструкция по монтажу и эксплуатации торцевого уплотнения тип 676.pdf
