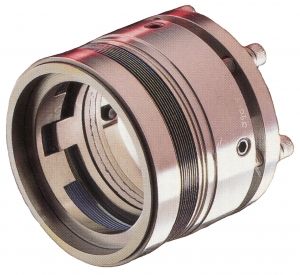

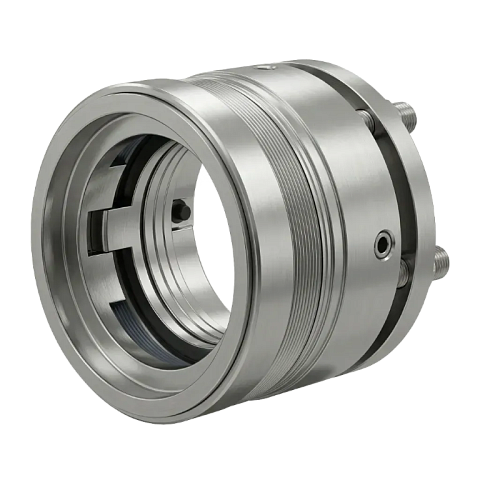

Торцевые уплотнения 606

Цена по запросу

Доставка и оплата

Описание

Характеристики

Размеры

Расшифровка обозначения

Документы

Описание

Область применения:

Торцевое уплотнение типа 606 с металлическим сильфоном для насосов. Предназначено для герметизации вращающихся валов в условиях агрессивных сред, высоких температур и давлений. Конструкция с металлическим сильфоном обеспечивает надёжность и долговечность, минимизируя утечки. Надежное торцевое уплотнение для максимальной надежности и длительного срока службы в вязких или термореактивных средах.

Отрасли:

Нефтепереработка и нефтехимия.
Химическая промышленность.
Энергетика.
Переработка газов.
Промышленное производство с агрессивными средами.

Среды:

Углеводороды (в т. ч. лёгкие и тяжёлые фракции).
Растворители.
Кислоты и щёлочи (в зависимости от материала пар трения).
Вода и водные растворы.
Газы под давлением.
Другие агрессивные и нейтральные жидкости.

Характеристики

Давление

До 25 бар
Гидравлическая балансировка

Да
Температурный диапазон

От -75°C до +425°C (зависит от материального исполнения)
Линейная скорость

До 25 м/с
Материальное исполнение

Сильфон: нержавеющая сталь (например, 316L, Alloy 20, Hastelloy).

Вторичные уплотнения: эластомеры (FKM, EPDM, PTFE и др.).

Пары трения: углерод/карбид кремния, карбид вольфрама/карбид кремния и др. (подбор по среде).
Применение

Герметизация валов центробежных насосов, перемешивающих устройств и другого вращающегося оборудования в тяжёлых условиях.
Аналоги и модификации

Существуют варианты с разными материалами пар трения и вторичных уплотнений под конкретные среды и температуры.
Варианты комплектации насосов

Разные диаметры вала (стандартный ряд размеров).

Выбор материалов пар трения и эластомеров.

Опции для высоких/низких температур.

Исполнения для абразивных сред.

Варианты с промывкой/охлаждением.
Соответствие стандарту

API
Примечания по типовым допущениям

Параметры давления и скорости указаны как предельные для чистых сред при корректном охлаждении/смазке. Для конкретной установки необходимо проверять допустимость по условиям работы насоса, материалам и системе обеспечения уплотнения.

Выбор пар трения и эластомеров определяется средой, температурой и совместимостью материалов.

Для морской воды рекомендуется исполнение из SAF 2507 и соответствующие пружины (коррозионностойкие сплавы).

Если вам нужны дополнительные параметры или информация о конкретных модификациях, уточните запрос.

Размеры

Seal Dash Number (size code)	A +.000 -.002	В Ref.	C Ref.	A +.000 -0.05	В Ref.	C Ref.
-16	.750	1.625	2.312	19.05	41.28	58.72
-18	.875	1.750	2.343	22.23	44.45	59.51
-20	1.000	1.875	2.343	25.40	47.63	59.51
-22	1.125	2.000	2.375	28.58	50.80	60.33
-24	1.250	2.125	2.375	31.75	53.98	60.33
-26	1.375	2.250	2.468	34.93	57.15	62.69
-28	1.500	2.375	2.500	38.10	60.33	63.50
-30	1.625	2.500	2.500	41.28	63.50	63.50
-32	1.750	2.625	2.531	44.45	66.68	64.29
-34	1.875	2.750	2.531	47.63	69.35	64.29
-36	2.000	2.875	2.562	50.80	73.03	65.07
-38	2.125	3.000	2.562	53.98	76.20	65.07
-40	2.250	3.250	2.750	57.15	82.55	69.85
-42	2.375	3.375	2.781	60.33	85.73	70.64
-44	2.500	3.500	2.781	63.50	88.90	70.64
-46	2.625	3.687	2.875	66.68	93.65	73.03
-48	2.750	3.812	3.000	69.85	96.82	76.20
-50	2.875	4.000	3.000	73.03	101.60	76.20
-52	3.000	4.125	3.000	76.20	104.78	76.20
-54	3.125	4.250	3.000	79.38	107.95	76.20
-56	3.250	4.375	3.000	82.55	111.13	76.20
-58	3.375	4.500	3.000	85.73	114.30	76.20
-60	3.500	4.625	3.000	88.90	117.48	76.20
-62	3.625	4.750	3.000	92.08	120.65	76.20
-64	3.750	4.875	3.000	95.25	123.83	76.20

Расшифровка обозначения

Документы

Установочные размеры уплотнения 606.pdf Инструкция по монтажу и эксплуатации торцевого уплотнения тип 606.pdf
