Описание

Область применения:

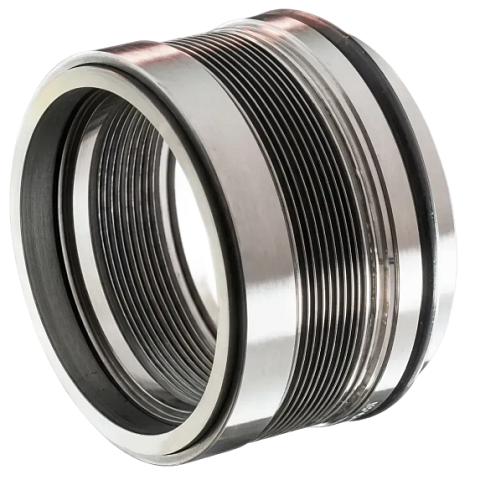

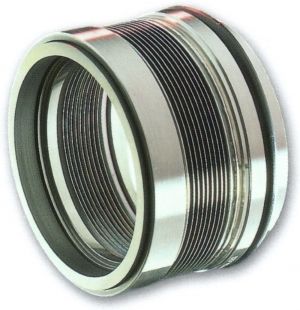

Одинарное уплотнение с металлическим сильфоном, разработанное для работы в тяжёлых условиях. Обеспечивает надёжную герметизацию вращающихся валов в насосах и другом оборудовании при высоких температурах, давлениях и в агрессивных средах. Конструкция с металлическим сильфоном исключает утечки, характерные для эластомерных уплотнений, и обеспечивает длительный срок службы.

Отрасли:

Нефтепереработка и нефтехимия.
Химическая промышленность.
Энергетика (в т. ч. паровые системы).
Целлюлозно‑бумажная промышленность.
Переработка углеводородов.
Фармацевтика и биотехнологии (при соответствующем исполнении).

Среды:

Углеводороды (нефть, нефтепродукты, газы).
Агрессивные химические среды (кислоты, щёлочи, растворители).
Пар и перегретая вода.
Слабоабразивные суспензии.
Среды с высокой коррозионной активностью.

Характеристики

Давление

Статическое: до 32 бар; динамическое: до 25 бар
Гидравлическая балансировка

Да
Температурный диапазон

От -75°C до + 425°C (зависит от материального исполнения)
Линейная скорость

До 25 м/с
Материальное исполнение

Сильфон: AM350, Inconel 718, Hastelloy C (в зависимости от среды).

Пары трения: углеграфит, карбид кремния (SiC), карбид вольфрама (TC).

Вторичные уплотнения: фторкаучук (Viton), PTFE, графойл (по запросу).

Металлические детали: AISI 304, AISI 316L, титан, сплавы на основе никеля (в зависимости от исполнения).
Применение

Центробежные насосы для нефтепродуктов и химикатов.

Насосы для паровых систем и перегретой воды.

Реакторы и мешалки в химической промышленности.

Оборудование для переработки углеводородов.

Агрегаты с высокими требованиями к герметичности при экстремальных температурах и давлениях.
Соответствие стандарту

API
Примечания по типовым допущениям

Параметры давления и скорости указаны как предельные для чистых сред при корректном охлаждении/смазке. Для конкретной установки необходимо проверять допустимость по условиям работы насоса, материалам и системе обеспечения уплотнения.

Выбор пар трения и эластомеров определяется средой, температурой и совместимостью материалов.

Для морской воды рекомендуется исполнение из SAF 2507 и соответствующие пружины (коррозионностойкие сплавы).

Если вам нужны дополнительные параметры или информация о конкретных модификациях, уточните запрос.

Размеры

Inch					mm
Seal Dash Number (size code)	A +.000 -.002	B Ref.	C Ref.	D Ref.	A +.000 -0.05	B Ref.	C Ref.	D Ref.
-13	1.0C0	1.937	1.959	1.138	25.40	49.20	50.01	23.91
-20	1.125	2.062	1.959	1.138	28.58	52.37	50.01	23.91
-22	1.250	2.187	1.959	1.138	31.75	55.55	50.01	23.91
-24	1.375	2.312	1.933	1.138	34.93	58.72	49.23	23.91
-26	1.500	2 562	2.053	1.191	38.10	65.07	52.40	30.25
-23	1.625	2.562	2.050	1.222	41.28	65.07	52.32	31.04
-30	1.750	2 687	2.050	1.254	44.45	68.25	52.32	31.85
-32	1.875	2812	2.052	1.254	47.63	71.42	52.37	31.85
-34	2 000	2 937	2.050	1.285	50.80	74.60	52.32	32.64
-36	2.125	3.187	2.182	1.316	53.98	80.95	55.42	33.43
-38	2 250	3.312	2.218	1.348	57.15	34.12	56.34	34.24
-40	2.375	3.437	2.186	1.379	60.33	87.30	55.52	35.03
-42	2.500	3.562	2.184	1.410	63.50	90.47	55.47	35.31
-44	2.625	3.687	2.250	1.443	66.68	93.65	57.15	36.65
-46	2.750	3.937	2.250	1.608	69.35	100.00	57.15	40.34
-48	2.875	4.052	2.281	1.608	73.03	103.17	57.94	40.34
-50	3.000	4.187	2.250	1.608	76.20	106.35	57.15	40.34
-52	3.125	4312	2.250	1.608	79.33	109.52	57.15	40.34
-54	3.250	4.437	2.219	1.608	32.55	112.70	56.36	40.34
-56	3.375	4.552	2.282	1.608	35.73	11587	57.96	40.34
-58	3.5C0	4 687	2.373	1.650	38.90	119.05	60.27	41.91
-60	3625	4812	2.375	1.650	92.08	122 22	60.33	41.91
-62	3.750	4.937	2.375	1.650	95.25	12540	60.33	41.91
-64	3.875	5.052	2.375	1.650	98.43	123.57	60.33	41.91

Расшифровка обозначения

Документы

Установочные размеры уплотнения 604.pdf Инструкция по монтажу и эксплуатации торцевого уплотнения тип 604.pdf
