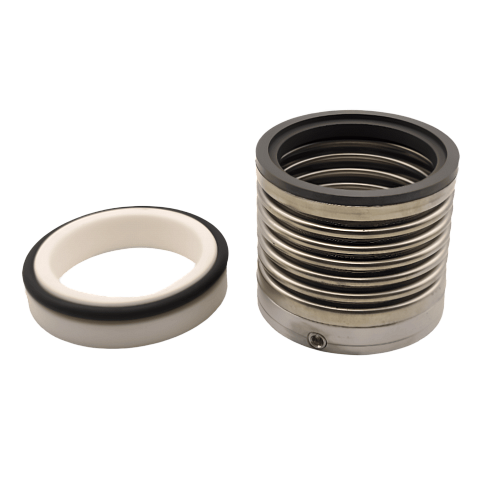

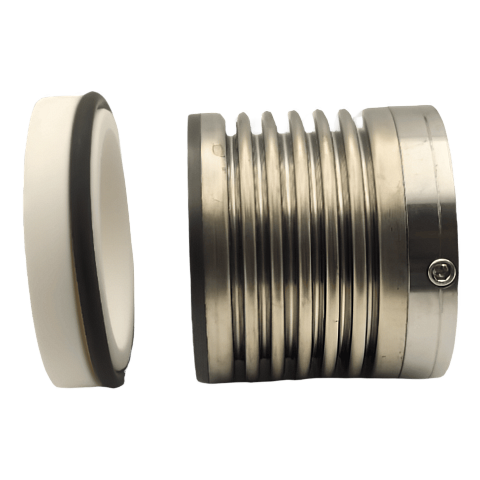

Торцевые уплотнения 515Е

Сравнить

В наличии

Торцевые уплотнения 515Е

Диаметр

Тип седла

Материал сильфона

Вайтон

Пара трения

Графит-керамика

от 55 083 ₽

Доставка и оплата

Вариации по характеристикам

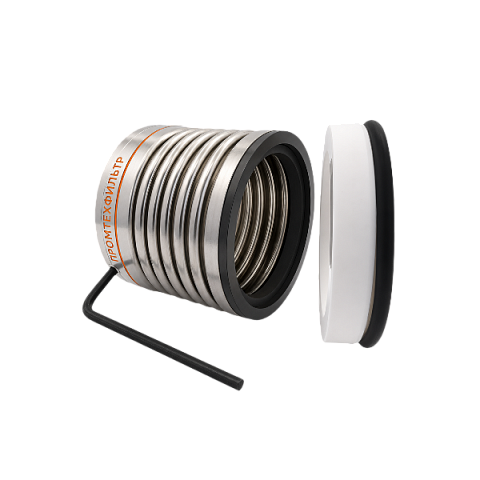

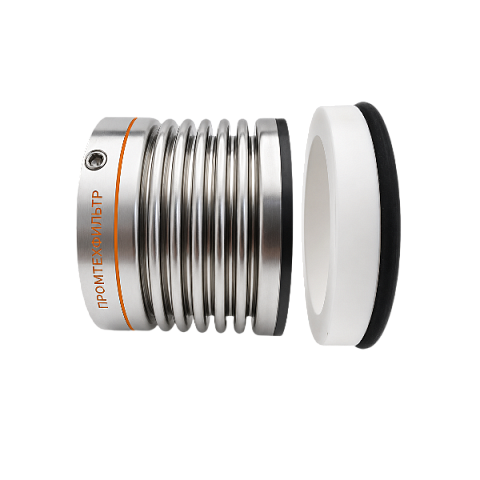

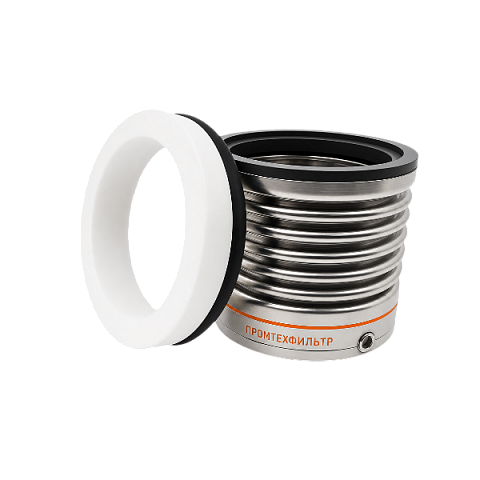

45mm 515E BO PAARXX торцовое уплотнение

55 083 ₽

Описание

Характеристики

Размеры

Документы

Описание

Область применения:

Торцевое уплотнение с асимметричным формованным металлическим сильфоном, предназначенное для общего применения. Конструкция обеспечивает равномерное распределение напряжений, повышенную прочность и гибкость. Уплотнение биротационное, изначально сбалансировано по давлению. Соответствует европейским стандартам DIN 24960/L1N, ISO 3069, BS 2557:1975 и американскому стандарту ANSI B73.1‑1974.

Отрасли:

Биотехнологии.
Химическая промышленность.
Пищевая промышленность.
Горнодобывающая промышленность.
Нефтедобыча и нефтепереработка.
Целлюлозно‑бумажная промышленность.
Фармацевтика.
Очистка сточных вод.
Водоподготовка и водоснабжении.

Среды:

Технологические жидкости общего назначения, в т. ч. агрессивные среды (в зависимости от материала пар трения и эластомеров).

Характеристики

Давление

Избыточное — до 20 бар; гидростатическое — до 30 бар
Гидравлическая балансировка

Сбалансировано по давлению
Температурный диапазон

От -400°C до +200°C (зависит от материального исполнения)
Линейная скорость

До 25 м/с
Материальное исполнение

Металлический сильфон (материалы подбираются по применению), эластомеры и пары трения — в зависимости от среды и условий эксплуатации.
Диаметр вала

от 18 мм до 100 мм (от 0,75′′ до 4′′)
Утечка

В пределах норм для механических уплотнений данного класса (конкретные значения зависят от условий эксплуатации и материалов)
Применение

Центробежные насосы и другое вращающееся оборудование общего назначения.
Варианты комплектации насосов

Различные комбинации материалов пар трения и эластомеров в зависимости от рабочей среды и условий эксплуатации.
Примечания по типовым допущениям

Параметры давления и скорости указаны как предельные для чистых сред при корректном охлаждении/смазке. Для конкретной установки необходимо проверять допустимость по условиям работы насоса, материалам и системе обеспечения уплотнения.

Выбор пар трения и эластомеров определяется средой, температурой и совместимостью материалов.

Для морской воды рекомендуется исполнение из SAF 2507 и соответствующие пружины (коррозионностойкие сплавы).

Если вам нужны дополнительные параметры или информация о конкретных модификациях, уточните запрос.

Размеры

Seal Size (mm)	Seal Size Code	D1	DЗ	D4	L1 (N)	L3
18	0180	18	31.0	34	45	31.5
20	0200	20	31.0	36	45	31.5
22	0220	22	31.0	38	45	31.5
24	0240	24	36.0	40	50	36.7
25	0250	25	36.0	41	50	37.0
28	0280	28	39.0	44	50	37.5
30	0300	30	42.0	46	50	38.0
32	0320	32	46.0	48	55	43.0
33	0330	33	46.0	49	55	43.0
35	0350	35	48.5	51	55	43.0
38	0380	38	51.5	58	55	42.0
40	0400	40	54.0	60	55	42.0
43	0430	43	58.4	63	60	47.0
45	0450	45	58.4	65	60	47.0
48	0480	48	63.7	68	60	47.0
50	0500	50	63.7	70	60	46.5
53	0530	53	69.0	73	70	56.5
55	0550	55	71.0	75	70	56.5
58	0580	58	73.3	83	70	56.5
60	0600	60	76.7	85	70	56.5
63	0630	63	79.4	88	70	56.5
65	0650	65	83.0	90	80	66.5
68	0680	68	87.8	93	80	66.5
70	0700	70	87.8	95	80	65.5
75	0750	75	94.0	104	80	65.5
80	0800	80	100.6	109	90	75.0
85	0850	85	106.0	114	90	75.0
90	0900	90	110.3	119	90	75.0
95	0950	95	114.9	124	90	75.0
100	1000	100	121.3	129	90	75.0

Документы

Установочные размеры уплотнения 515Е.pdf Инструкция по монтажу и эксплуатации торцевого уплотнения тип 515E.pdf
