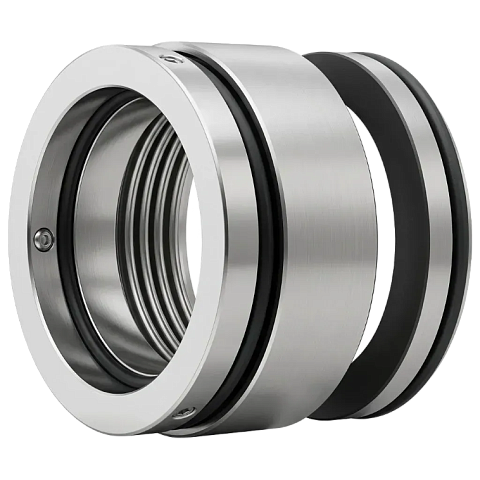

Торцевое уплотнение тип 50 Propac

Сравнить

Под заказ

Диаметр

Цена по запросу

Доставка и оплата

Вариации по характеристикам

65mm Type 50 P/15090

Диаметр

По запросу

45mm 50 GA-185875 (чертеж GA-185875) 0450/ 50 /15/P15059

Диаметр

По запросу

30mm 50 248X XXXXS1 (чертеж GA-185844) 0300/ 50 /15/P15049

Диаметр

По запросу

0550/50/95/P15087

Диаметр

По запросу

0500/50/03/P15020

Диаметр

По запросу

0450/50/87/P15118

Диаметр

По запросу

1 2

Описание

Характеристики

Размеры

Расшифровка обозначения

Описание

Область применения:

Многопружинное уплотнение картриджного типа, предназначенное для использования в насосах, мешалках, гомогенизаторах и других вращающихся механизмах. Оно обеспечивает надёжную герметизацию при работе с коррозионными и абразивными средами.

Уплотнение состоит из вращающейся головки с винтами для установки на валу, вторичных статических уплотнений из фторкаучука (вайтон), нитрильной резины или других материалов, а также пар трения из углеграфита, карбида вольфрама, карбида кремния (силайд) и других материалов. Пружины защищены О-образным кольцом от контакта с перекачиваемой жидкостью.

Отрасли:

Химическая промышленность.
Пищевая промышленность.
Фармацевтическая промышленность.
Водоснабжение.
Горнорудная промышленность.
Нефтегазовая отрасль.
Нефтехимическая отрасль.
Целлюлозно-бумажная промышленность.

Среды:

Бумажной массой.
Макулатурой.
Водой.
Конденсатом.
Нефтепродуктами.
Перегретой водой.
Пищевыми жидкостями.
Сточно-массовыми жидкостями.
Химическими жидкостями.

Характеристики

Температурный диапазон

От -40°C до +160°C (зависит от материального исполнения)
Линейная скорость

До 20 м/с
Материальное исполнение

Пары трения: углеграфит, карбид вольфрама, карбид кремния (силайд) и другие материалы.

Вторичные уплотнения: фторкаучук (вайтон), нитрильная резина и другие материалы.
Диаметр вала

От 16 до 100 мм
Утечка

Менее 2 см³/ч (в зависимости от материалов, перекачиваемой жидкости, температуры и частоты вращения)
Варианты комплектации насосов

Доступны различные конфигурации в зависимости от материалов пар трения и вторичных уплотнений. Например, пары трения могут быть из карбида вольфрама по карбиду вольфрама, карбида кремния по карбиду кремния, углеграфита по углеграфиту.
Давление изб.

До 40 бар
Соответствие стандарту

DIN, ISO, ОСТ
Примечания по типовым допущениям

Параметры давления и скорости указаны как предельные для чистых сред при корректном охлаждении/смазке. Для конкретной установки необходимо проверять допустимость по условиям работы насоса, материалам и системе обеспечения уплотнения.

Выбор пар трения и эластомеров определяется средой, температурой и совместимостью материалов.

Для морской воды рекомендуется исполнение из SAF 2507 и соответствующие пружины (коррозионностойкие сплавы).

Если вам нужны дополнительные параметры или информация о конкретных модификациях, уточните запрос.

Размеры

Таблица размеров, мм

D1	D2	D3	L1K*	L2
16	28	29	35,0	26,5
18	32	34	37,5	27,5
20	34	36	37,7	27,5
22	36	38	37,5	27,5
24	38	40	40,0	30,0
25	39	41	40,0	30,0
28	42	44	42,5	32,5
30	44	46	42,5	32,5
32	46	48	42,5	32,5
33	47	49	42,5	32,5
35	49	51	42,5	32,5
38	54	58	45,0	34,0
40	56	60	45,0	34,0
43	59	63	45,0	34,0
45	61	65	45,0	34,0
48	64	68	45,0	34,0
50	66	70	47,5	34,5
53	69	73	47,5	34,5
55	71	75	47,5	34,5
58	78	83	52,5	39,5
60	80	85	52,5	39,5
63	83	88	52,5	39,5
65	85	90	52,5	39,5
68	88	93	52,5	39,0
70	91	95	60,0	45,0
75	99	104	60,0	45,0
80	104	109	60,0	44,5
85	109	114	60,0	44,5
90	114	119	65,0	49,5
95	119	124	65,0	49,5
100	124	129	65,0	49,5

Расшифровка обозначения

A - Вращающееся кольцо пары трения
B - Неподвижное кольцо пары трения (седло)
C - Пружина
D - О-образное кольцо седла
E - Втулка

ДЕТАЛИ ИСПОЛНЕНИЯ	МАТЕРИАЛЫ
Описание	Стандартные	Опции
Неподвижное кольцо пары трения (седло)	Спеченный карбид кремния	Карбид вольфрама с дуплексной нержавеющей сталью (UNS S31803, AISI 329)
Вращающееся кольцо пары трения	Углеграфит с дуплексной нержавеющей сталью (UNS S 31803, AISI 329) Карбид кремния с дуплексной нержавеющей сталью (UNS S31803, AISI 329)	Карбид вольфрама с дуплексной нержавеющей сталью (UNS S31803, AISI 329)
Уплотнительные кольца O-Ring	Фторуглерод Нитрил	Перфторкаучук (Изоласт) высокотемпературный Этиленпропилен
Металлические детали	Нержавеющая сталь 316L

Самовывоз

Сегодня

Доставка экспресс-почтой/ТК

В день прихода
оплаты

Оплата

Безналичный расчет. 100% предоплата по счету

Задать вопрос

Менеджеры компании в кратчайшие сроки ответят на ваши вопросы, произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение

Другие товары

В наличии

Торцевое уплотнение MG912

от 9 480 ₽

В корзину

Сравнить

В наличии

Торцевые уплотнения R3 (VGM)

от 420 ₽

В корзину

Сравнить

В наличии

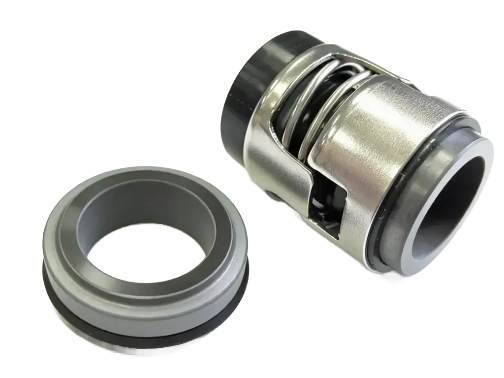

Торцевые уплотнения тип B (VGM706B)
