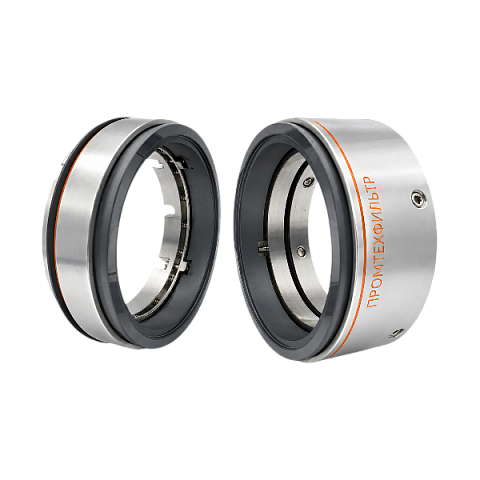

Торцевое уплотнение M011

Сравнить

В наличии

Диаметр

Тип седла

Материал сильфона

Вайтон

Нитрил

Этиленпропилен

Пара трения

Карбид кремния-карбид кремния

от 37 860 ₽

Доставка и оплата

Вариации по характеристикам

Выбор характеристик

Наименование

Диаметр

Тип седла

Материал сильфона

Вайтон

Нитрил

Этиленпропилен

Пара трения

Карбид кремния-карбид кремния

Цена

0700 M011 RS/SicSicV/H7 торцевое уплотнение

Диаметр

Тип седла

Материал сильфона

Вайтон

Пара трения

Карбид кремния-карбид кремния

По запросу

0700 M011 RS/SicSicN/H7 торцевое уплотнение

Диаметр

Тип седла

Материал сильфона

Нитрил

Пара трения

Карбид кремния-карбид кремния

По запросу

0700 M011 RS/SicSicEP/H7 торцевое уплотнение

Диаметр

Тип седла

Материал сильфона

Этиленпропилен

Пара трения

Карбид кремния-карбид кремния

56 580 ₽

0700 M011 PT/SicSicV/H7 торцевое уплотнение

Диаметр

Тип седла

Материал сильфона

Вайтон

Пара трения

Карбид кремния-карбид кремния

46 260 ₽

0700 M011 PT/SicSicN/H7 торцевое уплотнение

Диаметр

Тип седла

Материал сильфона

Нитрил

Пара трения

Карбид кремния-карбид кремния

37 860 ₽

Описание

Характеристики

Размеры

Документы

Описание

Механическое уплотнение вала, предназначенное для герметизации вращающихся валов насосного и другого оборудования. Обеспечивает надёжную защиту от протечек перекачиваемой среды при высоких нагрузках. Отличается простой конструкцией, ремонтопригодностью и универсальностью применения.

Отрасли:

химическая промышленность,
нефтепереработка и нефтехимия,
водоподготовка и водоочистка,
пищевая промышленность,
энергетика,
целлюлозно‑бумажная промышленность,
коммунальное хозяйство.

Среды:

вода (чистая, техническая, сточная),
слабые растворы кислот и щелочей,
масла и нефтепродукты,
пищевые жидкости (при соответствующем материальном исполнении),
нейтральные и слабоагрессивные химические среды.

Примечания по типовым допущениям:

Параметры давления и скорости указаны как предельные для чистых сред при корректном охлаждении/смазке. Для конкретной установки необходимо проверять допустимость по условиям работы насоса, материалам и системе обеспечения уплотнения.
Выбор пар трения и эластомеров определяется средой, температурой и совместимостью материалов.
Для морской воды рекомендуется исполнение из SAF 2507 и соответствующие пружины (коррозионностойкие сплавы).
Если вам нужны дополнительные параметры или информация о конкретных модификациях, уточните запрос.

Характеристики

Давление

до 16 бар
Гидравлическая балансировка

да
Температурный диапазон

от -20°C до +150°C (зависит от материального исполнения).
Линейная скорость

до 12 м/с
Материальное исполнение

корпусные детали: нержавеющая сталь AISI 304 или AISI 316; пары трения: углеграфит/карбид кремния, карбид кремния/карбид кремния, углеграфит/керамика; упругие элементы: нитрильная резина (NBR), фторкаучук (FKM), этилен‑пропиленовый каучук (EPDM); пружины: нержавеющая сталь
Диаметр вала

18-100 мм
Производители

John Crane (Великобритания), Flowserve (США), Eagle Burgmann (Германия), AESSEAL (Великобритания), отечественные производители
Аналоги и модификации

аналоги по конструкции: Burgmann Type B, John Crane Type 2100, Flowserve Type 680; российские аналоги: УТ 110, УТ 120 (в зависимости от материального исполнения).
Давление гидростатическое

25 бар
Температура

–40 °C … +220 °C
Применение в насосаах

центробежные насосы различного назначения, мешалки и миксеры, компрессоры и воздуходувки, оборудование для перекачки сред в химических производствах, насосы систем водоснабжения и водоотведения, пищевое оборудование (при исполнении из разрешённых материалов)
Модификации (примеры)

M011S (с дополнительным защитным козырьком); M011H (усиленное исполнение для высоких температур); M011K (коррозионностойкое исполнение из хастеллоя);

Размеры

Размеры в мм

d1	d3	d6	d7	d8	d10	l1k	l3	l5	l6	f	mx
18	33	27	33	3	34.7	37.5	19.5	2	5	3	4
20	35	29	35	3	36.7	37.5	19.5	2	5	3	4
22	37	31	37	3	38.7	37.5	19.5	2	5	3	4
24	39	33	39	3	40.7	40	20.5	2	5	3.5	5
25	40	34	40	3	41.7	40	20.5	2	5	3.5	5
28	43	37	43	3	44.7	42.5	21.5	2	5	3.5	5
30	45	39	45	3	46.7	42.5	21.5	2	5	3.5	5
32	48	42	48	3	49.7	42.5	21.5	2	5	3.5	5
33	48	42	48	3	49.7	42.5	21.5	2	5	3.5	5
35	50	44	50	3	51.7	42.5	21.5	2	5	3.5	5
38	56	49	56	4	57.7	45	24	2	6	4	6
40	58	51	58	4	59.7	45	24	2	6	4	6
43	61	54	61	4	62.7	45	24	2	6	4	6
45	63	56	63	4	64.7	45	24	2	6	4	6
48	66	59	66	4	67.7	45	24	2	6	4	6
50	70	62	70	4	71.7	47.5	25	2.5	6	4	6
53	73	65	73	4	74.7	47.5	25	2.5	6	4	6
55	75	67	75	4	76.7	47.5	25	2.5	6	4	6
58	78	70	78	4	80.5	52.5	28	2.5	6	4	6
60	80	72	80	4	82.5	52.5	28	2.5	6	4	6
63	83	75	83	4	85.5	52.5	28	2.5	6	4	6
65	85	77	85	4	87.5	52.5	28	2.5	6	4	6
68	90	81	90	4	92.5	52.5	28	2.5	7	4	6
70	92	83	92	4	94.5	60	34	2.5	7	6	8
75	97	88	97	4	100.5	60	34	2.5	7	6	8
80	105	95	105	4	108.5	60	34	3	7	6	8
85	110	100	110	4	113.5	60	34	3	7	6	8
90	115	105	115	4	118.5	65	39	3	7	10	8
95	120	110	120	4	123.5	65	39	3	7	10	8
100	125	115	125	4	128.5	65	39	3	7	10	8

Документы

HRN_M011.pdf
