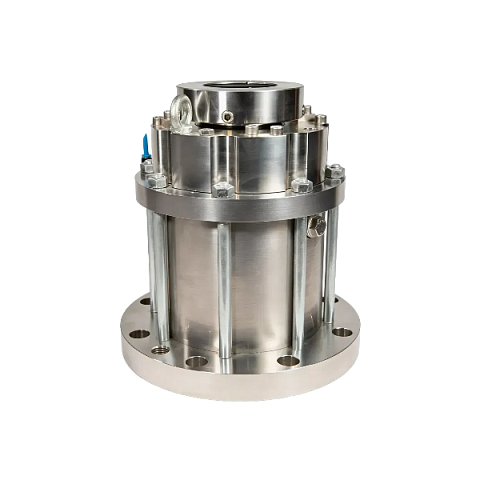

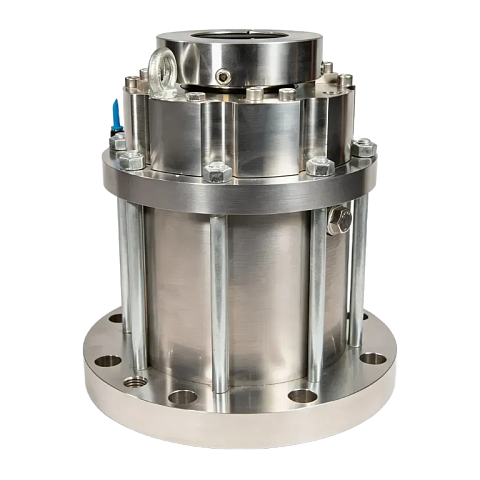

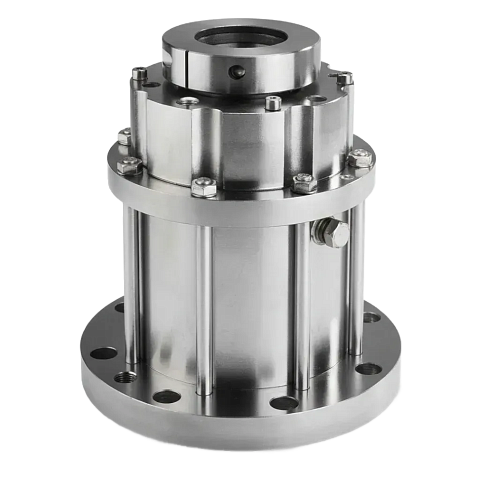

Торцевое уплотнение CK738D

Описание

Область применения:

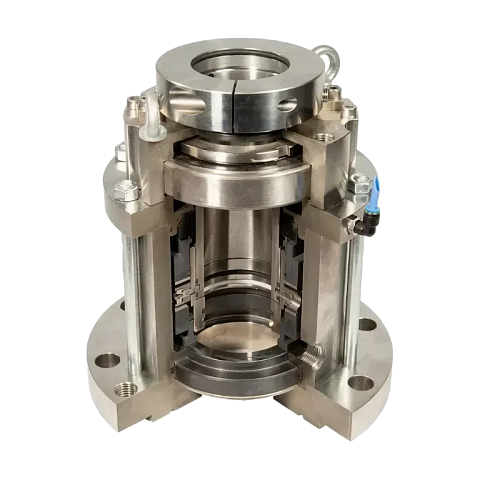

Тип CK 738 (W, D, G, GD) — это двухрядное (dual-cartridge) торцевое уплотнение картриджного типа для мешалок и агитаторов стеклоэмалированных химических реакторов, выполненное по стандарту DIN 28138, для установки на резервуарах с верхним входом по DIN 28136, с монтажным фланцем по DIN 28137‑2 и концами валов по DIN 28159. Уплотнение имеет уравновешенные торцовые пары трения в компоновке «спина к спине» (back-to-back), высококачественные материалы и упорный подшипник, что совместно со специальной конструкцией втулки обеспечивает стабильную настройку зазоров и работоспособность в тяжёлых условиях эксплуатации.

Доступны четыре варианта смазки и работы пар трения:

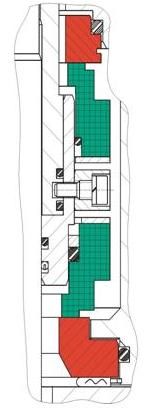

• W — жидкостносмазываемое (wet),

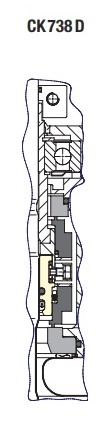

• D — сухоходное контактирующее (dry-running),
• G — газосмазываемое бесконтактное (gas-lubricated, non-contacting),
• GD — комбинация газосмазываемое бесконтактное со стороны продукта / сухоходное контактирующее снаружи.

Все исполнения допускаются к применению во взрывоопасных зонах в соответствии с Директивой 2014/34/EU (ATEX) при наличии соответствующих сертификатов.

Основные преимущества:

• Высокопроизводительное картриджное уплотнение для стеклоэмалированных реакторов с уравновешенными парами трения и встроенным упорным подшипником, обеспечивающими стабильность настройки и надёжную работу в тяжёлых условиях.
• Модульная конструкция с взаимозаменяемыми узлами уплотнения, что обеспечивает широкую адаптируемость под различные аппараты и упрощает сервис.
• Соответствие геометрии и присоединительных размеров стандарту DIN 28138 (сосуд), DIN 28136 (верхний вход), DIN 28137‑2 (фланец) и DIN 28159 (концы вала мешалки), что облегчает интеграцию в стандартные стеклоэмалированные аппараты.
• Четыре варианта смазки/работы (W, D, G, GD), позволяющие выбрать жидкостносмазываемое, сухоходное или газосмазываемое бесконтактное решение в зависимости от требований к чистоте продукта и утечкам.
• Газосмазываемые исполнения (G, GD) обеспечивают бесконтактную работу без износа и без образования частиц, что критично для высокочистых фармацевтических процессов; конструкция GD дополнительно снижает расход барьерного газа по сравнению с исполнением G.
• Сухоходные контактирующие исполнения (D и наружная ступень GD) исключают загрязнение продукта барьерной жидкостью и характеризуются низким износом торцев.
• Возможность применения во взрывоопасных атмосферах (ATEX 2014/34/EU, категории 1/2/3 по запросу).

Отрасли:

• Химическая промышленность.
• Фармацевтическая промышленность (включая высокочистые и высокопроизводительные фармацевтические процессы), а также прочие отрасли, использующие стеклоэмалированные химические реакторы и мешалки/агитаторы.

Среды:

Жидкости и газы, характерные для стеклоэмалированных химических реакторов, включая химические жидкости и высокочистые фармацевтические среды, в том числе:

• Для исполнения W — жидкие среды с жидкостной смазкой (барьерной или буферной жидкостью);
• Для исполнения D — среды, допускающие работу сухоходных контактирующих пар трения;
• Для исполнений G и GD — газовые барьерные среды для бесконтактной газосмазываемой работы, в том числе для процессов, где требуется исключить загрязнение продукта (фармацевтические применения высокой чистоты).

Все исполнения допускаются к применению во взрывоопасных зонах в соответствии с Директивой 2014/34/EU (ATEX) при наличии соответствующих сертификатов.
