Торцевое уплотнение 5615

Сравнить

В наличии

Торцевое уплотнение 5615

Диаметр

Материал сильфона

Изоласт

от 53 160 ₽

Доставка и оплата

Самовывоз

Сегодня

Доставка экспресс-почтой/ТК

В день прихода
оплаты

Оплата

Безналичный расчет. 100% предоплата по счету

Описание

Характеристики

Размеры

Расшифровка обозначения

Документы

Описание

Область применения:

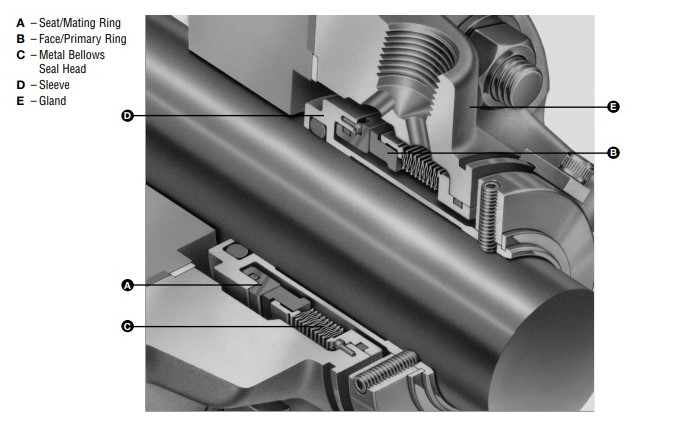

Семейство одинарных торцевых уплотнений картриджного типа с металлическим сильфоном для насосов и другого вращающегося оборудования. Сильфон выполняет функцию первичного уплотняющего и компенсационного элемента, обеспечивая передачу осевого усилия без использования эластомерных компенсирующих элементов по валу.

Серия 5600 является первым по-настоящему универсальным картриджным уплотнением John Crane: компоненты серии взаимозаменяемы, что позволяет применять одно семейство уплотнений на всём предприятии, снижать номенклатуру ЗИП и упрощать обслуживание. Модель 5615 доступна с металло-сильфонами, сваренными по краям, из сплава Alloy 20 или Alloy C‑276, в вращающемся или стационарном исполнении.

Тип 5615 — одинарное картриджное уплотнение с металлическим сильфоном.

Тип 5615Q — вариант 5615 с опорным фланцем (quench gland) и дроссельной втулкой из углерода (carbon ring throttle bushing) для организации обмывки/закалочной среды.

Тип 5615L — вариант 5615 с опорным фланцем и манжетным уплотнением (lip seal) в качестве вторичной ступени на стороне атмосферы.

Основные преимущества:

Универсальное картриджное исполнение, модульная семейство 5600: возможность использовать одно семейство на разных установках, сокращение складских запасов и упрощение обслуживания.
Оптимизированная, гидравлически сбалансированная конструкция для работы при повышенном давлении.
Сильфонное исполнение - отсутствие эластомерных компенсаторов по валу, лучшая компенсация осевых смещений.
Взаимозаменяемость компонентов серии 5600, возможность выбора вращающегося или стационарного исполнения сильфона.
Соответствие основным стандартам размеров насосов ANSI B73.1M и DIN 24960.
Наличие исполнений с закалочной/обмывочной камерой и дополнительным дросселирующим/манжетным элементом (5615Q и 5615L).

Отрасли:

Нефтегазовая промышленность.
Нефтепереработка.
Нефтехимическая промышленность.
Химическая промышленность.
Целлюлозно‑бумажная промышленность.
Горнорудная промышленность.
Водоснабжение.
Очистка сточных вод.
Пищевая промышленность.
Фармацевтическая промышленность.
Энергетика.
Охлаждение и холодильная техника (refrigeration compression).
Производство полимеров.
Новые энергетические технологии.
Переработка отходов и водоподготовка.

Среды:

Абразивные.
Токсичные и летучие технологические среды.
Опасные хладагенты.
Сточные и чистые воды различные технологические жидкости в перечисленных отраслях.

Характеристики

Тип

Одинарное картриджное уплотнение с металлическим сильфоном
Гидравлическая балансировка

Да
Температурный диапазон

От -30°C до +205°C (зависит от материального исполнения)
Линейная скорость

До 25 м/с
Диаметр вала

От 24 мм до 175 мм
Варианты комплектации насосов

Type 5615 - базовое одинарное картриджное уплотнение с металлическим сильфоном.

Type 5615Q - исполнение с опорным фланцем с закалочной/обмывочной камерой и дроссельным кольцом из углерода.

Type 5615L - исполнение с опорным фланцем с закалочной/обмывочной камерой и манжетным уплотнением.

Для 5615 - с металло‑сильфоном из Alloy 20 или Alloy C‑276, в вращающейся или стационарной конфигурации.

Также доступна опция использования твёрдых пар трения для абразивных сред.
Давление изб.

До 21 бар
Давление гидростатическое

До 21 бар
Примечания по типовым допущениям

Параметры давления и скорости указаны как предельные для чистых сред при корректном охлаждении/смазке. Для конкретной установки необходимо проверять допустимость по условиям работы насоса, материалам и системе обеспечения уплотнения.

Выбор пар трения и эластомеров определяется средой, температурой и совместимостью материалов.

Для морской воды рекомендуется исполнение из SAF 2507 и соответствующие пружины (коррозионностойкие сплавы).

Если вам нужны дополнительные параметры или информация о конкретных модификациях, уточните запрос.

Размеры

Seal Size/D1 (mm)	Seal Size Code	D2	D4 Min.	D4 Max.	D26	L12	123	L39	L56	L90	L91	L92	M	N
24	0240	34.9	36.7	48.0	101.6	50.5	34.4	49.6	13.5	50.8	4.0	0.9	13.3	712
25	0250	34.9	36.7	48.0	101.6	50.5	34.4	49.6	13.5	50.8	4.0	0.9	13.3	712
28	0280	38.1	*	51.2	104.8	52.4	36.7	52.4	13.5	54.0	3.2	*	13.3	74.5
30	0300	40.0	*	56.5	108.0	52.4	36.7	52.4	13.5	54.0	3.2	*	13.3	79.9
32	0320	41.3	*	58.3	108.0	52.4	36.7	52.4	13.5	54.0	3.2	*	13.3	81.6
33	0330	44.5	*	61.5	111.1	52.4	36.7	52.4	13.5	54.0	3.2	*	13.3	84.8
35	0350	44.5	*	61.5	111.1	52.4	36.7	52.4	13.5	54.0	3.2	*	13.3	84.8
38	0380	49.2	51.0	68.1	123.8	54.8	37.8	54.0	15.1	55.5	4.0	0.8	13.3	91.4
40	0400	52.4	54.2	71.4	127.0	54.8	37.8	54.0	15.1	55.5	4.0	0.8	14.3	95.7
43	0430	55.1	56.9	74.1	133.4	54.8	37.8	54.0	15.1	55.5	4.0	0.8	14.3	98.4
45	0450	55.1	56.9	74.1	133.4	54.8	37.8	54.0	15.1	55.5	4.0	0.8	14.3	98.4
48	0480	58.7	60.5	74.1	133.4	54.8	37.8	54.0	15.1	55.5	4.0	0.8	14.3	98.4
50	0500	61.9	63.7	76.6	139.7	60.3	40.7	58.7	27.0	60.3	4.7	1.6	14.3	101.6
53	0530	65.1	66.9	85.3	148.8	60.3	40.7	58.7	15.1	60.3	4.7	1.6	17.4	113.5
55	0550	66.7	75.0	85.3	148.8	60.3	40.7	58.7	15.1	60.3	4.7	1.6	17.4	113.5
58	0580	68.2	70.0	88.5	165.1	60.3	40.7	58.7	15.1	60.3	4.7	1.6	17.4	116.0
60	0600	71.4	732	91.7	165.1	63.1	43.6	62.6	15.9	64.2	3.6	0.5	17.4	119.9
63	0630	77.8	*	98.8	171.5	63.1	43.6	65.1	15.9	66.7	3.2	*	17.4	127.0
65	0650	77.8	*	98.8	171.5	63.1	43.6	65.1	15.9	66.7	3.2	*	17.4	127.0
68	0680	84.1	*	103.2	171.5	63.5	41.3	63.5	15.9	65.1	3.2	*	17.4	131.3
70	0700	84.1	*	103.2	171.5	63.5	41.3	63.5	15.9	65.1	3.2	*	17.4	131.3
75	0750	92.1	*	113.5	196.9	63.5	45.4	65.1	17.4	66.7	3.2	*	20.6	145.3

Расшифровка обозначения

Документы

Установочные размеры уплотнения 5615.pdf Инструкция по монтажу и эксплуатации торцевого уплотнения тип 5615.pdf
