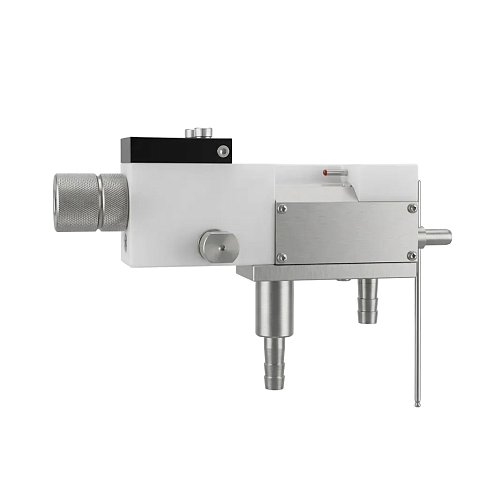

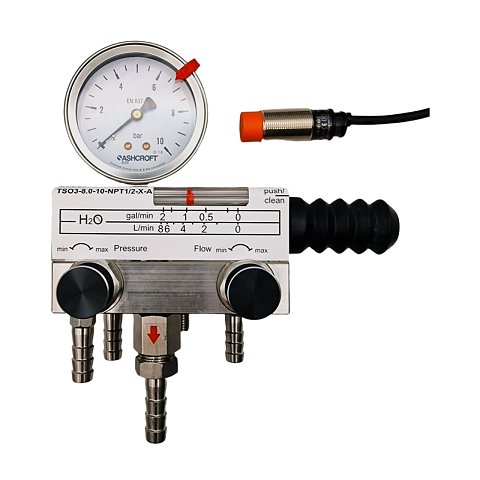

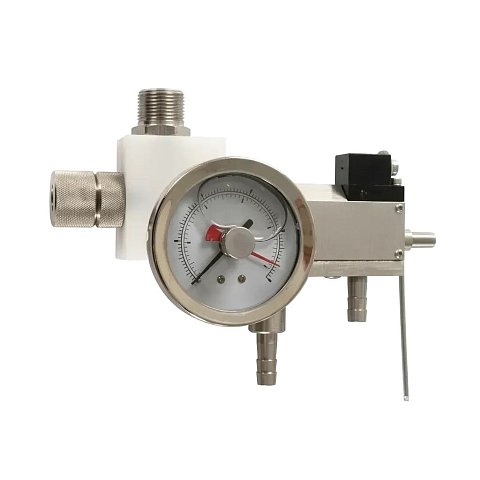

Аналог Safeunit SFQ/SFP/SFD • Safeunit Ultima SUQ/SUP/SUD
Устройства для управления, измерения и регулирования расхода и давления уплотняющей воды в системах с торцевыми уплотнениями и сальниковыми набивками.
Серия FU применяется с одинарными и двойными торцевыми уплотнениями вала на насосах, реакторах, мешалках и фильтрах. Три исполнения — FU1, FU2 и FU3 — перекрывают схемы подключения API Plan 62, Plan 32 и Plan 54.
Ключевые характеристики:
- API Plan 32 / 54 / 62
- 0,8–3,0 л/мин
- до 10 бар
- PNP/NPN сигнализация
Кратко об изделии
Тип: Устройство управления и измерения расхода уплотняющей воды
Назначение: Контроль, измерение и регулирование расхода и давления уплотняющей воды
Исполнения: FU1, FU2, FU3
Диапазон расхода: 0,8–3,0 л/мин
Макс. давление: 10 бар
Сигнализация: Электрический датчик PNP/NPN, постоянный ток
Оригинальный аналог: Safeunit (SFQ, SFP, SFD) • Safeunit Ultima (SUQ, SUP, SUD)
Принцип работы
Отфильтрованная уплотняющая вода поступает в устройство через вход 1 и проходит через блок измерения расхода. Фактический расход определяется по положению кольцеобразного поплавка в прозрачной измерительной трубке: жидкость перемещает поплавок, и при стабильном потоке он остаётся неподвижным на отметке, соответствующей фактическому расходу.
После блока измерения вода с заданными параметрами давления и расхода подаётся через выход 1 к уплотнительному устройству для его охлаждения и смазки.

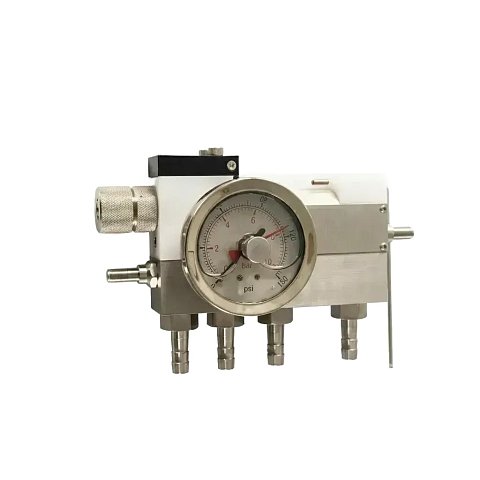

Схема для двойных уплотнений (FU3)
В исполнении для двойных уплотнений вода возвращается от уплотнения через вход 2, проходит через манометр, показывающий текущее давление, и выводится через выход 2 обратно в циркуляцию. Регулятор давления в составе FU3 обеспечивает активное поддержание заданного давления затворной жидкости.
Диагностика состояния уплотнения по показаниям устройства
| Показание расхода |
Показание давления |
Диагноз |
| Выше заданного | Ниже заданного | Утечка уплотнения |
| Ниже заданного | Выше заданного | Заклинивание или блокировка уплотнения |
| Ниже заданного | Ниже заданного | Проблемы подачи или циркуляции уплотняющей воды |
Технические характеристики
| Параметр |
Значение |
| Диапазон расхода | 0,8–3,0 л/мин |
| Максимальное измеряемое давление | 10 бар |
| Тип сигнализации | Электрический датчик PNP/NPN, постоянный ток |
| Тип расходомера | Поплавковый, с прозрачной измерительной трубкой |
| Тип клапана регулирования расхода | Одноходовой, с защитой от заклинивания |
| Очистка расходомерной трубки | Во время работы без изменения параметров расхода и давления |
| Монтаж | Рядом с обслуживаемым оборудованием, к напольной стойке или иной опоре |

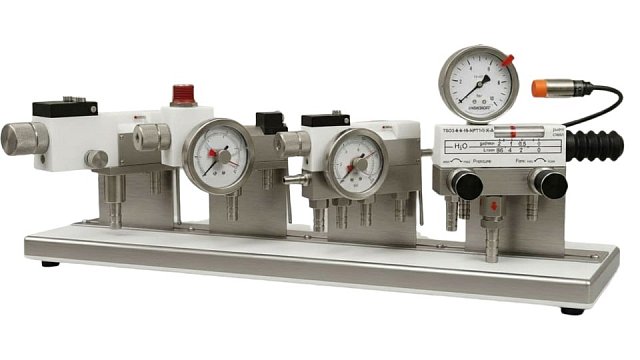

Сравнение исполнений FU1 / FU2 / FU3
Три исполнения серии FU различаются по типу обслуживаемого уплотнения, составу регулирующих и измерительных элементов, схеме подключения по API и количеству патрубков.
| Параметр |
FU1 |
FU2 |
FU3 |
| Тип уплотнения | Одинарное | Одинарное / набивка | Двойное |
| Схема API | Plan 62 | Plan 32 | Plan 54 |
| Расходомер | Да | Да | Да |
| Манометр | Нет | Да | Да |
| Регулятор давления | Нет | Нет | Да |
| Клапан регулирования расхода | Одноходовой | Одноходовой | Одноходовой |
| Количество входов / выходов | 1 / 1 | 1 / 1 | 2 / 2 |
| Сигнализация низкого расхода | Да | Да | Да |
| Очистка трубки во время работы | Да | Да | Да |
| Диапазон расхода, л/мин | 0,8–3,0 | 0,8–3,0 | 0,8–3,0 |
| Макс. давление, бар | 10 | 10 | 10 |
| Аналог Safeunit | SFQ | SFP | SFD |
| Аналог Safeunit Ultima | SUQ | SUP | SUD |

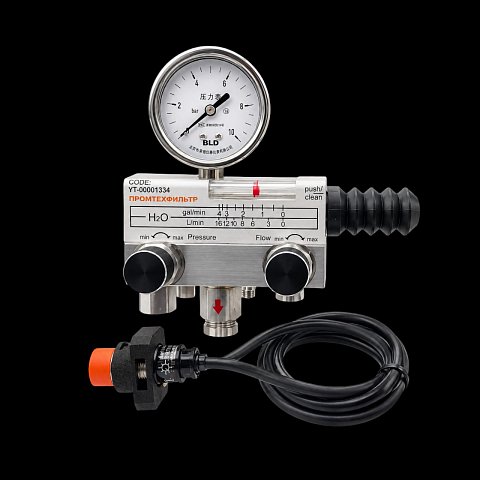

Состав и основные узлы
Устройства серии FU комплектуются следующими элементами в зависимости от исполнения:
Общие для всех исполнений
- Расходомер с прозрачной измерительной трубкой и кольцеобразным поплавком.
- Указатель требуемого расхода с настройкой шестигранным ключом.
- Одноходовой клапан регулирования расхода с защитой от заклинивания.
- Датчик сигнализации низкого расхода (PNP/NPN, постоянный ток) с индикаторной лампой.
- Очиститель расходомерной трубки — работает без остановки оборудования.
- Крепление для монтажа к напольной стойке или иной опоре.
- Шестигранный ключ для настройки.
Только в FU2 и FU3
- Манометр для визуального контроля давления уплотняющей воды.
Только в FU3
- Регулятор давления для активного поддержания заданного давления затворной жидкости.
- Второй входной и второй выходной патрубки для подключения обратного контура от двойного уплотнения.
Область применения
Типы уплотнений и оборудование
- Одинарные торцевые уплотнения вала — исполнения FU1 и FU2.
- Сальниковые набивки — исполнение FU2.
- Двойные торцевые уплотнения вала — исполнение FU3.
Устройство совместимо с насосами, реакторами, фильтрами и мешалками — любым динамическим оборудованием с уплотнительными устройствами вала.
Отрасли
- Водоснабжение
- Нефтегазовая и нефтедобывающая промышленность
- Нефтехимия и химическая промышленность
- Целлюлозно-бумажная промышленность
- Горнорудная отрасль
- Энергетика
- Пищевая промышленность
- Фармацевтическая промышленность
- Сельское хозяйство
Соответствие оригинальным сериям John Crane
Исполнения FU1, FU2 и FU3 являются аналогами оригинальных систем серий Safeunit и Safeunit Ultima производства John Crane.
| Аналог |
Назначение |
Комплектация |
Safeunit |
Safeunit Ultima |
Схема API |
| FU1 | Одинарные уплотнения | Без регулятора давления, без манометра, одноходовой клапан | SFQ | SUQ | Plan 62 |
| FU2 | Одинарные уплотнения / набивки | Без регулятора давления, с манометром, одноходовой клапан | SFP | SUP | Plan 32 |
| FU3 | Двойные торцевые уплотнения | С регулятором давления, с манометром, одноходовой клапан | SFD | SUD | Plan 54 |
Параметры оригинальных серий Safeunit и Safeunit Ultima
| Параметр |
Safeunit |
Safeunit Ultima |
| Модели | SFQ, SFP, SFD | SUQ, SUP, SUD |
| Расход (стандартный) | до 3 л/мин и до 8 л/мин | до 3 л/мин |
| Давление | до 6 бар и до 10 бар | до 6 бар и до 10 бар |
| Возможность экономии воды | до 50% | до 50% |
| Макс. температура | до +75 °C | до +100 °C |
Часто задаваемые вопросы
Для чего используется система регулирования и контроля уплотняющей воды?
Система предназначена для управления и контроля расхода и давления уплотняющей воды, подаваемой к уплотнительным устройствам вала. Уплотняющая вода охлаждает и смазывает пару трения уплотнения, что обеспечивает его работоспособность.
Чем отличаются исполнения FU1, FU2 и FU3?
FU1 — для одинарных торцевых уплотнений (без манометра). FU2 — для одинарных уплотнений и набивок (с манометром). FU3 — для двойных уплотнений (манометр + регулятор давления + 2 входа/выхода).
Как определить, какое исполнение подходит для конкретного оборудования?
Одинарное торцевое уплотнение без контроля давления — FU1. С контролем давления — FU2. Двойное уплотнение — FU3. Уточните в документации оборудования.
Каким оригинальным сериям соответствуют исполнения FU1, FU2 и FU3?
FU1: SFQ/SUQ, FU2: SFP/SUP, FU3: SFD/SUD.
Каков диапазон расхода и максимальное давление?
0,8–3,0 л/мин, до 10 бар.
Как устройство сигнализирует об отклонении?
Электрический датчик PNP/NPN с индикаторной лампой.
Можно ли проводить очистку без остановки оборудования?
Да, очистка расходомерной трубки выполняется во время работы.
Какие требования к монтажу?
Крепление к стойке рядом с оборудованием, промывка трубопроводов перед подключением.
Подбор исполнения
Для корректного выбора исполнения необходимо определить тип уплотнительного узла, требуемый расход и рабочее давление уплотняющей воды.
Если тип уплотнения или схема обвязки вашего оборудования неизвестны — сообщите нам тип оборудования, конструкцию уплотнительного узла и рабочие параметры. Специалист поможет выбрать исполнение и ответит в течение рабочего дня.
