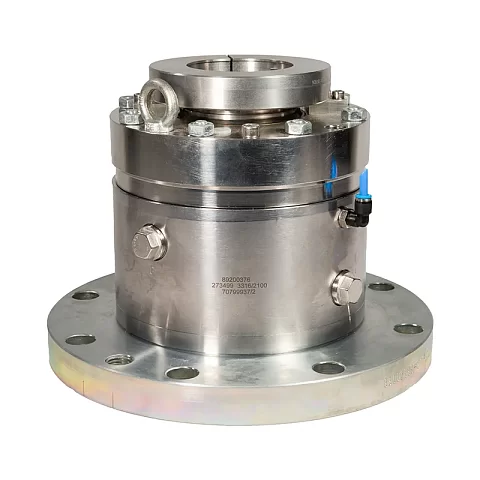

50mm CK726 D/M7262.01 LPN: 0500/726/01/DM7262 Drawing: D/M7262.01

Сравнить

Артикул 90238775

Под заказ

Характеристики

Диаметр

Цена по запросу

Доставка и оплата

Самовывоз

Сегодня

Доставка экспресс-почтой/ТК

В день прихода
оплаты

Оплата

Безналичный расчет. 100% предоплата по счету

Описание

Характеристики

Размеры

Расшифровка обозначения

Документы

Описание

Область применения:

Конструкция отличается высокой степенью стандартизации и широким выбором применяемых материалов, что делает её экономичным решением для общего применения в химической и фармацевтической промышленности. Стандартные версии соответствуют требованиям DIN 28138 (части 1 и 3) для уплотнений сосудов и рассчитаны на использование в стальных химических реакционных сосудах с перемешиванием согласно DIN 28136. Они предназначены для установки на монтажный фланец по стандарту DIN 28141 и на торцы вала мешалки в соответствии с DIN 28154. При этом уплотнения могут быть адаптированы и для монтажа на оборудование, не соответствующее стандартам DIN.

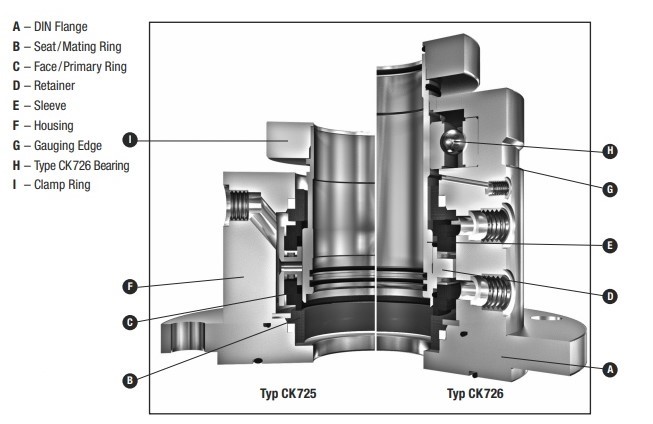

Особенностью конструкции является возможность модификации: путём замены рабочих поверхностей жидкостно‑смазываемое уплотнение типа CK 726W можно преобразовать в контактное сухое уплотнение CK 726D. Контактные сухие уплотнения исключают загрязнение затворной жидкостью, обеспечивают низкий износ рабочих поверхностей и позволяют применять простую в установке и экономичную газовую систему. Для упрощения складского учёта важно, что компоненты уплотнений CK 726 (W/D) во многом унифицированы с деталями других моделей этого семейства — CK 725 (D) и CK 736 (D).

Основные преимущества:

Картриджное исполнение с двойным уплотнением, готовое к установке (сокращение ошибок при установке).
Возможность работы как в мокром исполнении (CK 726W), так и в контактном сухом (CK 726D) путем замены пар трения.
Высокая степень стандартизации и унификации с другими типами семейства (CK 725(D), CK 736(D)) упрощение складских запасов.
Соответствие ряду DIN‑стандартов для реакционных сосудов с мешалками (DIN 28136, 28138, 28141, 28154).
Пригодность для применения в химической и фармацевтической промышленности, включая потенциально взрывоопасные среды (при соблюдении требований к взрывозащите).

Отрасли:

Химическая промышленность (реакционные сосуды с мешалками).
Фармацевтическая промышленность.
Прочие отрасли, использующие стальные химические реакционные сосуды с верхним приводом мешалки.
Нефтегазовая.
Водоснабжение и водоотведение.
Предприятия ЖКХ.
Пищевое производство.
Электроэнергетическая.
Горнодобывающая промышленность.

Среды:

Химические реакционные среды (жидкие, иногда газожидкостные).
Фармацевтические среды.
Потенциально взрывоопасные среды.
Гомогенизация, введение газа, диспергирование газа, дисперсия приостановлениет теплопередача.

Характеристики

Диаметр

50
Оборудование

Уплотнения для смесителей, Мешалки
Соответствие стандарту

DIN
Тип

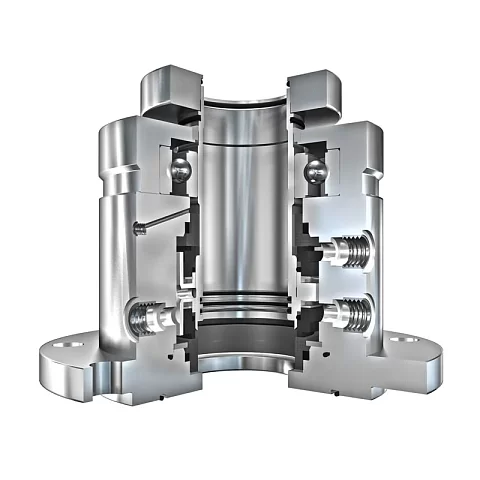

Картриджное двойное торцевое уплотнение для мешалок/агитаторов с верхним доступом
Температурный диапазон

От -40°C до +200°C (зависит от материального исполнения)
Материальное исполнение
Материал подвижной части (вращающееся кольцо), варианты:
- Car графит (carbon, углеграфит).
- Cer керамика (оксид алюминия).
- SiC карбид кремния.
- TC карбид вольфрама.
Материал неподвижного кольца, варианты:
- Car графит (carbon, углеграфит).
- Cer керамика (оксид алюминия).
- SiC карбид кремния.
- TC карбид вольфрама.
Варианты исполнения пар трения:
- Car/Cer графит / керамика.
- Car/SiC графит / карбид кремния.
- SiC/SiC карбид кремния / карбид кремния.
- TC/TC карбид вольфрама / карбид вольфрама.
Исполнение сильфона (если предусмотрен в конкретной модификации):
- HstB Hastelloy B коррозионностойкий сплав на основе никеля.
- HstC Hastelloy C коррозионностойкий сплав на основе никеля.
Исполнения металлической части и пружины (формат, как вы просили):
- AISI 304 нержавеющая сталь AISI 304.
- AISI 316 нержавеющая сталь AISI 316.
- AISI 316Ti нержавеющая сталь AISI 316Ti (стабилизированная титаном).
Давление

До 6 бар
Применение

Миксеры, агитаторы, мешалки, реакторы.
Примечания по типовым допущениям

Параметры давления и скорости указаны как предельные для чистых сред при корректном охлаждении/смазке. Для конкретной установки необходимо проверять допустимость по условиям работы насоса, материалам и системе обеспечения уплотнения.

Выбор пар трения и эластомеров определяется средой, температурой и совместимостью материалов.

Для морской воды рекомендуется исполнение из SAF 2507 и соответствующие пружины (коррозионностойкие сплавы).

Если вам нужны дополнительные параметры или информация о конкретных модификациях, уточните запрос.

Размеры

Seal Size	Flange Connectivity			Fastening			Cartridge Dimensions								Connections & Mounting
d3	d0	d1	d4	k	n x d2	bolt	d7	h(a)	h	h3	h4	H11	H13	H15	A & B	a	T	T1
40	91	175	110	145	4x18	M16	38	131.5	169.5	33	91	13	135	80	G 3/8	126	M'2	M16
50	107	240	176	210	8x18	M16	48	132.5	175.5	35	93	16	140	80	G 3/8	136	M12	M16
60	116	240	176	210	8x18	M16	58	144.5	185	36	94	18	150	84.5	G 3/8	145	M12	M16
80	147	275	204	240	8x22	M20	78	153	200	44	98	19	160	83	G 1/2	178	M16	M20
100	173	305	234	270	8x22	M20	98	164	210	41	108	21	170	94	G 1/2	208	M16	M20
125	198	330	260	295	8x22	M20	120	175	235	40	113	20	195	100	G 1/2	235	M20	M20
140	218	395	313	350	12x22	M20	135	257	284	53	171	30	200	155	G 1/2	270	M20	M20
160	237	395	313	350	12x22	M20	150	275	281.5	55	180	30	205	155	G 1/2	279	M20	M20

Расшифровка обозначения

Документы

Установочные размеры уплотнения СК726.pdf
