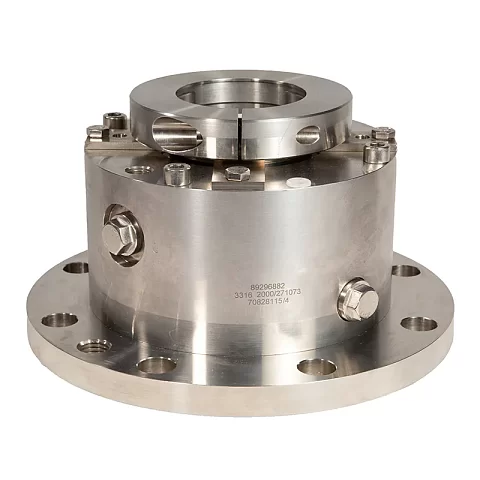

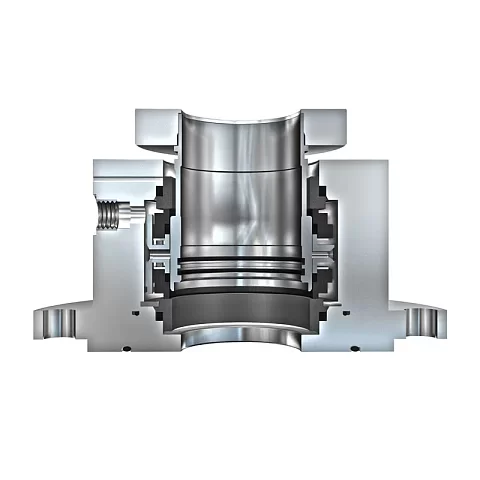

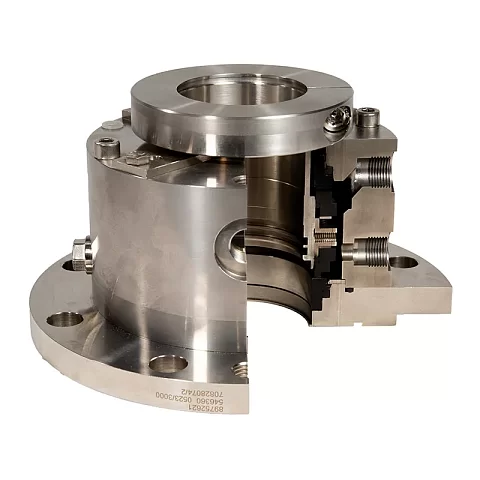

50mm CK725 D/72502.02 LPN: 0500/725/02/D72502 Drawing: D/72502.02

Описание

Область применения:

Двухкартриджное торцевое уплотнение для аппаратов с верхним вводом вала (мешалки, агитаторы) без интегрированного подшипника, в исполнении по стандарту DIN 28138 для стальных химических реакторов. Тип CK 725 представляет собой двойное картриджное уплотнение с барьерной жидкостью или газом, в «спина‑к‑спине» (back‑to‑back) компоновке, с небалансированными парами трения и возможностью работы как во «мокром» исполнении (CK 725W, смазываемое жидкостью), так и в «сухом» контактном исполнении (CK 725D, смазываемое газом). Конструкция рассчитана на монтаж на фланец по DIN 28141 и хвостовик вала по DIN 28154, для стальных аппаратов по DIN 28136, с возможностью исполнения под нестандартное оборудование.

Основные преимущества:

• Двойное картриджное исполнение без опорного подшипника по DIN 28138, для стальных сосудов (высокая совместимость со стандартным реакторным оборудованием).
• Возможность работы как в режиме жидкостной смазки (CK 725W), так и в режиме контактного сухого хода (CK 725D) за счёт замены пар трения.
• Стандартизированная, «value‑engineered» конструкция с унификацией деталей и широким рядом опций по материалам, обеспечивающая экономичность и удобство складского хранения.
• Возможность работы с барьерной средой (жидкость или газ), включая сухое газовое уплотнение с минимальным износом пар трения и отсутствием контаминации барьерной жидкостью.
• Возможность применения во взрывоопасных зонах (ATEX, категория 1, 2 или 3 — по запросу) при соблюдении индивидуальных требований по взрывозащите.
• Дополнительные опции: «карман» для улавливания частиц (debris well) и охлаждающий фланец.

Отрасли:

• Химическая промышленность.
• Фармацевтическая промышленность.
• Пищевая промышленность (food and beverage).
• Полимерная промышленность (polymers).
• Целлюлозно‑бумажная промышленность.
• Добыча и переработка полезных ископаемых (mining and minerals).
• Энергетика (power generation), нефтегазовый сектор (oil and gas).
• Водоподготовка и очистка сточных вод (wastewater and clean water management) – как целевые отрасли John Crane для промышленных уплотнений, включая линейку уплотнений аппаратов и мешалок.

Среды:

• Абразивные, токсичные и летучие технологические среды в химической промышленности (liquid chemicals).
• Фармацевтические среды (pharmaceutical media), пищевые жидкости (food and beverage media), полимеризационные и сопутствующие среды в производстве полимеров, водные и сточные среды (wastewater and clean water), а также другие технологические жидкости, применяемые в агитируемых химических реакторах. Конструкция CK 725W/CK 725D рассчитана на использование барьерной жидкости или газа; сухое исполнение (CK 725D) позволяет исключить контаминацию продукта барьерной жидкостью.
