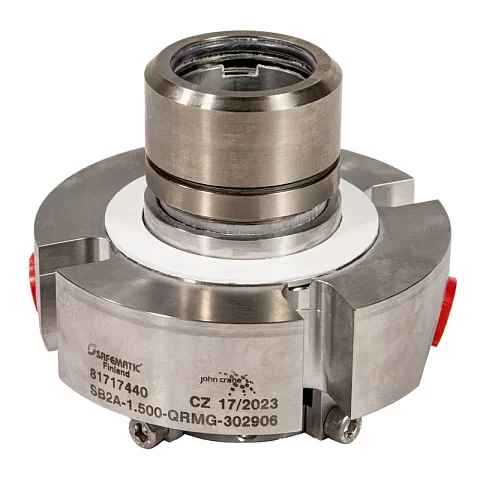

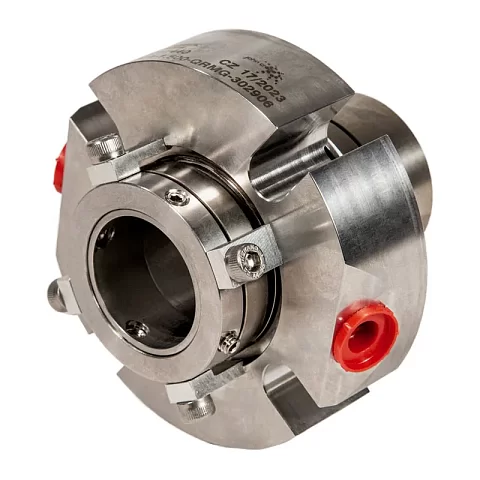

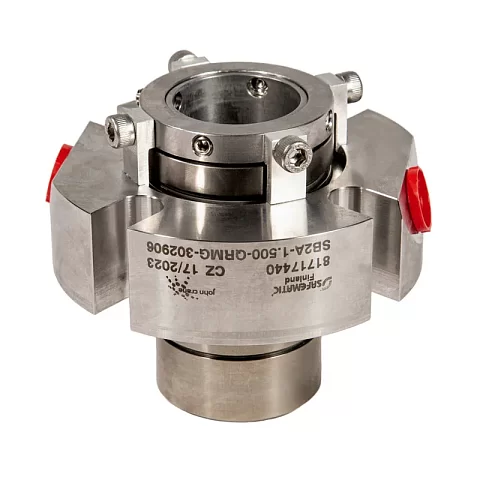

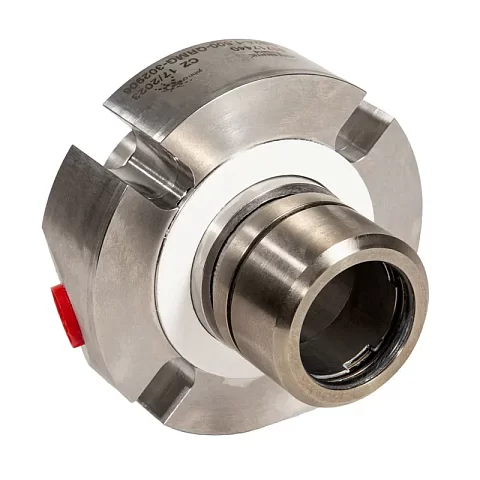

45mm SB2 QXS1SXXQ11GGU1S LPN:*T21160234 Drawing: 302740-MFG

Описание

Область применения:

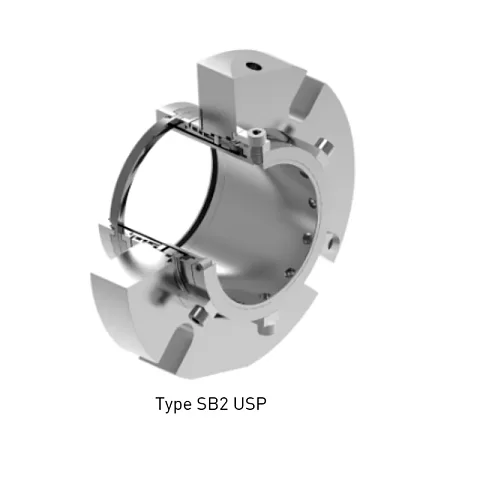

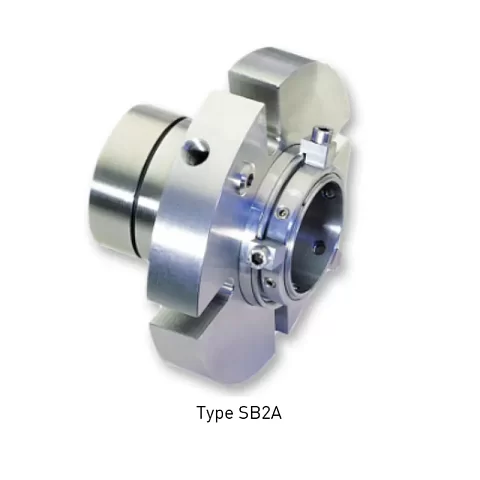

Тяжелое двухкартриджное торцевое уплотнение с нажимным механизмом, выполненное в габаритах по стандарту ANSI. Конструкция с двумя гидравлически сбалансированными парами трения обеспечивает повышенную надежность и длительный срок службы при эксплуатации в тяжелых режимах. Уплотнение специально разработано для работы с экологически опасными, абразивными и шламовыми средами, включая суспензии с концентрацией твердых частиц до 40 % по массе и твердостью частиц до 8 по шкале Мооса. Применяется на насосах и другом вращающемся оборудовании, включая мешалки, преимущественно в целлюлозно‑бумажной промышленности и процессах переработки минералов и шламов. Картриджная конструкция упрощает установку, а также исключает влияние регулировки рабочего колеса насоса на нагрузку в паре трения: за счет поршневой схемы уплотнение компенсирует осевые перемещения вала до ±2,0 мм (±0,080") без изменения удельного давления на торцевые поверхности.

Пружины вынесены в неподвижную часть и работают в среде барьерной жидкости, что защищает их от коррозии со стороны продукта и снижает риск заклинивания. В зонах, контактирующих с продуктом, традиционные эластомерные О‑кольца заменены на PTFE‑кольц, предотвращающие прилипание. Торцевые поверхности установлены методом запатентованной термоусадки, обеспечивая точную соосность и отсутствие деформаций в диапазоне рабочих температур. Патентованная конструкция с двойной балансировкой позволяет эксплуатировать уплотнение как с прессуризованной, так и с непрессуризованной барьерной или буферной жидкостью без перегрузки пар трения.

Основные преимущества:

• Двухкартриджная конструкция, ориентированная на тяжелые условия работы.
• Двойная гидравлическая балансировка, обеспечивающая корректную работу как при наличии избыточного давления барьерной среды, так и при ее непрессуризованном режиме, без перегрузки торцевых поверхностей; пружины, размещенные в неподвижном корпусе и омываемые барьерной жидкостью, что минимизирует риск коррозии и загрязнения продуктом, а также снижает передачу осевой вибрации и биения вала на кольца; применение PTFE‑колец в зоне контакта с продуктом вместо традиционных эластомерных колец, предотвращающее их залипание.
• Защищенное исполнение торцевых поверхностей, где ведущие элементы имеют специальные посадочные зоны, исключающие деформацию колец; использование термоусадочного способа установки торцевых пар для точного совмещения и минимальных искажений при рабочих температурах; допуск осевого перемещения вала ±2,0 мм (±0,080"") без изменения нагрузки в паре трения.

Отрасли:

• Целлюлозно‑бумажная промышленность.
• Горнорудная (переработка минералов).
• Другие процессы перекачки шламов.

Среды:

• Экологически опасные жидкости.
• Абразивные жидкости.
• Шламы с содержанием твердых частиц до 40 % по массе и твердостью до 8 по Моосу.
• Бумажная масса.
• Макулатурная масса.
• Прочие шламовые жидкости.
