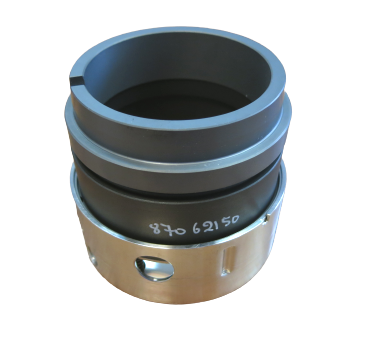

40mm 57B GA-104438 Drawing GA-104438 LPN 0400/57B/--/GA104438
Telegram
Ok
Vk
Размеры
Установочные размеры уплотнения (размеры в мм)
|
|
| Тип 58В | седло BP |
|
Вал D1 ±0,05 |
D2 |
D3 |
D4 |
L1K |
L2 |
L3 |
D6 |
D7 |
L4 |
L6 |
L7 |
L8 |
|
14 |
18 |
32 |
34 |
42,5 |
18 |
30,5 |
21 |
25 |
12,0 |
4 |
8,5 |
18,5 |
|
16 |
20 |
34 |
36 |
42,5 |
18 |
30,5 |
23 |
27 |
12,0 |
4 |
8,5 |
18,5 |
|
18 |
22 |
36 |
38 |
45,0 |
20 |
31,5 |
27 |
33 |
13,5 |
5 |
9,0 |
20,5 |
|
20 |
24 |
38 |
40 |
45,0 |
20 |
31,5 |
29 |
35 |
13,5 |
5 |
9,0 |
20,5 |
|
22 |
26 |
40 |
42 |
45,0 |
20 |
31,5 |
31 |
37 |
13,5 |
5 |
9,0 |
20,5 |
|
24 |
28 |
42 |
44 |
47,5 |
20 |
34,2 |
33 |
39 |
13,3 |
5 |
9,0 |
20,3 |
|
25 |
30 |
44 |
46 |
47,5 |
20 |
34,5 |
34 |
40 |
13,0 |
5 |
9,0 |
20,0 |
|
28 |
33 |
47 |
49 |
50,0 |
20 |
37,5 |
37 |
43 |
12,5 |
5 |
9,0 |
19,5 |
|
30 |
35 |
49 |
51 |
50,0 |
20 |
38,0 |
39 |
45 |
12,0 |
5 |
9,0 |
19,0 |
|
32 |
38 |
54 |
58 |
50,0 |
20 |
38,0 |
42 |
48 |
12,0 |
5 |
9,0 |
19,0 |
|
33 |
38 |
54 |
58 |
50,0 |
20 |
38,0 |
42 |
48 |
12,0 |
5 |
9,0 |
19,0 |
|
35 |
40 |
56 |
60 |
50,0 |
20 |
38,0 |
44 |
50 |
12,0 |
5 |
9,0 |
19,0 |
|
38 |
43 |
59 |
63 |
52,5 |
23 |
39,5 |
49 |
56 |
13,0 |
6 |
9,0 |
20,0 |
|
40 |
45 |
61 |
65 |
52,5 |
23 |
39,5 |
51 |
58 |
13,0 |
6 |
9,0 |
20,0 |
|
43 |
48 |
64 |
68 |
52,5 |
23 |
39,5 |
54 |
61 |
13,0 |
6 |
9,0 |
20,0 |
|
45 |
50 |
66 |
70 |
52,5 |
23 |
39,5 |
56 |
63 |
13,0 |
6 |
9,0 |
20,0 |
|
48 |
53 |
69 |
73 |
52,5 |
23 |
39,5 |
59 |
66 |
13,0 |
6 |
9,0 |
20,0 |
|
50 |
55 |
71 |
75 |
57,5 |
25 |
44,0 |
62 |
70 |
13,5 |
6 |
9,0 |
20,5 |
|
53 |
58 |
78 |
83 |
57,5 |
25 |
44,0 |
65 |
73 |
13,5 |
6 |
9,0 |
20,5 |
|
55 |
60 |
80 |
85 |
57,5 |
25 |
44,0 |
67 |
75 |
13,5 |
6 |
9,0 |
20,5 |
|
58 |
63 |
83 |
88 |
62,5 |
25 |
49,0 |
70 |
78 |
13,5 |
6 |
9,0 |
20,5 |
|
60 |
65 |
85 |
90 |
62,5 |
25 |
49,0 |
72 |
80 |
13,5 |
6 |
9,0 |
20,5 |
|
63 |
68 |
88 |
93 |
62,5 |
25 |
49,0 |
75 |
83 |
13,5 |
6 |
9,0 |
20,5 |
|
65 |
70 |
90 |
95 |
62,5 |
25 |
49,0 |
77 |
85 |
13,5 |
6 |
9,0 |
20,5 |
|
68 |
- |
- |
- |
- |
- |
- |
81 |
90 |
13,5 |
7 |
9,0 |
20,5 |
|
70 |
75 |
95 |
104 |
70,0 |
28 |
55,5 |
83 |
92 |
14,5 |
7 |
9,0 |
21,5 |
|
75 |
80 |
104 |
109 |
70,0 |
28 |
55,5 |
88 |
97 |
14,5 |
7 |
9,0 |
21,5 |
|
80 |
85 |
109 |
114 |
70,0 |
28 |
55,0 |
95 |
105 |
15,0 |
7 |
9,0 |
22,0 |
|
85 |
90 |
114 |
119 |
75,0 |
28 |
60,0 |
100 |
110 |
15,0 |
7 |
9,0 |
22,0 |
|
90 |
95 |
119 |
124 |
75,0 |
28 |
60,0 |
105 |
115 |
15,0 |
7 |
9,0 |
22,0 |
|
95 |
100 |
124 |
129 |
75,0 |
28 |
60,0 |
110 |
120 |
15,0 |
7 |
9,0 |
22,0 |
|
100 |
105 |
129 |
134 |
75,0 |
28 |
60,0 |
115 |
125 |
15,0 |
7 |
9,0 |
22,0 |
Вариации по характеристикам
