40mm 5620SP BH GGR1SH(GWG-11)GGR1SH (0400/5620/SP/BH/313G)

Сравнить

Артикул 81762191

Под заказ

Характеристики

Диаметр

Пара трения

Крафит-карбид кремния

76 740 ₽

Доставка и оплата

Самовывоз

Сегодня

Доставка экспресс-почтой/ТК

В день прихода
оплаты

Оплата

Безналичный расчет. 100% предоплата по счету

Описание

Характеристики

Размеры

Расшифровка обозначения

Документы

Описание

Область применения:

Одинарное торцевое уплотнение с О‑кольцом и поджимной конструкцией (pusher type). Предназначено для герметизации валов центробежных насосов в условиях умеренных температур и давлений. Отличается простотой монтажа, надёжностью и универсальностью применения в общепромышленных задачах. Доступны исполнения с различными материалами пар трения и эластомеров для адаптации к разным средам. серии 5600 вы можете использовать одно семейство уплотнений на всём предприятии. Это даёт вам гибкость для решения различных задач с меньшим количеством запасов, что упрощает техническое обслуживание, сокращает время простоя, повышает эффективность работы предприятия и снижает затраты.

Отрасли:

Водоподготовка и водоснабжение.
Химическая промышленность (умеренно агрессивные среды).
Пищевая промышленность (при соответствующем исполнении).
Коммунальное хозяйство.
Нефтепереработка (неагрессивные среды).
Целлюлозно‑бумажная промышленность.

Среды:

Чистая вода и слабоминерализованные растворы.
Слабые кислоты и щёлочи.
Пищевые жидкости (при исполнении из разрешённых материалов).
Нефтепродукты без агрессивных добавок.
Сточные воды без абразивных включений.

Характеристики

Диаметр

40
Пара трения

Крафит-карбид кремния
Тип

Одинарное торцевое уплотнение pusher type с О‑кольцом (5620/5620P); двухкартриджная компоновка (5620VP)
Гидравлическая балансировка

Да
Температурный диапазон

От -40°C до +200°C (зависит от материального исполнения)
Линейная скорость

До 25 м/с
Материальное исполнение

Вращающееся кольцо: углеграфит, карбид кремния (SiC), карбид вольфрама (TC).

Неподвижное кольцо: карбид кремния (SiC), керамика, углеграфит.

О‑кольцо: Viton (FPM), EPDM, NBR, PTFE‑оболочка (в зависимости от среды).

Металлические детали: AISI 304, AISI 316L, Hastelloy C (по запросу).
Давление

Динамическое: до 17 бар; статическое: до 20 бар
Утечка

< 3 см/ч
Варианты комплектации насосов

По материалу пар трения (углеграфит/SiC, SiC/SiC, TC/SiC).

По эластомеру О‑кольца (Viton, EPDM, NBR, PTFE).

По металлу корпуса (AISI 304, AISI 316L, Hastelloy C).

С дополнительными уплотняющими элементами (защитные экраны, промывочные каналы) по требованию.

В конфигурациях 5620, 5620P, 5620VP (с учётом специфики применения).
Аналоги и модификации

Type 5620P — исполнение с усиленной пружиной для повышенных давлений.

Type 5620VP — двухкартриджная компоновка с толкающей головкой, уплотнительным кольцом и ушным приводом.

5620НТС — модификация с адаптированными материалами.
Применение

Центробежные насосы общепромышленного назначения.

Насосы для водоснабжения и водоотведения.

Химические насосы для умеренно агрессивных сред.

Пищевое оборудование (при исполнении из гигиеничных материалов).

Насосы для перекачки нефтепродуктов и технических жидкостей.
Примечания по типовым допущениям

Параметры давления и скорости указаны как предельные для чистых сред при корректном охлаждении/смазке. Для конкретной установки необходимо проверять допустимость по условиям работы насоса, материалам и системе обеспечения уплотнения.

Выбор пар трения и эластомеров определяется средой, температурой и совместимостью материалов.

Для морской воды рекомендуется исполнение из SAF 2507 и соответствующие пружины (коррозионностойкие сплавы).

Если вам нужны дополнительные параметры или информация о конкретных модификациях, уточните запрос.
Оборудование

Насосы
Соответствие стандарту

API, ОСТ

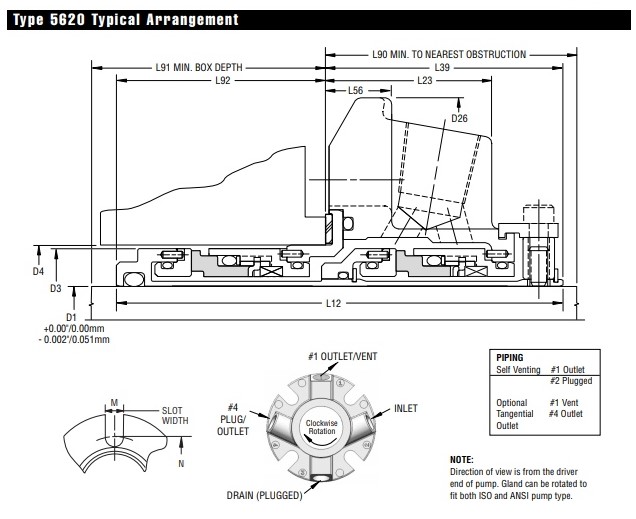

Размеры

Seal Size/D1 (mm)	Seal Size Code	D3	D4 Min.	D4 Max.	D26	L12	L23	L39	L56	L90	L91	L92	M	N
24	0240	39.7	41.3	48.0	101.6	94.1	34.4	49.6	13.5	50.8	47.7	44.5	13.3	71.2
25	0250	39.7	41.3	48.0	101.6	94.1	34.4	49.6	13.5	50.8	47.7	44.5	13.3	71.2
28	0280	42.9	44.5	51.2	104.8	97.8	36.7	52.4	13.5	54.0	48.6	45.4	13.3	74.5
30	0300	44.5	46.1	56.5	108.0	97.8	36.7	52.4	13.5	54.0	48.6	45.4	13.3	79.9
32	0320	46.0	47.6	58.3	108.0	97.8	36.7	52.4	13.5	54.0	48.6	45.4	13.3	81.6
33	0330	49.3	50.8	61.5	111.1	97.8	36.7	52.4	13.5	54.0	48.6	45.4	13.3	84.8
35	0350	49.3	50.8	61.5	111.1	97.8	36.7	52.4	13.5	54.0	48.6	45.4	13.3	84.8
38	0380	55.5	572	68.1	123.8	101.5	37.8	54.0	15.1	55.5	50.7	47.5	13.3	91.4
40	0400	58.7	60.3	71.4	127.0	101.5	37.8	54.0	15.1	55.5	50.7	47.5	14.3	95.7
43	0430	61.1	63.0	74.1	133.4	101.5	37.8	54.0	15.1	55.5	50.7	47.5	14.3	98.4
45	0450	61.1	63.0	74.1	133.4	101.5	37.8	54.0	15.1	55.5	50.7	47.5	14.3	98.4
48	0480	64.7	66.7	74.1	133.4	101.5	37.8	54.0	15.1	55.5	50.7	47.5	14.3	98.4
50	0500	67.9	70.0	76.6	139.7	110.6	40.7	58.7	27.0	60.3	55.0	51.9	14.3	101.6
53	0530	71.1	73.0	85.3	148.8	110.6	40.7	58.7	15.1	60.3	55.0	51.9	17.4	113.5
55	0550	72.9	75.0	85.3	148.8	110.6	40.7	58.7	15.1	60.3	55.0	51.9	17.4	113.5
58	0580	74.2	76.2	88.5	165.1	110.6	40.7	58.7	15.1	60.3	55.0	51.9	17.4	116.0
60	0600	77.4	79.4	91.7	165.1	115.4	43.6	62.6	15.9	64.2	56.0	52.8	17.4	119.9
63	0630	83.8	85.7	98.8	171.5	115.4	43.6	65.1	15.9	66.7	53.5	50.3	17.4	127.0
65	0650	83.8	85.7	98.8	171.5	115.4	43.6	65.1	15.9	66.7	53.5	50.3	17.4	127.0
68	0680	90.2	92.1	103.2	171.5	116.7	41.3	63.5	15.9	65.1	56.4	53.2	17.4	131.3
70	0700	90.2	92.1	103.2	171.5	116.7	41.3	63.5	15.9	65.1	56.4	53.2	17.4	131.3
75	0750	98.1	101.6	113.5	196.9	116.7	45.4	65.1	17.4	66.7	54.8	51.6	20.6	145.3
80	0800	102.2	105.0	116.8	188.9	119.0	40.5	63.8	*	66.9	58.5	55.3	20.6	148.5
85	0850	107.9	111.1	123.2	206.4	119.0	40.5	65.1	*	68.3	57.2	54.0	20.6	154.8
90	0900	114.3	117.5	129.5	212.7	119.0	40.5	65.1	*	68.3	57.2	54.0	17.5	158.6
95	0950	117.5	120.0	132.1	222.3	119.0	40.5	65.1	*	68.3	57.2	54.0	17.5	172.0
100	1000	123.8	127.0	139.7	228.6	119.0	40.5	65.1	*	68.3	57.2	54.0	20.6	171.7
105	1050	127.0	130.2	142.9	228.6	119.0	40.5	65.1	*	68.3	57.2	54.0	20.6	174.9
110	1100	136.5	139.7	152.4	241.3	119.0	40.5	65.1	*	68.3	57.2	54.0	20.6	184.4
115	1150	136.5	139.7	152.4	241.3	119.0	40.5	65.1	*	68.3	57.2	54.0	20.6	184.4
120	1200	142.9	146.1	160.4	263.5	119.0	40.5	65.1	*	68.3	57.2	54.0	20.6	192.4
125	1250	155.6	171.7	184.4	304.8	140.1	44.4	77.3	*	80.5	66.0	62.8	20.6	254.0
130	1300	161.9	178.1	190.8	311.2	140.1	44.4	77.3	*	80.5	66.0	62.8	20.6	260.4
135	1350	168.3	190.5	203.2	322.3	140.1	44.4	77.3	*	80.5	66.0	62.8	20.8	266.7
140	1400	168.3	190.5	2032	322.3	140.1	44.4	77.3	*	80.5	66.0	62.8	20.8	266.7

Расшифровка обозначения

Документы

Установочные размеры уплотнения 5620.pdf Инструкция по монтажу и эксплуатации торцевого уплотнения тип 5620.pdf
