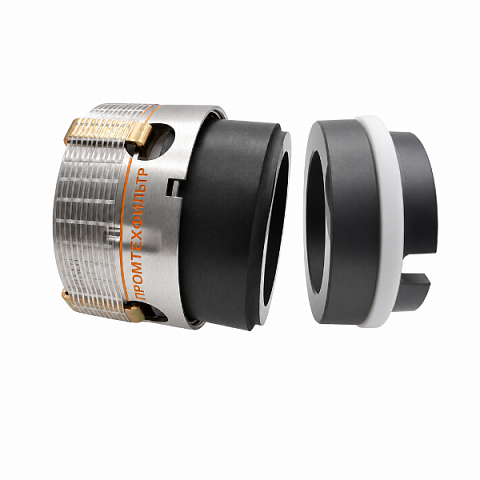

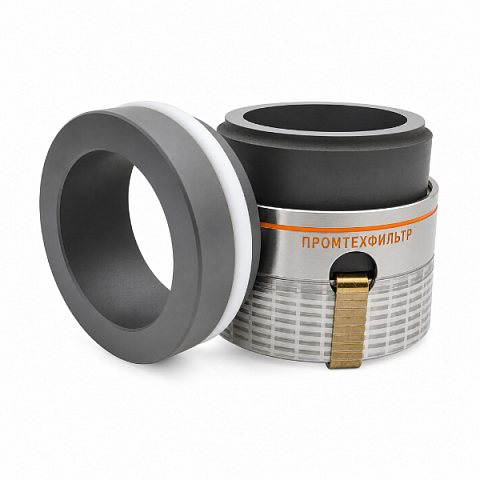

30mm 59B BP QQR1S1 торцевое уплотнение

Сравнить

Артикул 81763020

В наличии

Характеристики

Диаметр

Тип седла

28 980 ₽

Доставка и оплата

Самовывоз

Сегодня

Доставка экспресс-почтой/ТК

В день прихода
оплаты

Оплата

Безналичный расчет. 100% предоплата по счету

Описание

Характеристики

Размеры

Расшифровка обозначения

Документы

Описание

Область применения:

Торцевое механическое уплотнение с PTFE‑клином (PTFE wedge seal), сбалансированное по давлению, многопружинное, по DIN/EN 12756, для общепромышленного и высоконапорного применения в химической, нефтеперерабатывающей, нефтехимической и фармацевтической промышленности. Конструкция с гидравлически сбалансированными торцевыми поверхностями, многими S‑образными кольцами (S‑rings) и клиновым вторичным уплотнением из PTFE обеспечивает равномерное прижатие торцев, компенсацию допустимого перекоса вала и эффективное отведение тепла за счет максимального обтекания торцевой пары рабочей средой.

Сбалансированное многопружинное торцевое уплотнение с PTFE‑клиновым вторичным уплотнением, соответствующее EN 12756 (DIN 24960/L1K), ISO 3069 и API 610, для общепромышленных и высоконапорных химически агрессивных, криогенных и высокотемпературных сред.

Основные преимущества:

Соответствие европейскому стандарту EN 12756 (ранее DIN 24960/L1K), ISO 3069 и требованиям API 610 для нефтехимической отрасли.
Гидравлически сбалансированная торцевая пара, обеспечивающая низкую удельную нагрузку на торцы при высоком давлении.
Многопружинная конструкция с несколькими S‑образными кольцами, обеспечивающими равномерное осевое прижатие и компенсацию допустимого несовмещения вала.
Возможность выбора различных материалов пар трения и вторичных уплотнений для широкого диапазона рабочих сред и температур, включая коррозионно-активные, криогенные и высокотемпературные среды.
Максимальное обтекание поверхности трения средой для эффективного отвода тепла.

Отрасли:

Нефтепереработка.
Нефтехимическая промышленность.
Химическая промышленность.
Фармацевтическая промышленность.

Среды:

Коррозионно-активные химические жидкости, в том числе химически агрессивные жидкости, криогенные продукты, высокотемпературные среды (в рамках температурного диапазона), в зависимости от подобранных материалов уплотнительных элементов и пар трения.

Характеристики

Диаметр

30
Тип седла

BP
Скорость

25 м/с
Марка насоса

Х, АХ, ХМ, ХМс
Оборудование

Насосы
Конструктивные особенности

Фторопластовый клин
Область применения

Химическая
Соответствие стандарту

API, EN, ISO
Гидравлическая балансировка

Да
Температурный диапазон

От -50°C до +400°C (зависит от материального исполнения)
Линейная скорость

25 м/с
Материальное исполнение
Торичные уплотняющие элементы (клин / О‑кольца):
- Q – PTFE (фторопласт), для химически агрессивных жидкостей.
- A – фторкаучук (FPM/FKM), диапазон от -20 до +205 °C.
- B – нитрильный каучук (NBR), диапазон от -20 до +105 °C.
- G – этиленпропиленовый каучук (EPDM), диапазон от -40до+135 °C.
Материалы пар трения (подвижная / неподвижная часть):
- Car/SiC – графит пропитанный смолой (подвижная) / карбид кремния (неподвижная).
- Car/Cer – графит пропитанный смолой (подвижная) / керамика 99,5 % (неподвижная).
- SiC/SiC – карбид кремния (подвижная) / карбид кремния (неподвижная).
- Дополнительно указывается графит, пропитанный карбидом кремния (обозначение J) для вращающейся части.
Давление

До 62 бар
Примечания по типовым допущениям

Параметры давления и скорости указаны как предельные для чистых сред при корректном охлаждении/смазке. Для конкретной установки необходимо проверять допустимость по условиям работы насоса, материалам и системе обеспечения уплотнения.

Выбор пар трения и эластомеров определяется средой, температурой и совместимостью материалов.

Для морской воды рекомендуется исполнение из SAF 2507 и соответствующие пружины (коррозионностойкие сплавы).

Если вам нужны дополнительные параметры или информация о конкретных модификациях, уточните запрос.

Размеры

Установочные размеры уплотнения (размеры в мм)


Тип 59В	седло BP

Вал А	D1	D2	D3	D4	L1K	L2	L3	D6	D7	L4	L6	L7	L8
(мм)								Размер седла
14	14	18	32	34	42,5	18	30,5	21	25	12,0	4	8,5	18,5
16	16	20	34	36	42,5	18	30,5	23	27	12,0	4	8,5	18,5
18	18	22	36	38	45,0	20	31,5	27	33	13,5	5	9,0	20,5
20	20	24	38	40	45,0	20	31,5	29	35	13,5	5	9,0	20,5
22	22	26	40	42	45,0	20	31,5	31	37	13,5	5	9,0	20,5
24	24	28	42	44	47,5	20	34,2	33	39	13,3	5	9,0	20,3
25	25	30	44	46	47,5	20	34,5	34	40	13,0	5	9,0	20,0
28	28	33	47	49	50,0	20	37,5	37	43	12,5	5	9,0	19,5
30	30	35	49	51	50,0	20	38,0	39	45	12,0	5	9,0	19,0
32	32	38	54	58	50,0	20	38,0	42	48	12,0	5	9,0	19,0
33	33	38	54	58	50,0	20	38,0	42	48	12,0	5	9,0	19,0
35	35	40	56	60	50,0	20	38,0	44	50	12,0	5	9,0	19,0
38	38	43	59	63	52,5	23	39,5	49	56	13,0	6	9,0	20,0
40	40	45	61	65	52,5	23	39,5	51	58	13,0	6	9,0	20,0
43	43	48	64	68	52,5	23	39,5	54	61	13,0	6	9,0	20,0
45	45	50	66	70	52,5	23	39,5	56	63	13,0	6	9,0	20,0
48	48	53	69	73	52,5	23	39,5	59	66	13,0	6	9,0	20,0
50	50	55	71	75	57,5	25	44,0	62	70	13,5	6	9,0	20,5
53	53	58	78	83	57,5	25	44,0	65	73	13,5	6	9,0	20,5
55	55	60	80	85	57,5	25	44,0	67	75	13,5	6	9,0	20,5
58	58	63	83	88	62,5	25	49,0	70	78	13,5	6	9,0	20,5
60	60	65	85	90	62,5	25	49,0	72	80	13,5	6	9,0	20,5
63	63	68	88	93	62,5	25	49,0	75	83	13,5	6	9,0	20,5
65	65	70	90	95	62,5	25	49,0	77	85	13,5	6	9,0	20,5
70	70	75	95	104	70,0	28	55,5	81	90	13,5	7	9,0	20,5
75	75	80	104	109	70,0	28	55,5	83	92	14,5	7	9,0	21,5
80	80	85	109	114	70,0	28	55,0	88	97	14,5	7	9,0	21,5
85	85	90	114	119	75,0	28	60,0	95	105	15,0	7	9,0	22,0
90	90	95	119	124	75,0	28	60,0	100	110	15,0	7	9,0	22,0
95	95	100	124	129	75,0	28	60,0	105	115	15,0	7	9,0	22,0
100	100	105	129	134	75,0	28	60,0	110	120	15,0	7	9,0	22,0

Расшифровка обозначения

Условное обозначение уплотнения 30mm 59В BP QQR1S1

	30 – диаметр вала (30 мм)
	59В – тип уплотнения
	ВР – тип седла Q – тип уплотнительных элементов (фторопласт PTFE)
вращающаяся часть	R – материал вращающегося кольца ( графит пропитанный смолой) 1 – материал металлических частей (X5CrNiMo1712)
неподвижная часть	S – материал неподвижного кольца (карбид кремния) 1 – материал пружины (X5CrNiMo1712)

Исполнение по материалу уплотнительных элементов уплотнения

Материал	Фторкаучук	Нитрильный каучук	Этиленпропиленовый каучук	Фторопласт
Обозначение	A	B	G	Q, W
Температура	-20... +205 ° С	- 20... +105 ° С	- 40... +135 ° С	-65...+250 ° С
Перекачиваемые среды	Бензин, керосин, дизельное топлива	Холодная вода, сточные жидкости	Вода, нейтральные, слабоагрессивные жидкости.	Химически агрессивные жидкости

Исполнение по материалу пары трения

Материал	Графит пропитанный смолой	Графит пропитанный карбидом кремния	Карбид кремния	Керамика 99,5%
	Вращающаяся часть	Вращающаяся часть	Неподвижная часть (седло)	Неподвижная часть (седло)
Обозначение	R	J	S	С

Документы

Установочные размеры уплотнения 59B.pdf Инструкция по установке уплотнения тип 59B.pdf
