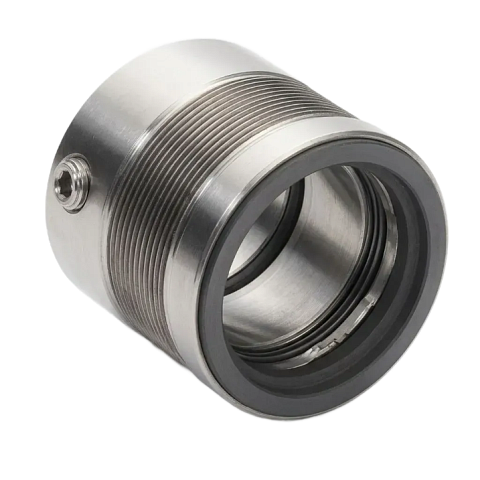

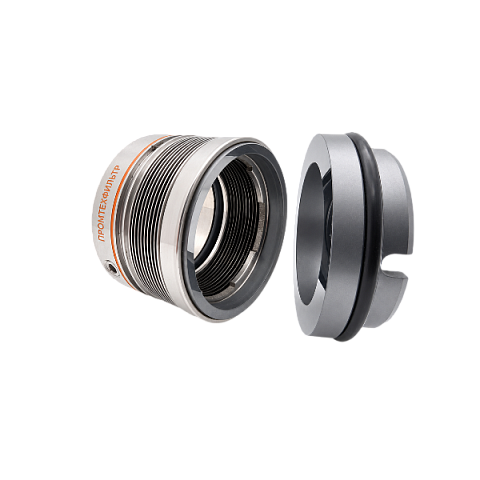

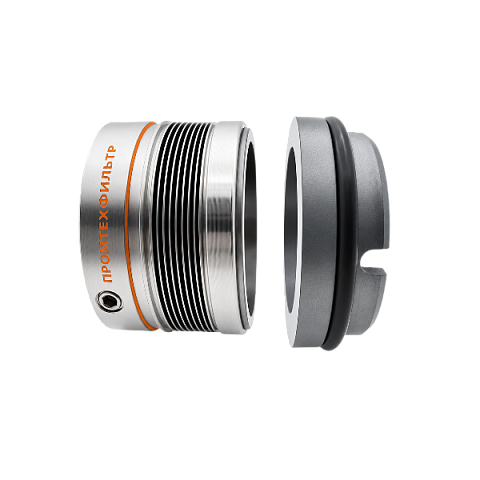

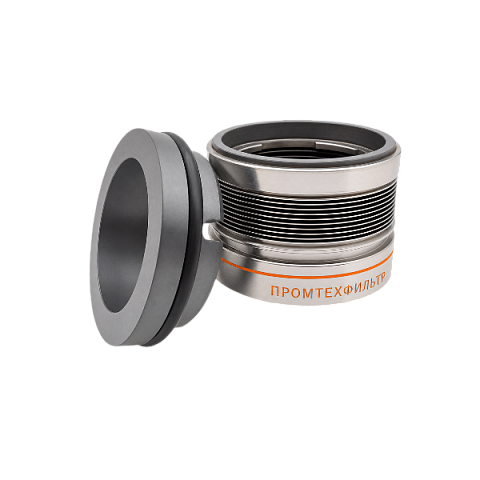

0400 BSAI RS/SicSicFFKM/S05 торцовое уплотнение

Сравнить

Артикул 100509326

В наличии

Характеристики

Диаметр

Материал сильфона

FFKM

Пара трения

Карбид кремния-карбид кремния

126 360 ₽

Доставка и оплата

Самовывоз

Сегодня

Доставка экспресс-почтой/ТК

В день прихода
оплаты

Оплата

Безналичный расчет. 100% предоплата по счету

Описание

Характеристики

Размеры

Документы

Описание

Современное механическое уплотнение вала, предназначенное для герметизации вращающихся элементов в насосах и другом технологическом оборудовании. Отличается оптимизированной конструкцией с улучшенной динамической стабильностью, сниженным коэффициентом трения и повышенной стойкостью к износу. Подходит для работы в условиях средних и высоких нагрузок.

Отрасли:

нефтеперерабатывающая и нефтехимическая промышленность,
газодобыча и транспортировка газа,
химическая промышленность (в т. ч. производство кислот, щелочей, растворителей),
фармацевтика и биотехнологии,
пищевая промышленность (при соответствующем исполнении),
энергетика (тепловые и атомные электростанции),
водоподготовка и очистка сточных вод.

Среды:

нефть и нефтепродукты,
природный и попутный газ (в том числе с примесями),
агрессивные химические среды (кислоты, щёлочи, растворители),
вода (пресная, морская, техническая, сточная),
пищевые жидкости и сиропы (при исполнении из разрешённых материалов),
паровоздушные смеси,
среды с механическими примесями (при наличии промывочной системы).

Примечания по типовым допущениям:

Параметры давления и скорости указаны как предельные для чистых сред при корректном охлаждении/смазке. Для конкретной установки необходимо проверять допустимость по условиям работы насоса, материалам и системе обеспечения уплотнения.
Выбор пар трения и эластомеров определяется средой, температурой и совместимостью материалов.
Для морской воды рекомендуется исполнение из SAF 2507 и соответствующие пружины (коррозионностойкие сплавы).
Если вам нужны дополнительные параметры или информация о конкретных модификациях, уточните запрос.

Характеристики

Диаметр

40
Материал сильфона

FFKM
Пара трения

Карбид кремния-карбид кремния
Гидравлическая балансировка

да
Температурный диапазон

от -40°C до +200°C (зависит от материального исполнения)
Линейная скорость

до 15 м/с
Материальное исполнение

корпусные детали: нержавеющая сталь AISI 316L, супердуплексная сталь, хастеллой; пары трения: карбид кремния/карбид кремния, углеграфит/карбид вольфрама, алмазное покрытие; эластомеры: FKM (фторкаучук), EPDM (этилен‑пропиленовый каучук), PTFE (политетрафторэтилен); пружины и крепёж: нержавеющая сталь, титановые сплавы.
Применение в насосаах

центробежные и осевые насосы для нефтепереработки, компрессоры и газодувки, реакторы и мешалки в химической промышленности, насосы для перекачки агрессивных сред, оборудование водоподготовки и очистки сточных вод, пищевые насосы и миксеры (при исполнении из пищевых материалов), энергетическое оборудование (насосы ТЭС и АЭС).
Производители

John Crane (Великобритания), Flowserve (США), Eagle Burgmann (Германия), AESSEAL (Великобритания), Technicseal (Франция), российские производители
Аналоги и модификации

Burgmann Type D; John Crane Type 680; Flowserve Type 780
Давление

до 25 бар
Модификации (примеры)

BSAI‑M (модификация с магнитным поджимом); BSAI‑H (высокотемпературное исполнение до +250 °C; BSAI‑C (коррозионностойкое исполнение из хастеллоя и титана); BSAI‑S (с дополнительным защитным экраном от механических примесей);
Марка насоса

Grundfos, ALFA-LAVAL, Брестмаш, Calpeda, Ebara, ЭНА, ESPA, Hydro-vacuum, INOXPA, Катайский насосный завод, Kolmeks, Ливгидромаш, LOWARA, Молмаш, Packo, Pedrollo, Пищмашсервис, Промприбор, Взлет, WILO

Размеры

BSAI^TM SIZE CHART (inches):

SEAL SIZE	WORKING LENGTH	S/BOX MIN
1.000	1.250	1.625
1.125	1.250	1.750
1.250	1.312	1.875
1.375	1.437	2.000
1.500	1.437	2.125
1.625	1.437	2.250
1.750	1.437	2.375
1.875	1.500	2.500
2.000	1.500	2.625
2.125	1.500	2.750
2.250	1.562	2.875
2.375	1.562	3.000
2.500	1.562	3.125
2.625	1.625	3.375
2.750	1.625	3.500
2.875	1.875	3.625
3.000	2.000	3.750
3.125	2.000	3.875
3.250	2.000	4.000
3.375	2.000	4.125
3.500	2.000	4.250
3.625	2.000	4.375
3.750	2.000	4.500
3.875	2.000	4.625
4.000	2.000	5.000

Table No. 4-67

DIN BSAI^TM SIZE CHART (mm):

⌀d1 h6	L3	L1k +/-0.5	L4	⌀d7 H8	⌀d3 MAX	⌀d4 MIN
24.0	29.9	40.0	10.1	39.0	38.0	40.0
25.0	29.9	40.0	10.1	40.0	39.0	41.0
28.0	32.4	42.5	10.1	43.0	42.0	44.0
30.0	32.4	42.5	10.1	45.0	44.0	46.0
32.0	32.4	42.5	10.1	48.0	46.0	48.0
33.0	32.4	42.5	10.1	48.0	47.0	49.0
35.0	32.4	42.5	10.1	50.0	49.0	51.0
38.0	33.9	45.0	11.1	56.0	54.0	58.0
40.0	33.9	45.0	11.1	58.0	56.0	60.0
43.0	33.9	45.0	11.1	61.0	59.0	63.0
45.0	33.9	45.0	11.1	63.0	61.0	65.0
48.0	33.9	45.0	11.1	66.0	64.0	68.0
50.0	34.4	47.5	13.1	70.0	66.0	70.0
53.0	34.4	47.5	13.1	73.0	69.0	73.0
55.0	34.4	47.5	13.1	75.0	71.0	75.0
58.0	38.9	52.5	13.6	78.0	78.0	83.0
60.0	38.9	52.5	13.6	80.0	80.0	85.0
63.0	38.9	52.5	13.6	83.0	83.0	88.0
65.0	38.9	52.5	13.6	85.0	85.0	90.0
68.0	37.4	52.5	15.1	90.0	88.0	93.0
70.0	44.9	60.0	15.1	92.0	90.0	95.0
75.0	44.9	60.0	15.1	97.0	99.0	104.0
80.0	44.2	60.0	15.8	105.0	104.0	109.0
85.0	44.2	60.0	15.8	110.0	109.0	114.0
90.0	49.2	65.0	15.8	115.0	114.0	119.0
95.0	49.2	65.0	15.8	120.0	119.0	124.0
100.0	49.2	65.0	15.8	125.0	124.0	129.0

Table No. 4-68

Документы

BSAI.pdf
