0400/50/96/P15133
Telegram
Ok
Vk

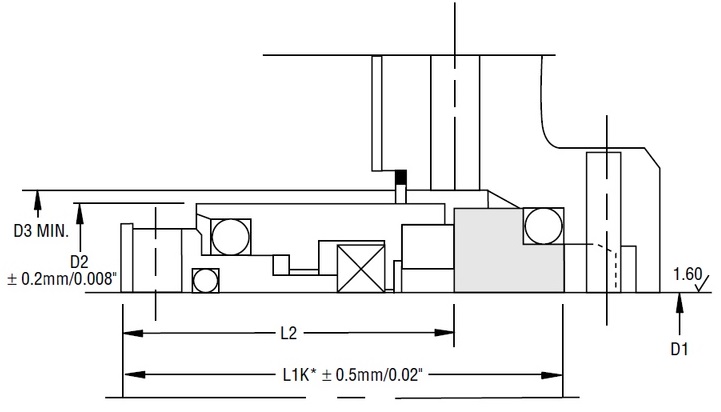

Размеры
Таблица размеров, мм
|
D1 |
D2 |
D3 |
L1K* |
L2 |
|
16 |
28 |
29 |
35,0 |
26,5 |
|
18 |
32 |
34 |
37,5 |
27,5 |
|
20 |
34 |
36 |
37,7 |
27,5 |
|
22 |
36 |
38 |
37,5 |
27,5 |
|
24 |
38 |
40 |
40,0 |
30,0 |
|
25 |
39 |
41 |
40,0 |
30,0 |
|
28 |
42 |
44 |
42,5 |
32,5 |
|
30 |
44 |
46 |
42,5 |
32,5 |
|
32 |
46 |
48 |
42,5 |
32,5 |
|
33 |
47 |
49 |
42,5 |
32,5 |
|
35 |
49 |
51 |
42,5 |
32,5 |
|
38 |
54 |
58 |
45,0 |
34,0 |
|
40 |
56 |
60 |
45,0 |
34,0 |
|
43 |
59 |
63 |
45,0 |
34,0 |
|
45 |
61 |
65 |
45,0 |
34,0 |
|
48 |
64 |
68 |
45,0 |
34,0 |
|
50 |
66 |
70 |
47,5 |
34,5 |
|
53 |
69 |
73 |
47,5 |
34,5 |
|
55 |
71 |
75 |
47,5 |
34,5 |
|
58 |
78 |
83 |
52,5 |
39,5 |
|
60 |
80 |
85 |
52,5 |
39,5 |
|
63 |
83 |
88 |
52,5 |
39,5 |
|
65 |
85 |
90 |
52,5 |
39,5 |
|
68 |
88 |
93 |
52,5 |
39,0 |
|
70 |
91 |
95 |
60,0 |
45,0 |
|
75 |
99 |
104 |
60,0 |
45,0 |
|
80 |
104 |
109 |
60,0 |
44,5 |
|
85 |
109 |
114 |
60,0 |
44,5 |
|
90 |
114 |
119 |
65,0 |
49,5 |
|
95 |
119 |
124 |
65,0 |
49,5 |
|
100 |
124 |
129 |
65,0 |
49,5 |

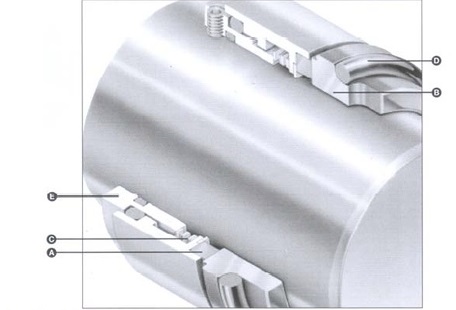

Расшифровка обозначения
A - Вращающееся кольцо пары трения
B - Неподвижное кольцо пары трения (седло)
C - Пружина
D - О-образное кольцо седла
E - Втулка
| ДЕТАЛИ ИСПОЛНЕНИЯ |
МАТЕРИАЛЫ |
|||
| Описание | Стандартные | Опции | ||
| Неподвижное кольцо пары трения (седло) | Спеченный карбид кремния | Карбид вольфрама с дуплексной нержавеющей сталью (UNS S31803, AISI 329) | ||
| Вращающееся кольцо пары трения | Углеграфит с дуплексной нержавеющей сталью (UNS S 31803, AISI 329) Карбид кремния с дуплексной нержавеющей сталью (UNS S31803, AISI 329) | Карбид вольфрама с дуплексной нержавеющей сталью (UNS S31803, AISI 329) | ||
| Уплотнительные кольца O-Ring | Фторуглерод Нитрил | Перфторкаучук (Изоласт) высокотемпературный Этиленпропилен | ||
| Металлические детали | Нержавеющая сталь 316L | |||
