Установка контроля и регулирования Safeunit SFD регулирует и контролирует расход и давление уплотняющей воды для удовлетворения потребностей целевой системы. Она также сокращает объем потребляемой и отработанной воды. Данная система позволяет обнаружить любые изменения в значениях давления и расхода и, следовательно, помогает следить за работой механических уплотнений в целевой системе. Safeunit SFD работает по схеме трубопроводов согласно плану 54 API.
Установка

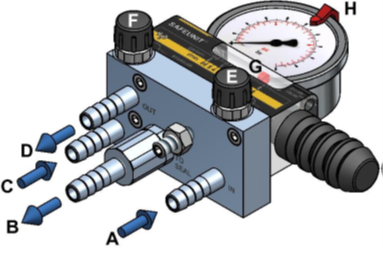

1. Подведите воду к расходомеру (соединение А).
2. Подведите воду к уплотнению (соединение В).
3. Подведите воду из уплотнения к расходомеру (соединение C).
4. Подведите воду из расходомера в канализацию (соединение D).
5. Крутите клапаны регулирования расхода Е и F, чтобы полностью открыть их.
6. Поверните клапан регулирования расхода (Е) до установки правильного объема расхода.
7. Крутите клапан регулирования давления (F) до установки правильного давления (даже в случае уменьшения расхода).
8. Откалибруйте расход и давление, вращая оба регулировочных клапана (E и F, увеличение и уменьшение попеременно), пока не установятся правильные значения.
9. Установите индикаторы памяти (G и H) расходомера и манометра на заданные значения, чтобы отслеживать любые изменения расхода и давления уплотняющей воды.
Мониторинг состояния с помощью модели SFD
